Introduction
Ce tutoriel a pour but de vous guidez lors de l'installation de la puce "Delta PSNee QSB" dans votre console PlayStation.

Features

La Delta PSNee QSB a plusieurs avantages.
Voici quelques avantages que propose la modchip "Delta PSNee QSB":
- Installation facile, rapide et sans fils
- Pas besoin de plan d'installation
- Puce Furtive, indétectable par les jeux protégés contre l'installation des modchip (Ex : Dino Crisis JAP)
- Permet de lire les jeux imports*
- Permet de lire les CD-R Backup
- Puce de dernière génération
- Code Delta PSNee custom basé sur le code OpenSource et approuvé "PSNee" : https://github.com/kalymos/PSNee
- 7 versions de QSB différents pour couvrir TOUTES les revisions des cartes mères PlayStation FAT.



PAL	NTSC U/C	NTSC J	NTSC J (ASIA)
SCPH-1002 SCPH-5502 SCPH-5552 SCPH-7002 SCPH-7502 SCPH-9002	SCPH-1001 SCPH-5001 SCPH-5501 SCPH-7001 SCPH-7501 SCPH-9001	SCPH-1000 SCPH-3000 SCPH-3500 SCPH-5000 SCPH-5500 SCPH-7000 SCPH-7000W SCPH-7500 SCPH-9000	SCPH-5503 SCPH-7003 SCPH-7503 SCPH-9003

*Les consoles JAP a partir de la série SCPH-3000 ont une sécurité supplémentaire.
Pour contourner cette protection et lire les jeux imports, vous devrez installer une Delta PSNee QSB et suivre ce tutoriel :
CD Boot "ImportPlayer Light - JAP"


Difficulté



Matériel nécessaire

• Delta PSNee QSB:
  Delta Store >>
  Ou eBay (Plus chere)
• Un tournevis cruciforme
• Un fer a souder
• Etain

Tutoriel

1 - Identification de votre console PlayStation

Dans un premier temps, trouvez l'étiquette se trouvant sous votre console PlayStation.
Sur cette étiquette, repérez le modele de votre PlayStation :

Dans cette exemple, le modele est "SCPH-7502"
Bien que cette reference nous donne une information importante, il nous faut verifier avec exactitude la revision de la carte mère.
Pour ce faire, nous allons devoir accéder a la carte mere de votre console.

ATTENTION !
Afin d'écarter tout risque électrique, veuillez débrancher toutes les prise de votre console , appuyer sur le bouton "Power" et laisser la de coté pendant environ 2H, le temps que les condensateurs se déchargent completement !

Découvrez toutes les videos de démontage sur le forum Delta :

3 - Identification de votre carte mère PlayStation

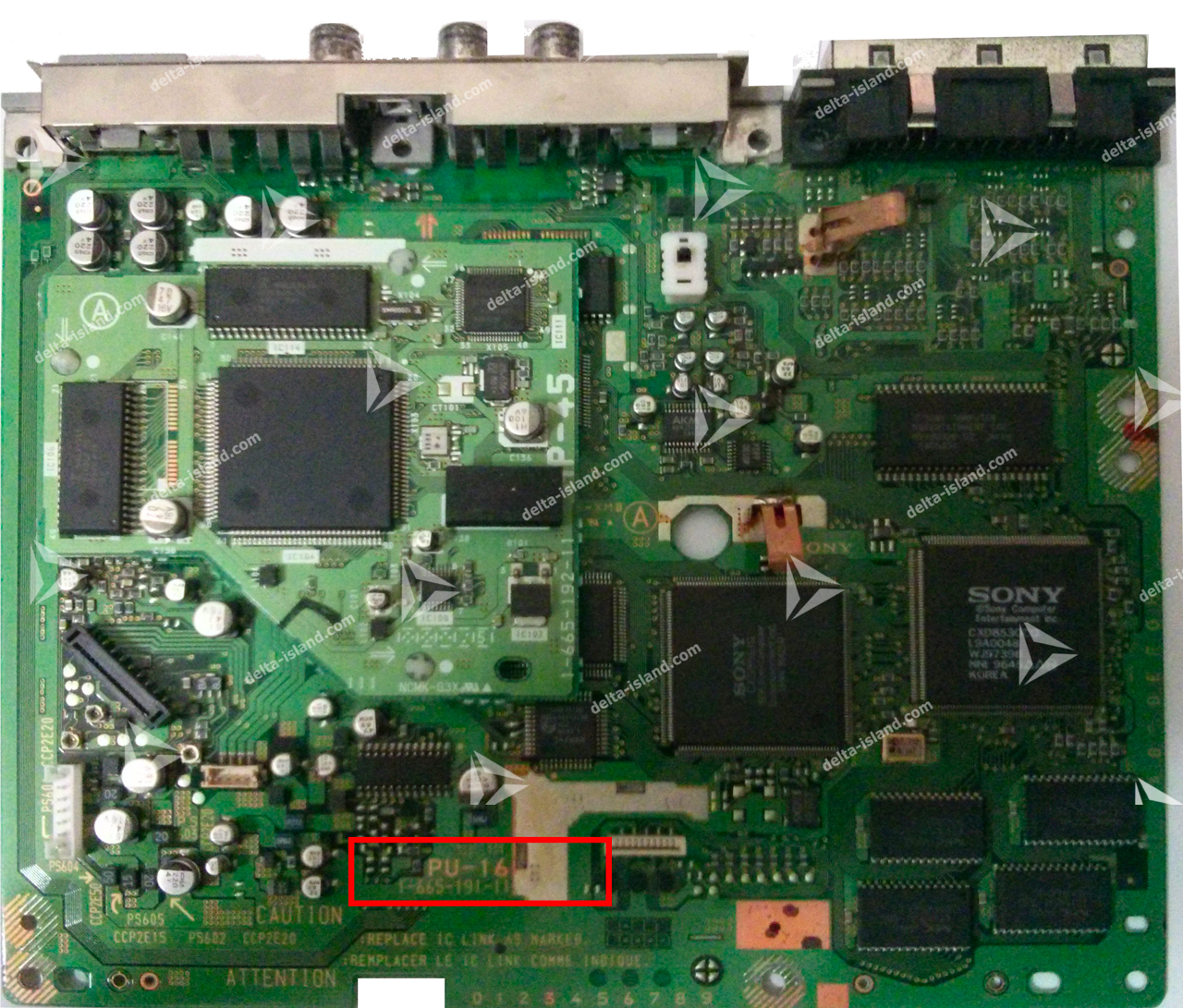

Veuillez identifier votre carte mère en vous aidant des photos suivantes :

PU-7 PU-7 // 1-655-322-11 PU-7 // 1-655-322-13 PU-7 // 1-655-322-13A PU-7 // 1-655-322-14 PU-7 // 1-655-322-14A PU-7 // 1-655-322-15 PU-7 // 1-655-322-16

PU-8 EARLY PU-8 // 1-658-467-11 PU-8 // 1-658-467-12 PU-8 // 1-658-467-13

PU-8 LATE PU-8 // 1-658-467-21 PU-8 // 1-658-467-22 PU-8 // 1-658-467-23 PU-8 // 1-658-467-41 PU-8 // 1-658-467-42

PU-18 PU-18 // 1-664-537-11 PU-18 // 1-664-537-21 PU-18 // 1-664-537-31 PU-18 // 1-664-537-41 PU-18 // 1-664-537-52 PU-18 // 1-664-537-62 PU-18 // 1-664-537-72 PU-18 // 1-664-537-82

PU-20 PU-20 // 1-668-413-12 PU-20 // 1-668-413-22 PU-20 // 1-668-413-32 PU-20 // 1-668-413-42

PU-22 PU-22 // 1-671-858-11 PU-22 // 1-671-858-12 PU-22 // 1-671-858-21 PU-22 // 1-671-858-22 PU-22 // 1-671-858-32

PU-23 PU-23 // 1-674-987-11 PU-23 // 1-674-987-21 PU-23 // 1-674-987-31 PU-23 // 1-674-987-41 PU-23 // 1-674-987-51

4 - Installation de la "Delta PSNee QSB"

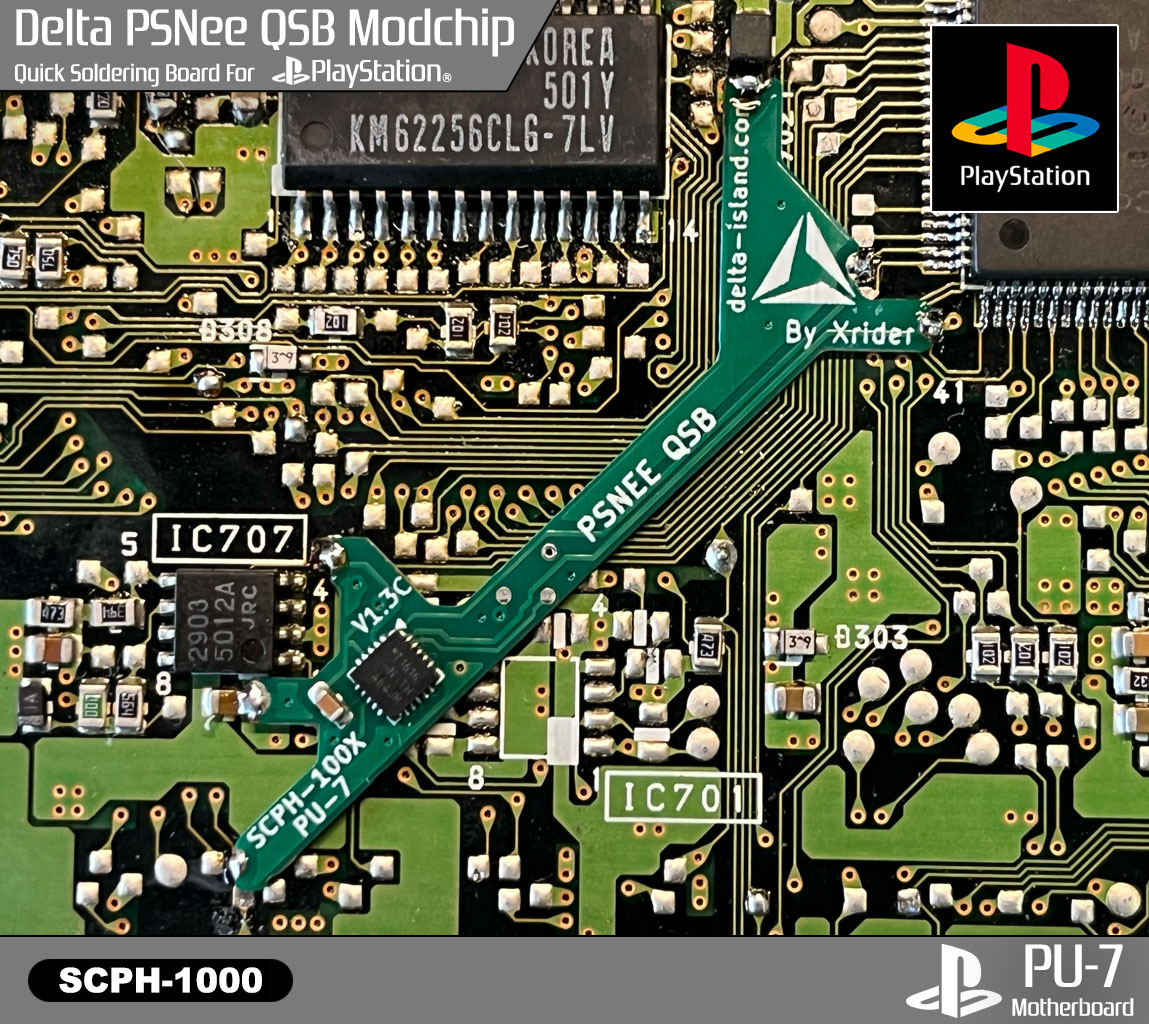

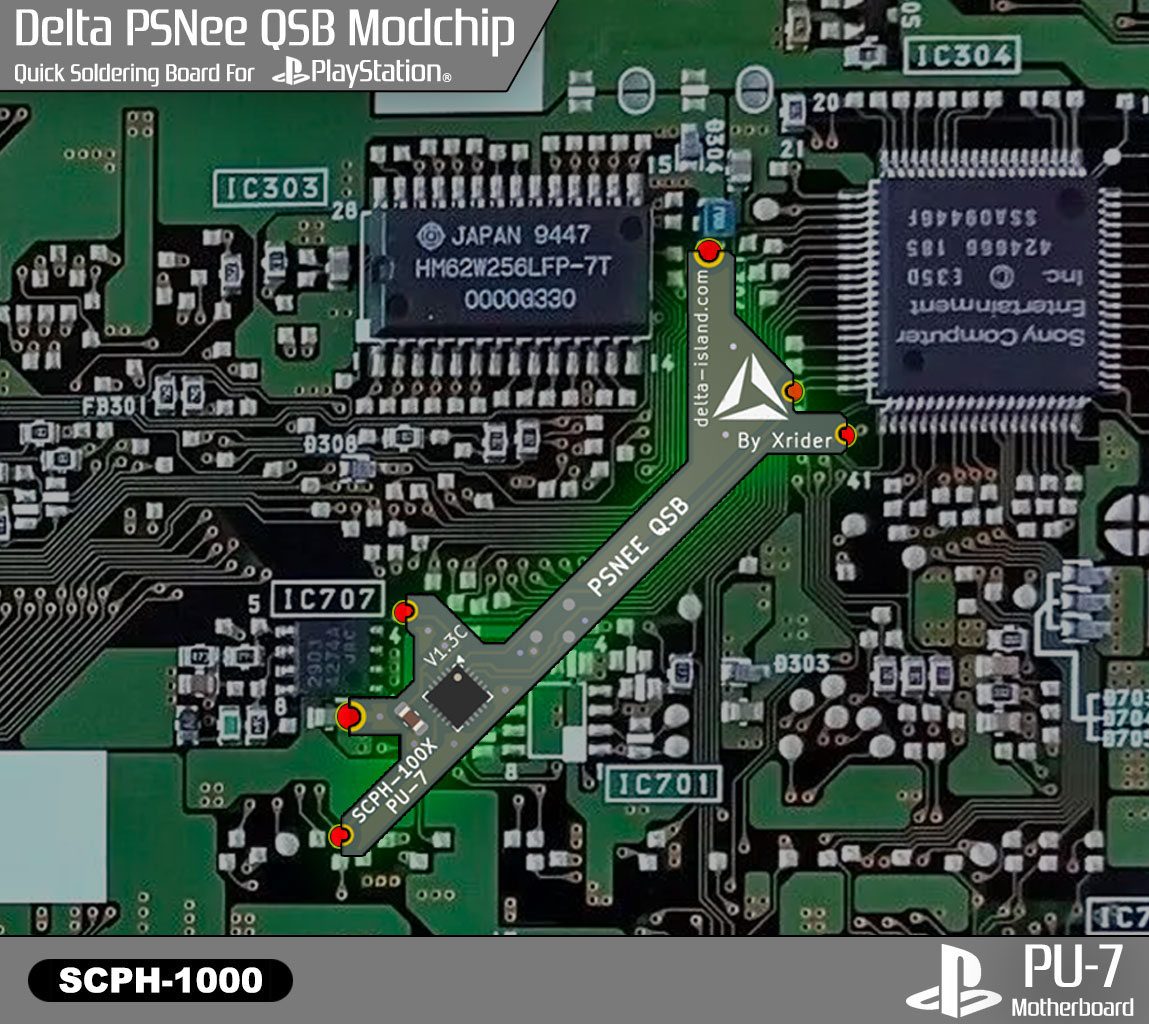

Carte mère PU-7

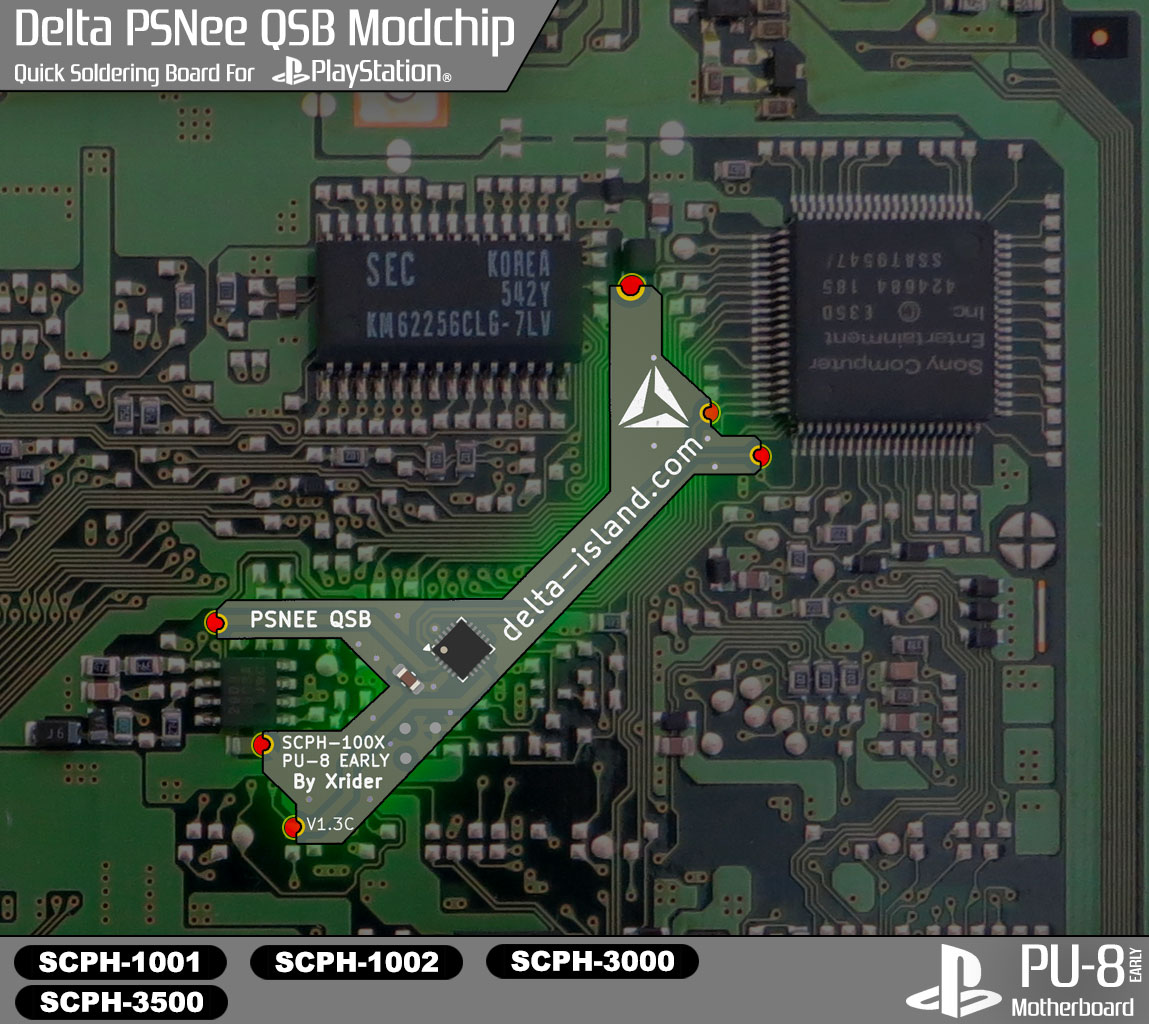

Carte mère PU-8 EARLY

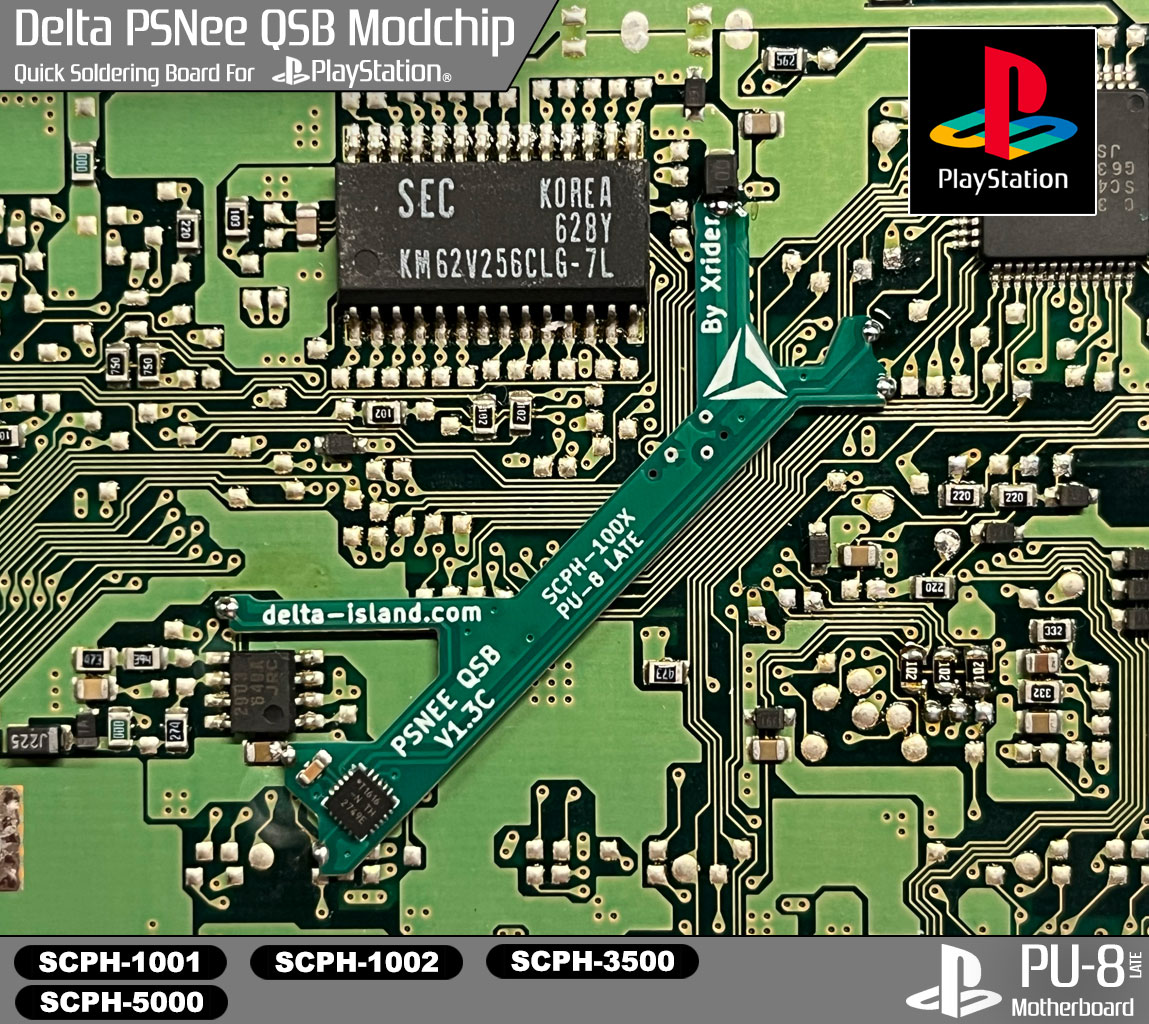

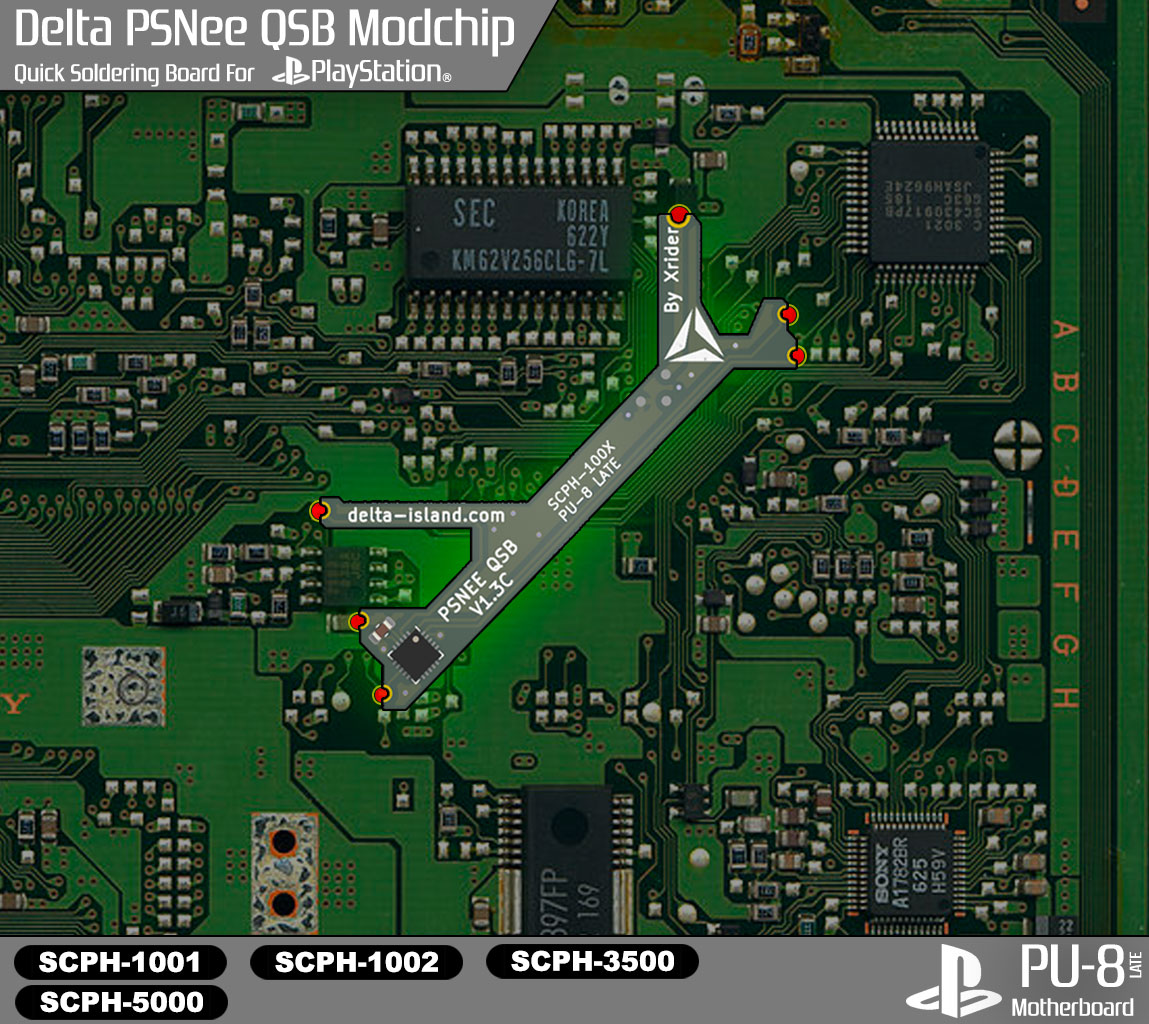

Carte mère PU-8 LATE

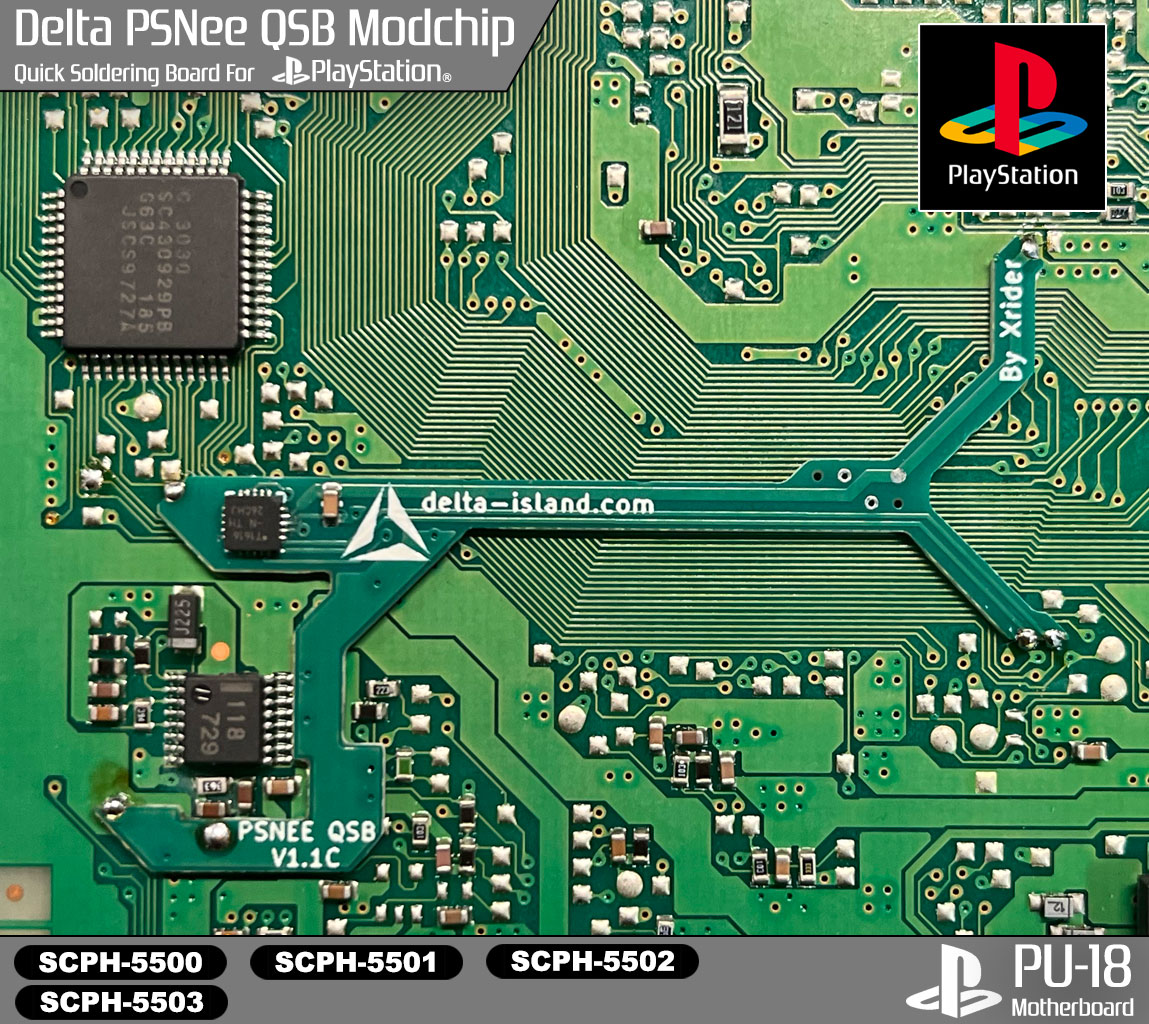

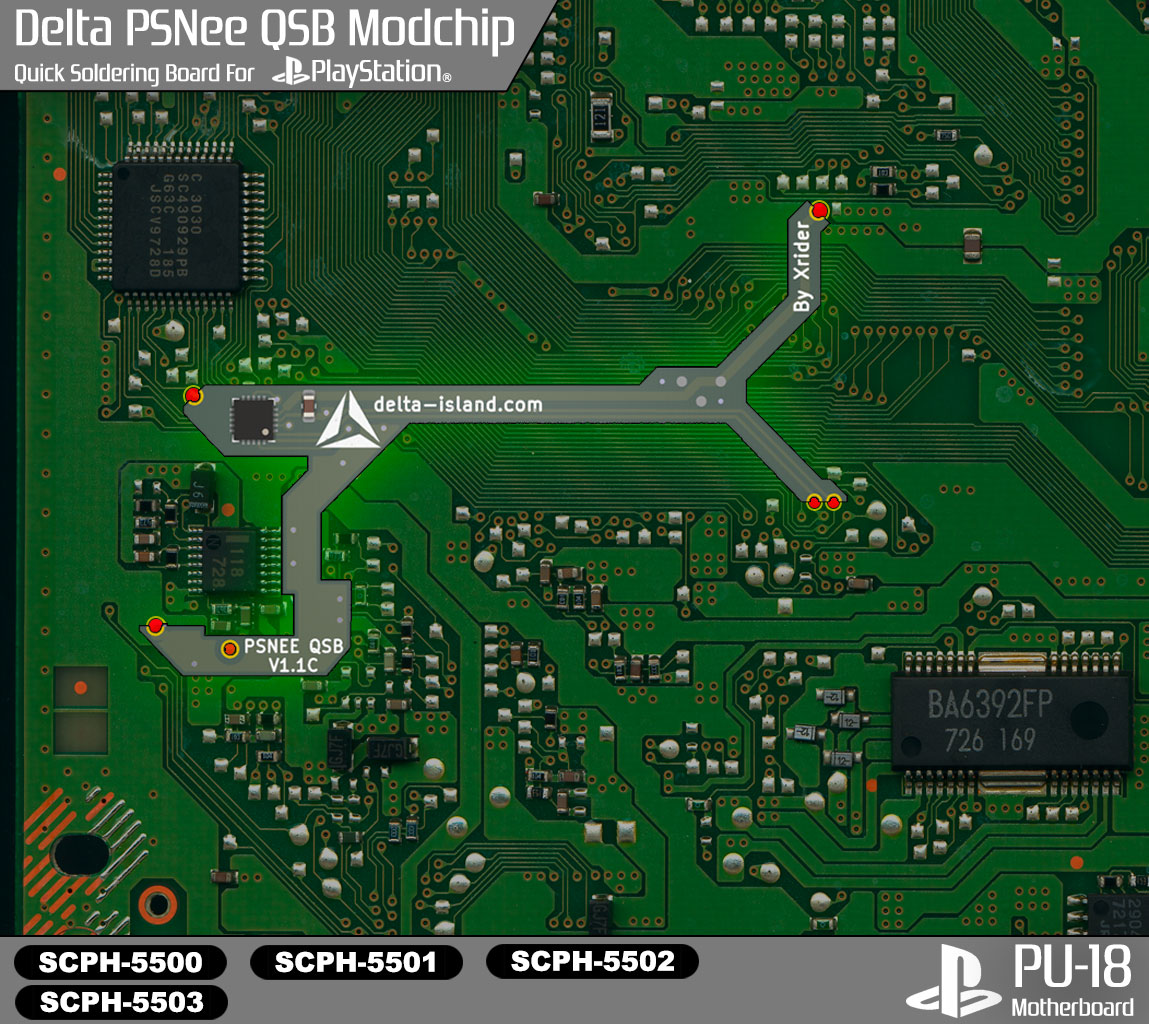

Carte mère PU-18

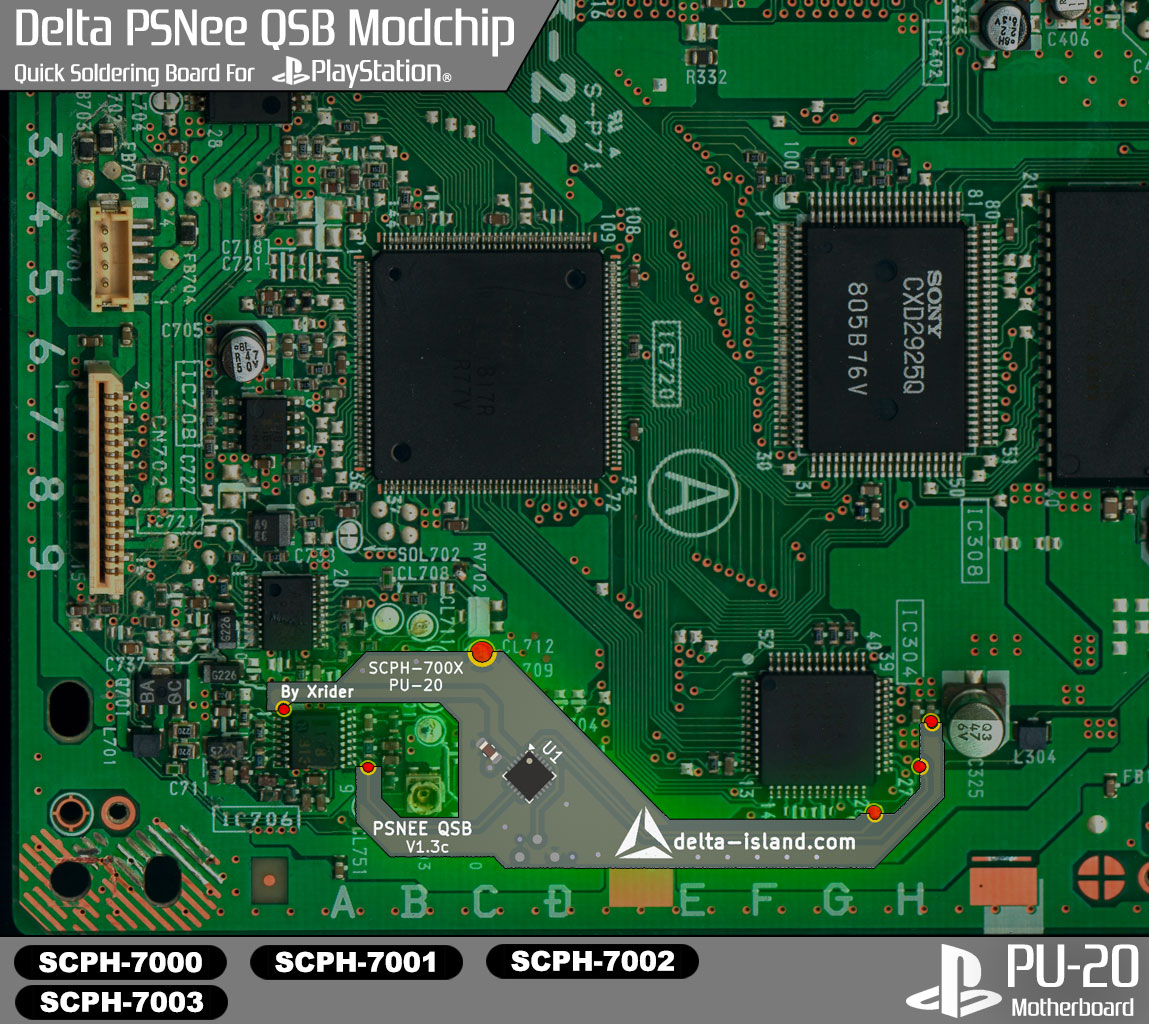

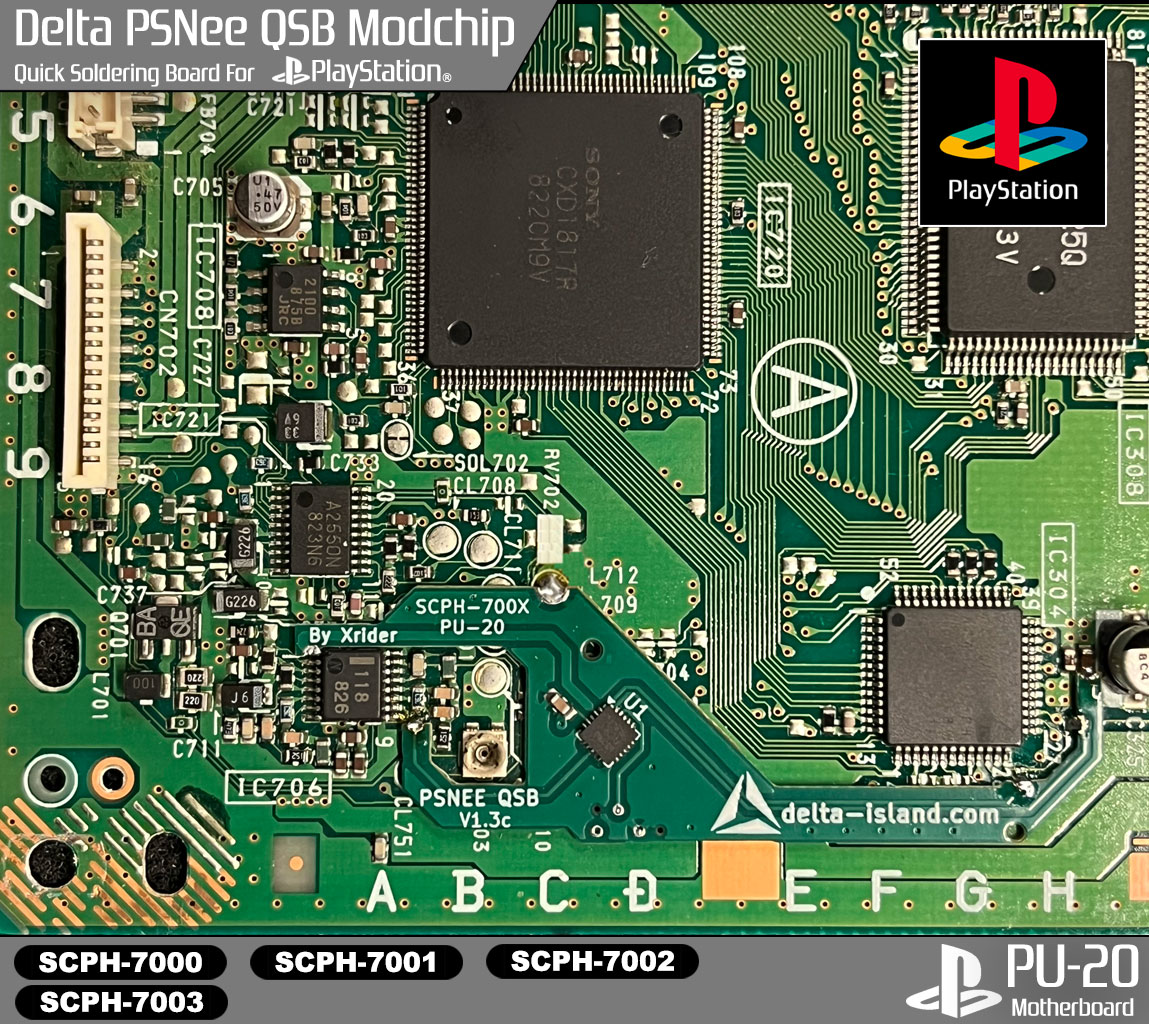

Carte mère PU-20

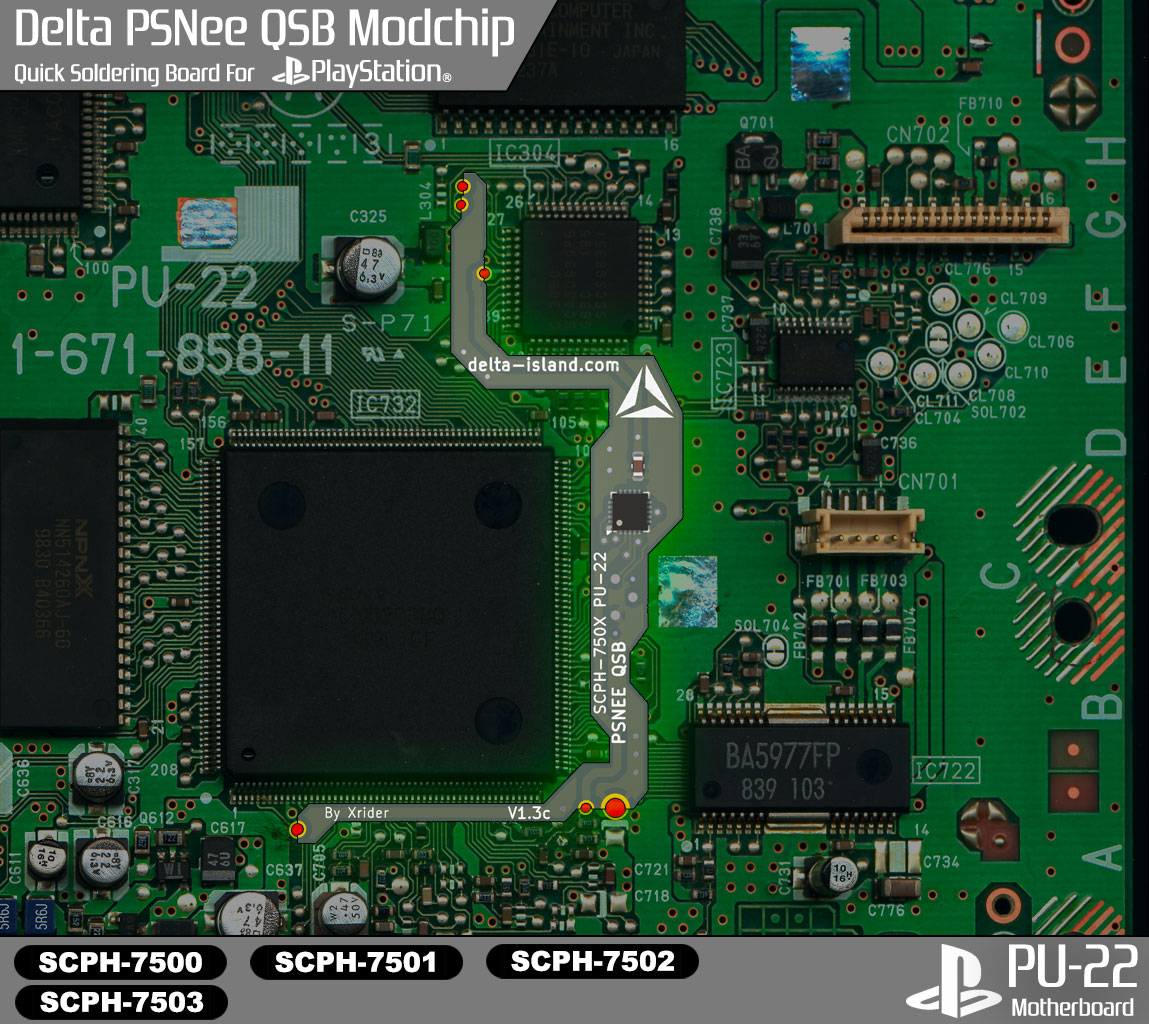

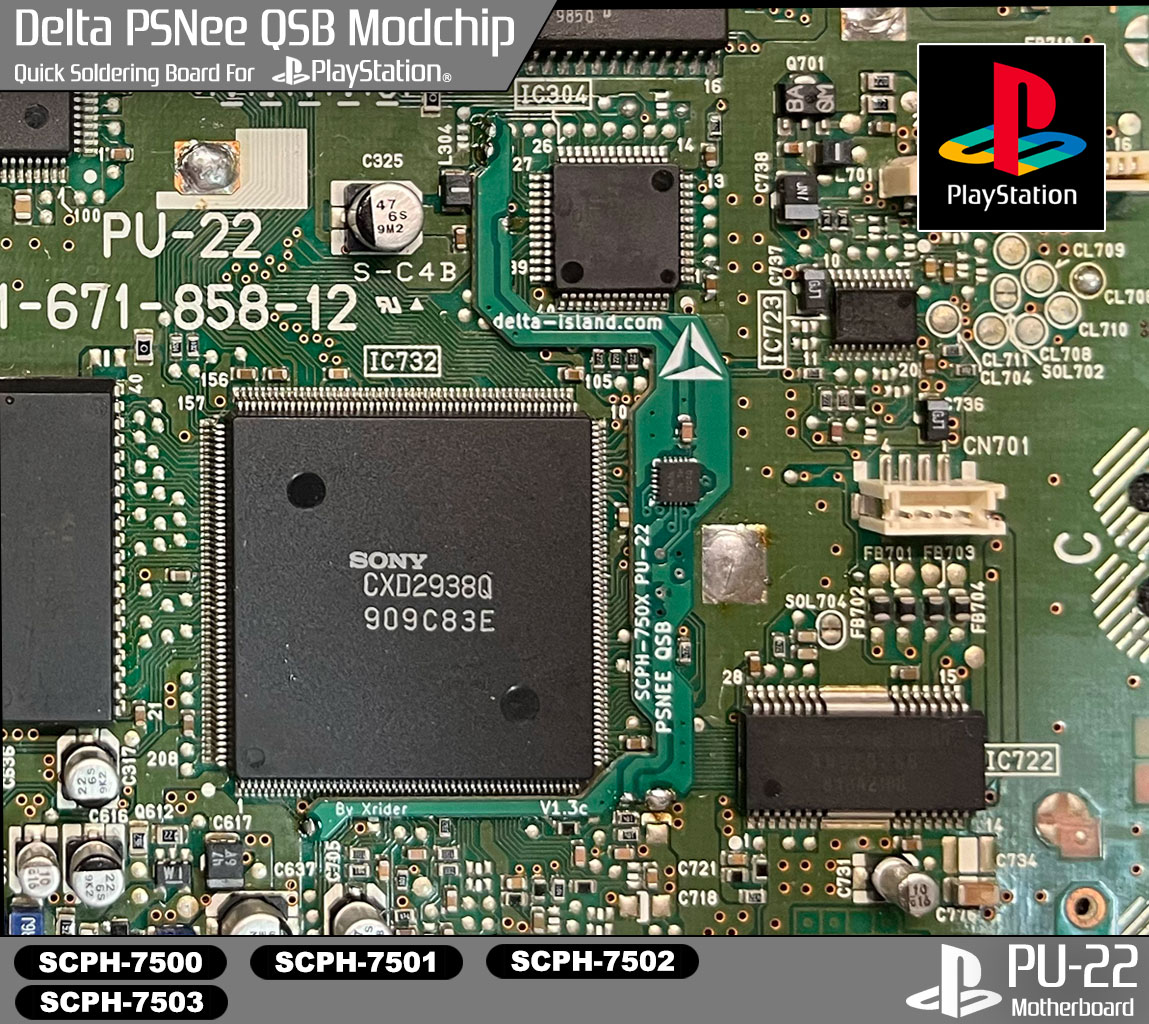

Carte mère PU-22

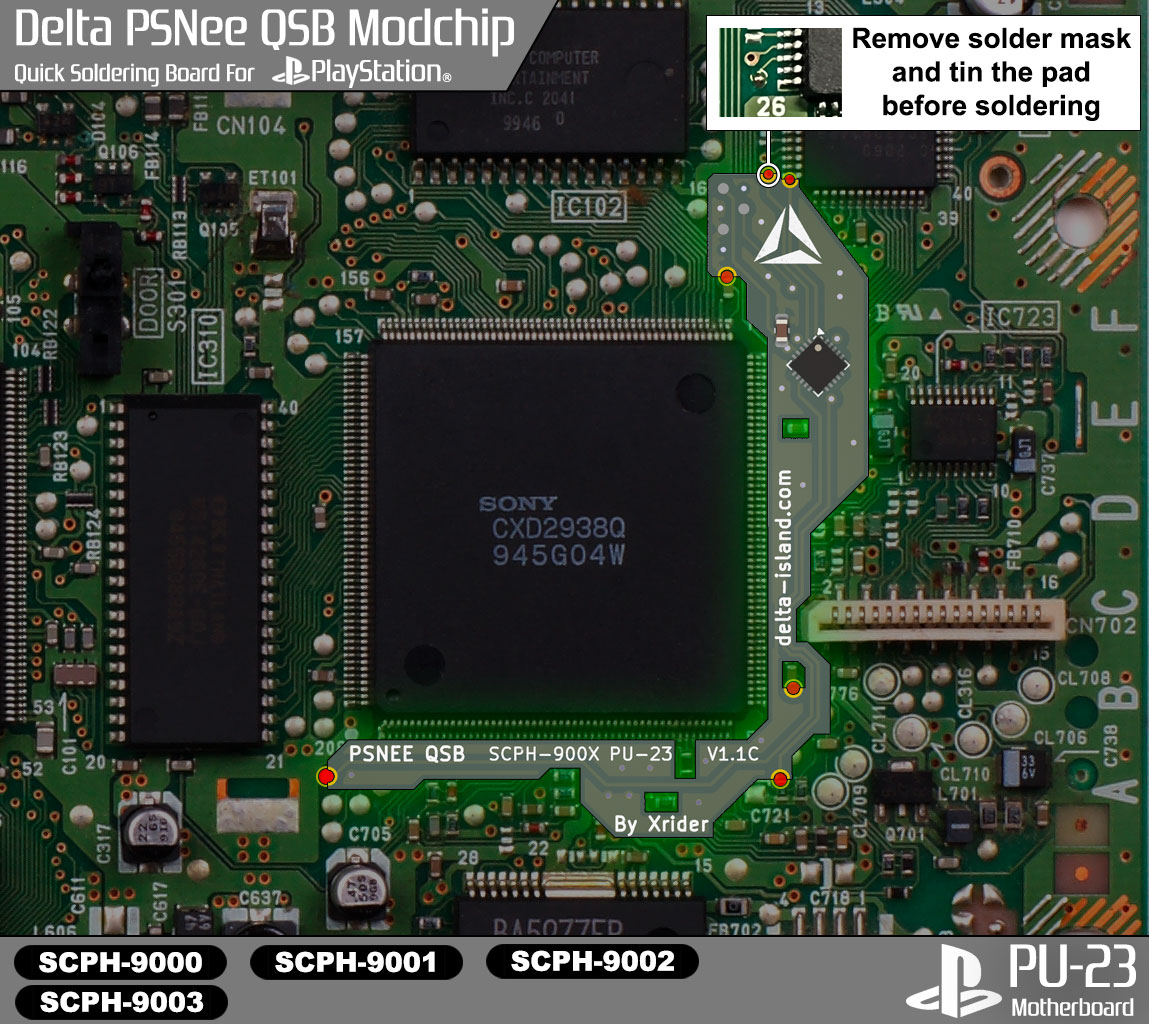

Carte mère PU-23

Le via en haut doit être soigneusement gratté avec un scalpel pour faire apparaître le cuivre, puis pré-étamé avant d’installer le QSB Delta PSNee.
⚠️ Attention à ne pas faire sauter le via — ne grattez pas trop profondément pour ne pas l’endommager.”

5 -Bonus : Vidéo tutoriel Installation de la "Delta PSNee QSB"
