[SCHÉMA] Câble LINK TAISEN Saturn HSS-0107

[Xrider]

Saviez vous qu'un câble "LINK" pour sega saturn permettant de jouer avec deux consoles en mode versus existait ?
Certains jeux peuvent exploiter cette fonction "Link mode" grâce au câble LINK TAISEN.

Le test du câble par Kitchen34 :
viewtopic.php?f=38&t=759&p=4053#p4053

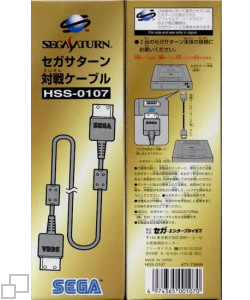

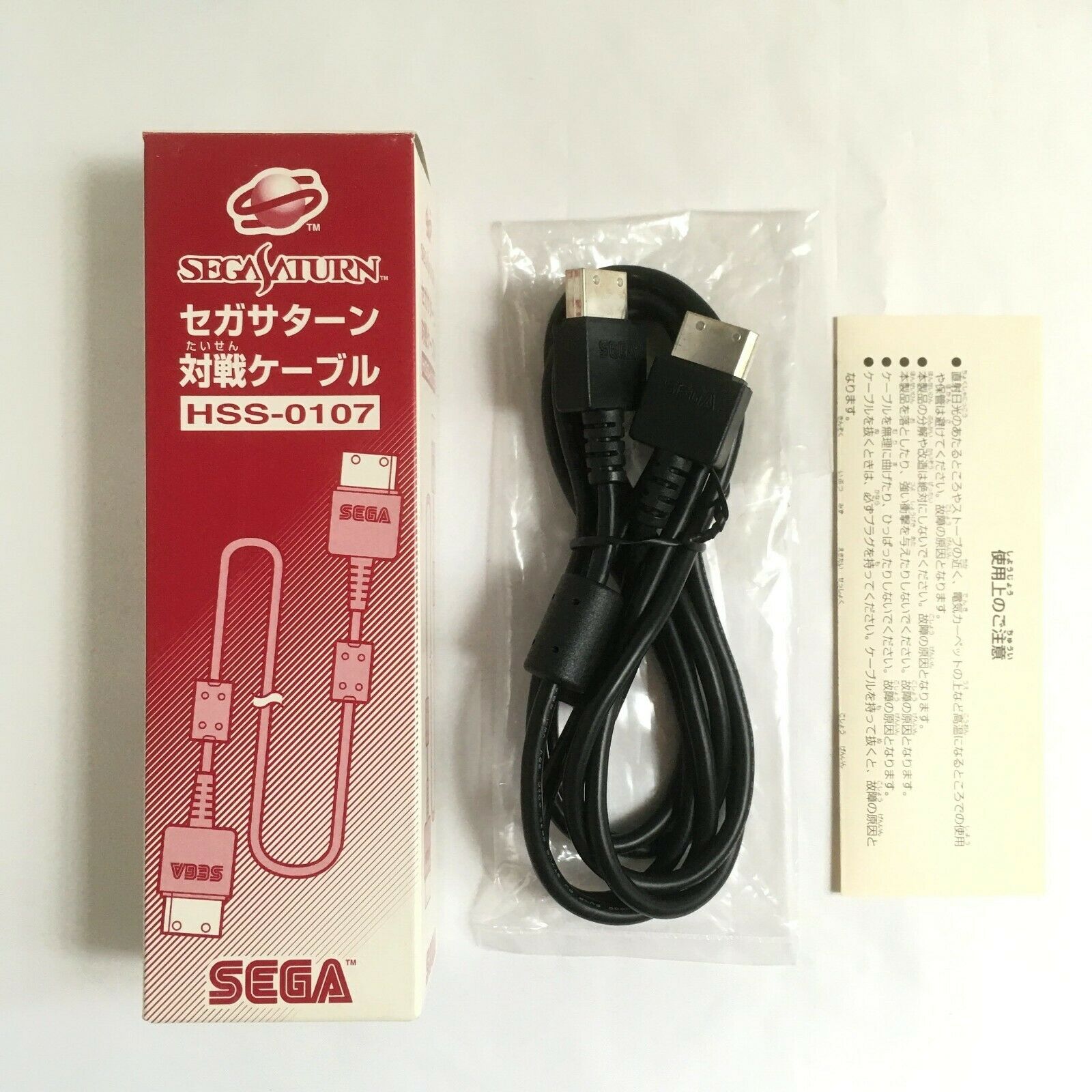

Voici le "Link cable TAISEN" sega saturn "HSS-0107" en photo :

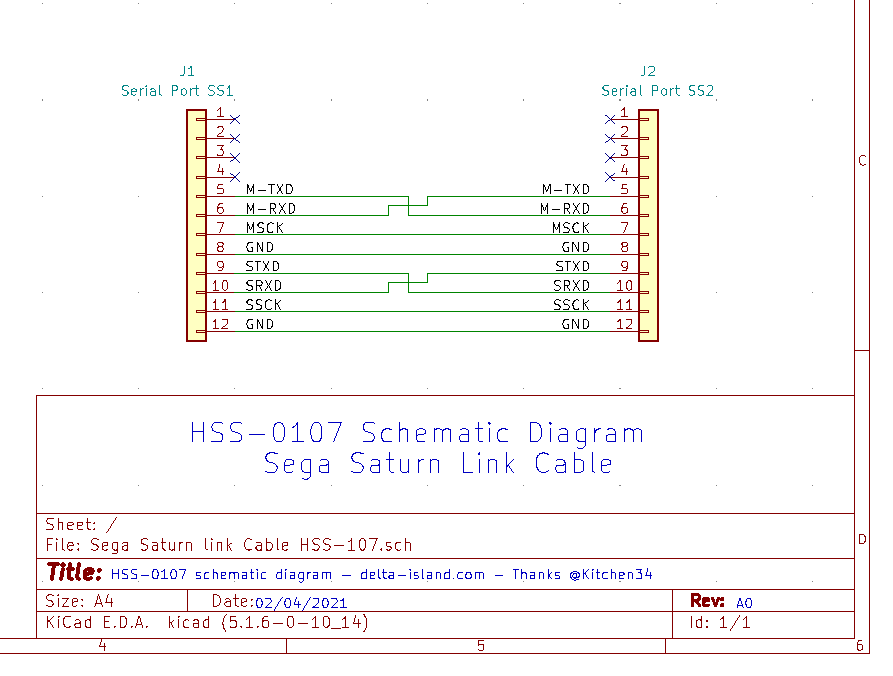

Je vous partage le plan réalisé grâce à notre technicien Kitchen34 :



Avec a ce plan vous pourrez tester le mode link en vous fabriquant un câble link "Home made"

Pour en savoir plus sur ce câble :
https://www.segasaturnshiro.com/2021/03 ... k-up-play/

Bon bricolage

Xrider

[Dc103chaos]

Bravo, je pense pas que ce câble me servirait, me je respecte l'intention

[Guiguile]

Bonjour, est ce que un tuto noobs pas à pas avec photos serait envisageable?
Ou trouver le cables et connecteurs?

[Kev1]

Bonjour, est ce que un tuto noobs pas à pas avec photos serait envisageable?
Ou trouver le cables et connecteurs?

Salut Guiguile, j'ai vu des projets homemade à base de vieux câbles Ethernet et de connecteurs en impression 3D

[Guiguile]

Intéressant....personne ici sur le fofo, peut partager sa création...?
Impression 3d : je pourrais demander à quelqu'un éventuellement mais faudra que je lui en dise plus...mais l Impression 3d c'est pas toujours top...

[Xrider]

Salut tout le monde

J'ai trouvé quelques montage sur le net + Fichier 3D Print.
Notre ami @Brakvader saura quoi en faire

Contenu caché

Vous devez être inscrit et connecté sur ce forum pour voir le contenu caché.

[Guiguile]

Merci à vous: Kév1 et Xrider.
L'ami Brakvader a du boulot effectivement, je le lâche plus en ce moment

[Brakvader]

Salut tout le monde

J'ai trouvé quelques montage sur le net + Fichier 3D Print.
Notre ami @Brakvader saura quoi en faire

Contenu caché

Vous devez être inscrit et connecté sur ce forum pour voir le contenu caché.

Ah yes, seulement 3 fil, c'est ballot.
En plus du fil comme ça j'en ai à la pelle, les tech des armoires internet font les gros cochons vers chez moi. Maintenant c'est fini, c'est les embouts optique qu'on trouve par terre.
Je vais regarder ça de plus près. Je pourrais tester en plus, j'ai largement 2 saturn.

[kitchen34]

Oui le câble est assez basique au final. Un RX un TX une masse. En croisé.

Content que cela intéresse des personnes..

Je suis pas au niveau de programmer des Mod Taisen pour les jeux. Malheureusement.
Mais a la rigueur certaine exclu Taisen. Peuvent passer en Fr. C'est "Que" des assets a modifier..

Si c'était facilement possible de convertir un jeu Modem vers du Taisen je m'en occuperai les deux pieds dans le plat

[Brakvader]

Amis de la nuit bonsoir.
Ah oui on pourrait même mod les jeux pour en avoir plus de compatibles. Après c'est vrai que c'est une config assez spéciale, il faut quand même 2 consoles, 2 écrans, et les 2 jeux, c'est par pour jouer tous les jours quoi.

[kitchen34]

Regarde le listing que mon topic de base, (d'ou on en est venu a ce topic par la suite ) Ca peut être intéraissant, a l'heure actuelle. Vu le prix des écrans des consoles et les ODE de partout.

[kitchen34]

Une update par rapport au jeu doom utilisé avec le câble fait maison.

https://segaxtreme.net/threads/diy-tais ... ost-199965


Traduction==>

Ce n’est pas un câble Taisen complet. Il ne permet que la communication série asynchrone entre les processeurs SH2 esclaves, et non entre les processeurs SH2 maîtres, car il ne relie que les broches STXD et SRXD du connecteur série. De plus, tout logiciel tentant une communication synchrone ne fonctionnerait pas non plus avec ce câble, puisque les broches d’horloge ne sont pas reliées.

C’est pourquoi ce câble DIY ne peut pas fonctionner avec Doom en mode multijoueur, contrairement à ce qui est indiqué dans le message original, puisque Doom utilise l’interface série du processeur SH2 maître pour la communication série asynchrone entre consoles. Le mode multijoueur de Doom fonctionne avec le câble Taisen officiel HSS-107 (la version originale et la version corrigée se comportent de la même façon à ce niveau).

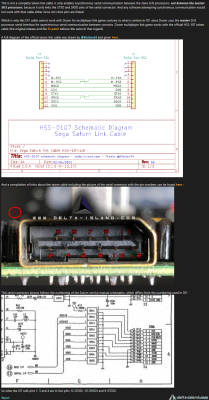

Un schéma complet du câble Taisen officiel a été réalisé par @kitchen34 et est disponible ici ...

Et une compilation d’informations sur le câble taisen, y compris la photo du connecteur série avec les numéros de broche, peut se trouver.

Cette photo du connecteur série suit la numérotation du service manual de la Saturn, qui diffère de la numérotation utilisée dans le message original (OP) :

Donc ce que l’OP appelle les broches 1, 3 et 4 sont en réalité les broches 12 (GND), 10 (SRXD) et 9 (STXD).

Pour résumer, les shcémats est bon mais il manque des Pins pour le faire fonctionner avec doom en réseau local... Mais apparement un correctif de doom peu le faire fonctionner.
