Salut à tous,

Je vous présente ici le projet Triton.

L’idée est simple : proposer un boîtier permettant d’intégrer une Mega Drive 2 en plug-and-play, sans aucune modification de la console.

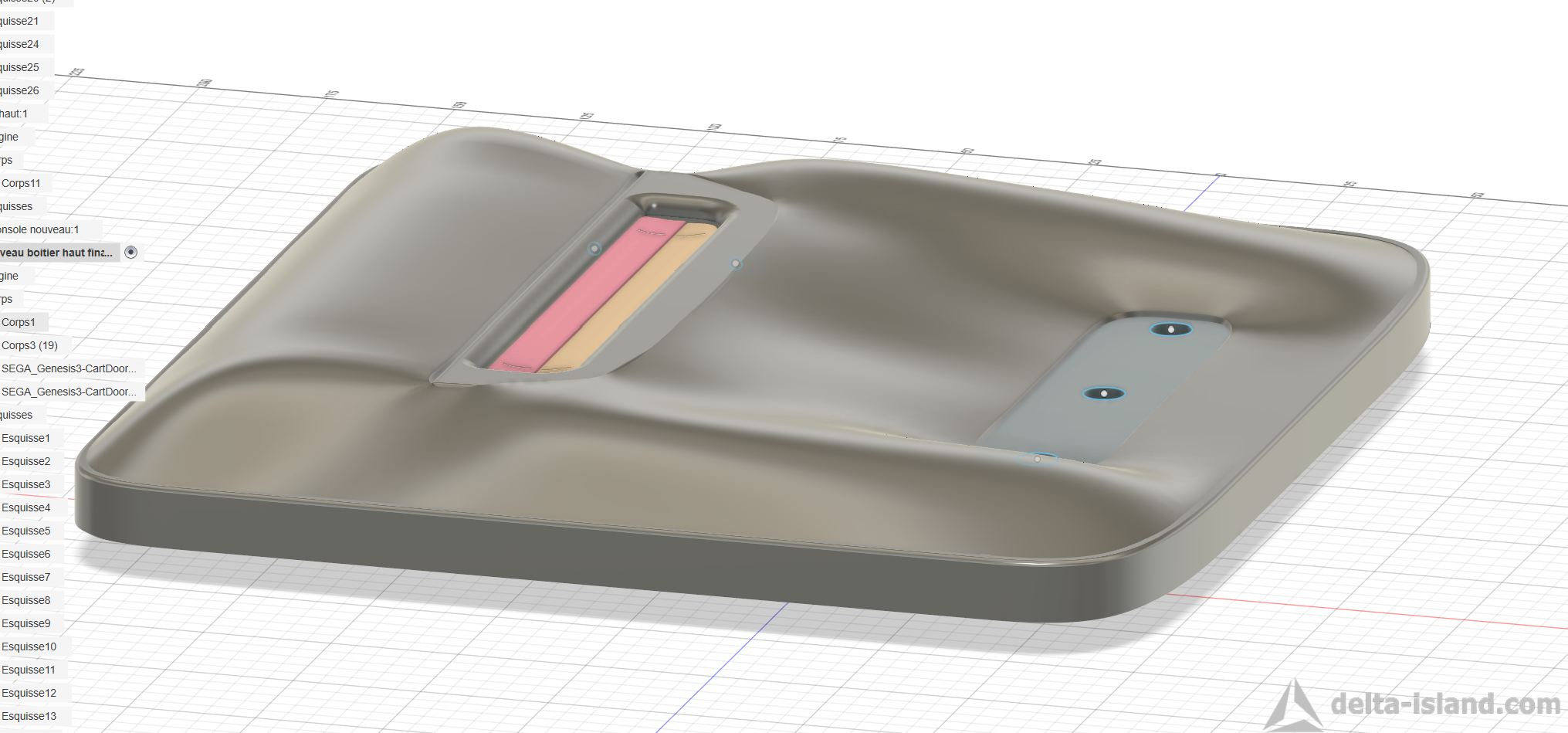

Le projet a connu plusieurs évolutions au fil du temps, et j’arrive maintenant à la dernière étape : la partie supérieure finale du boîtier, que je suis actuellement en train de finaliser.

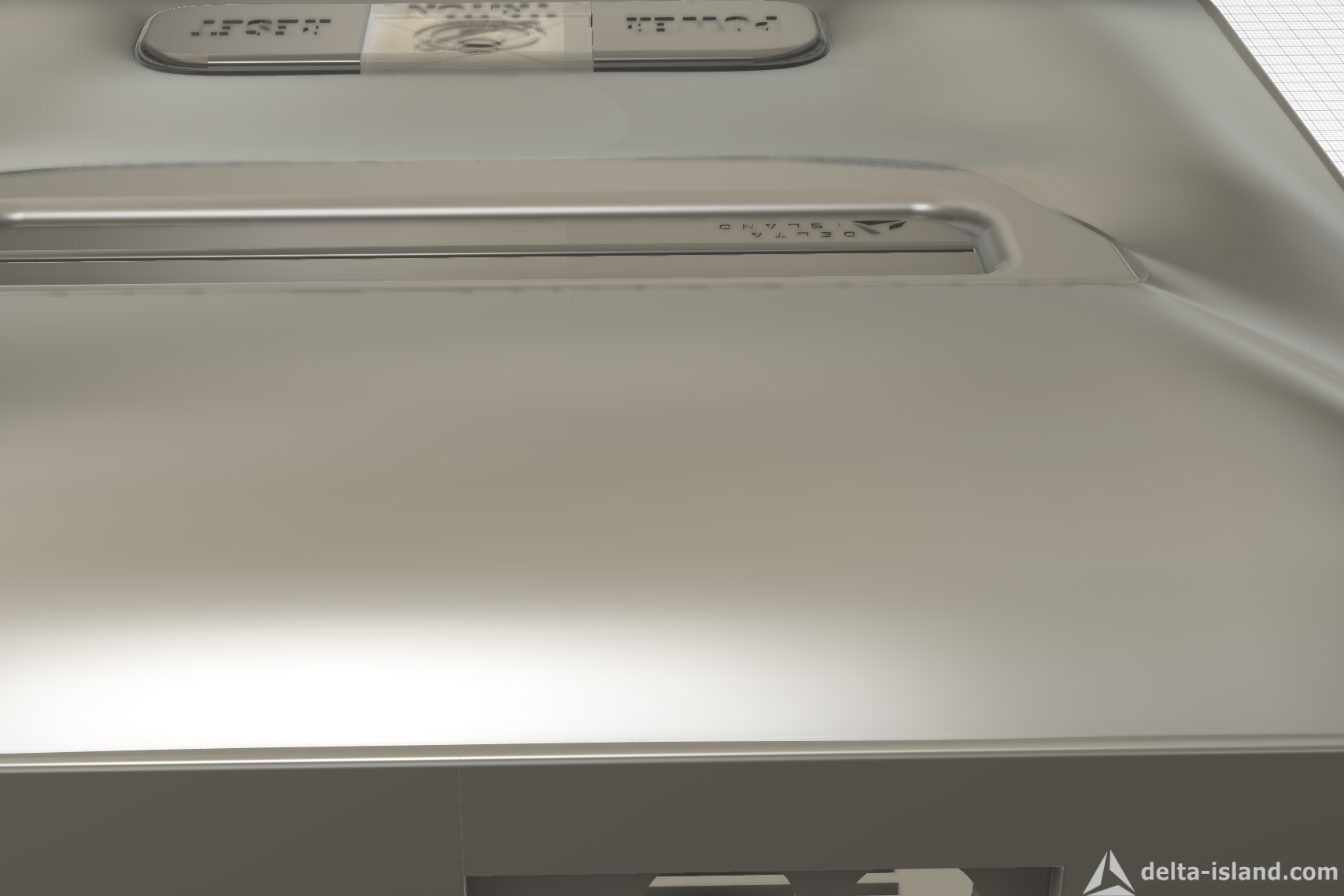

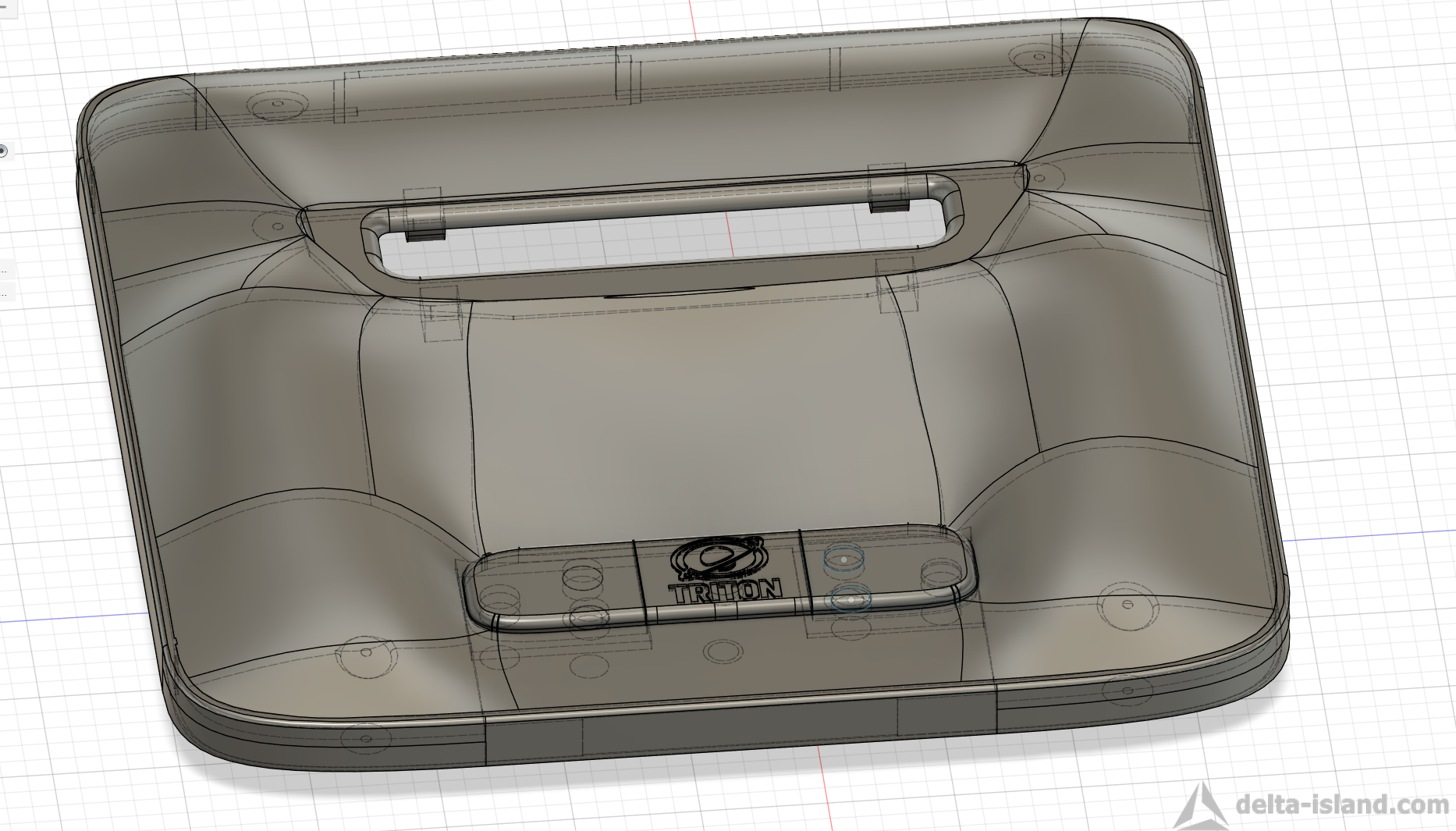

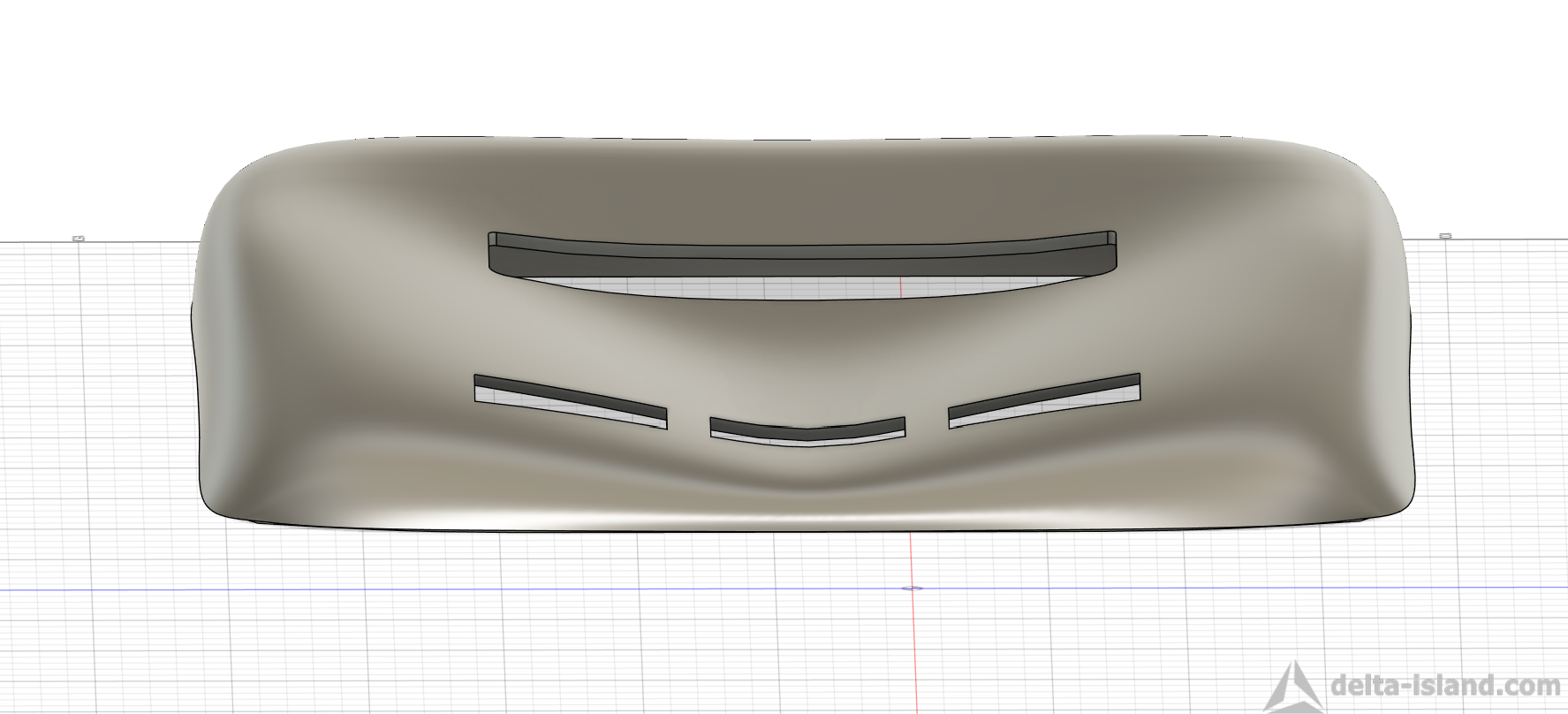

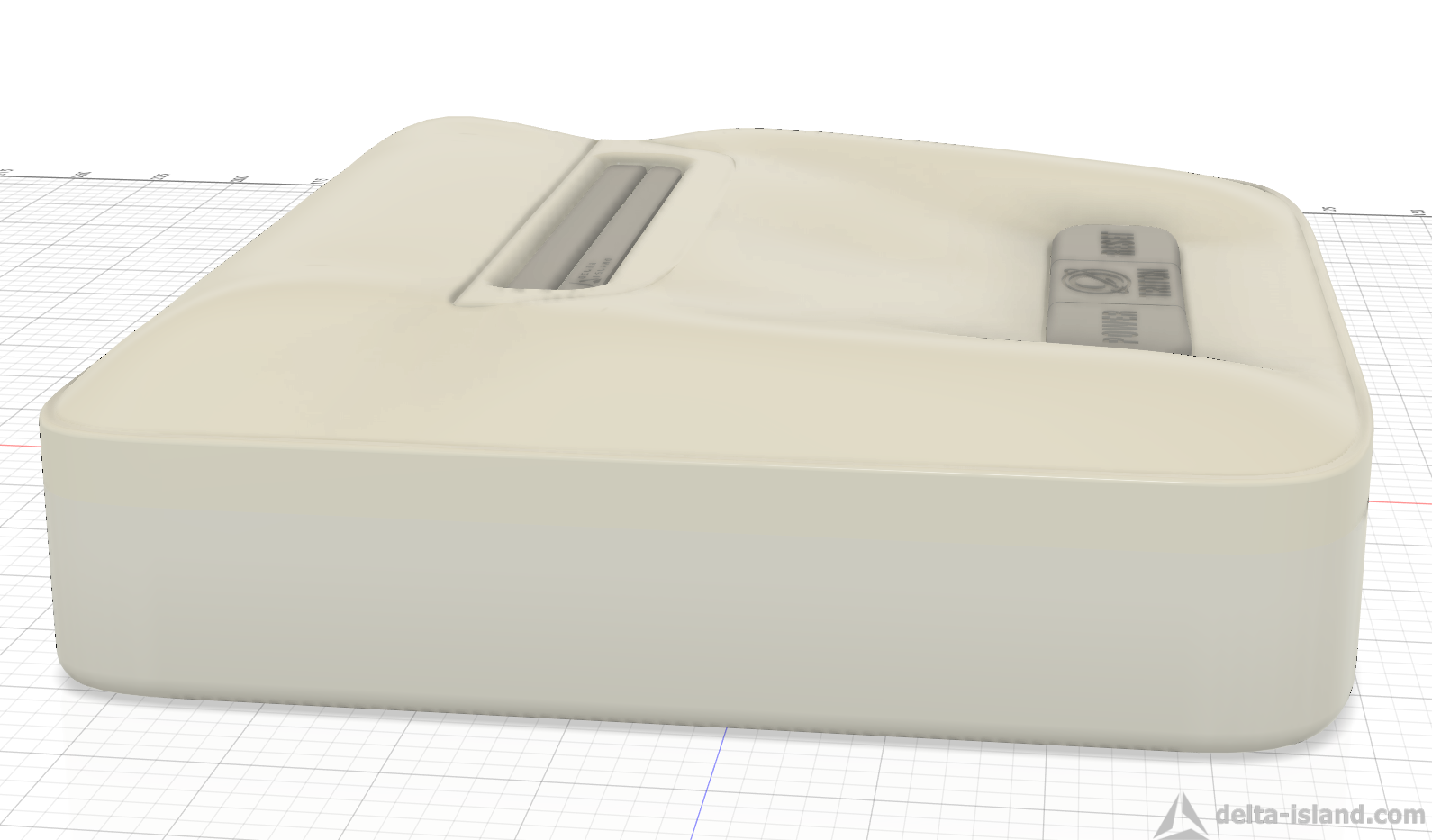

Voila l'évolution vers la phase terminale du projet.

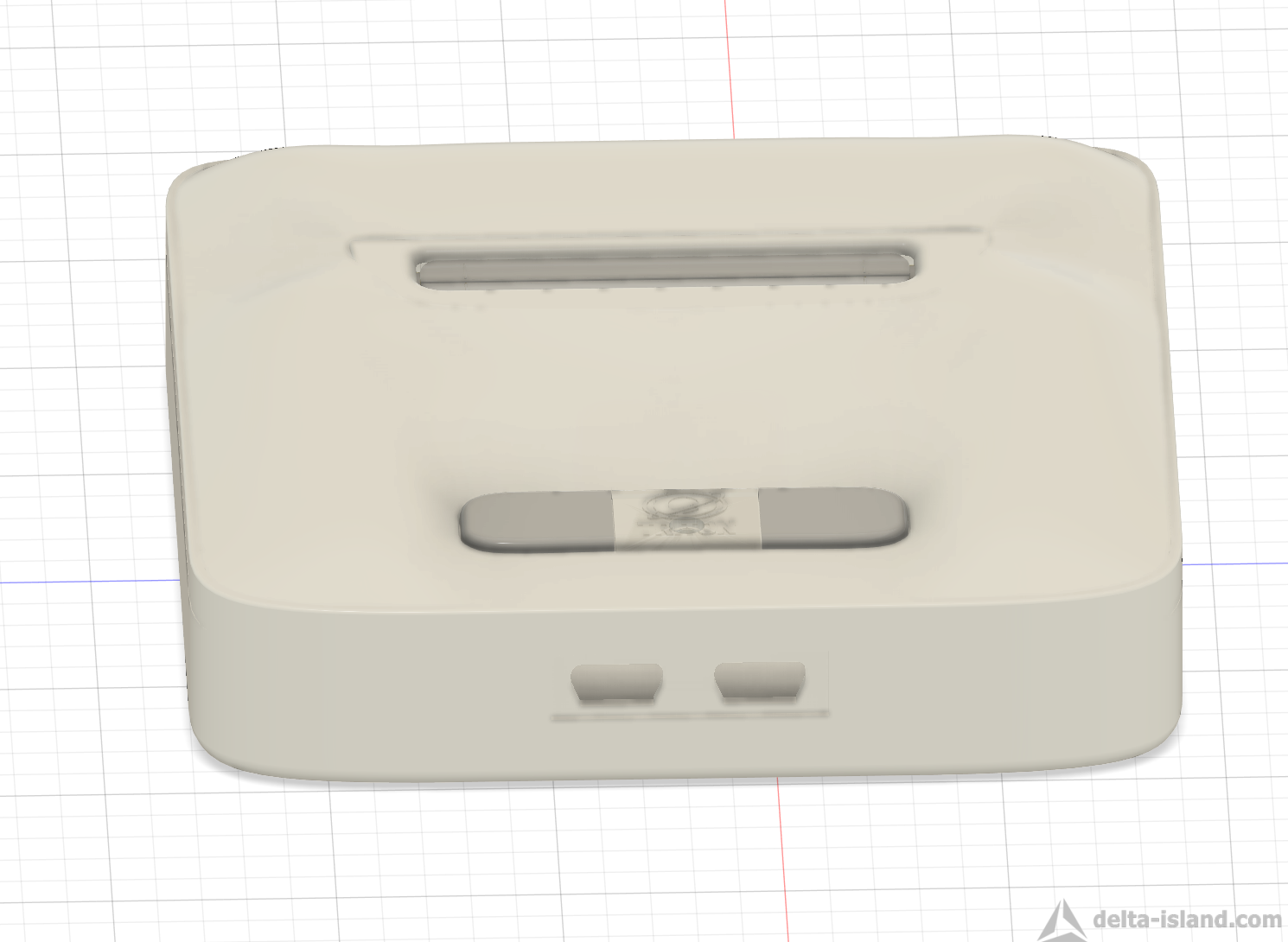

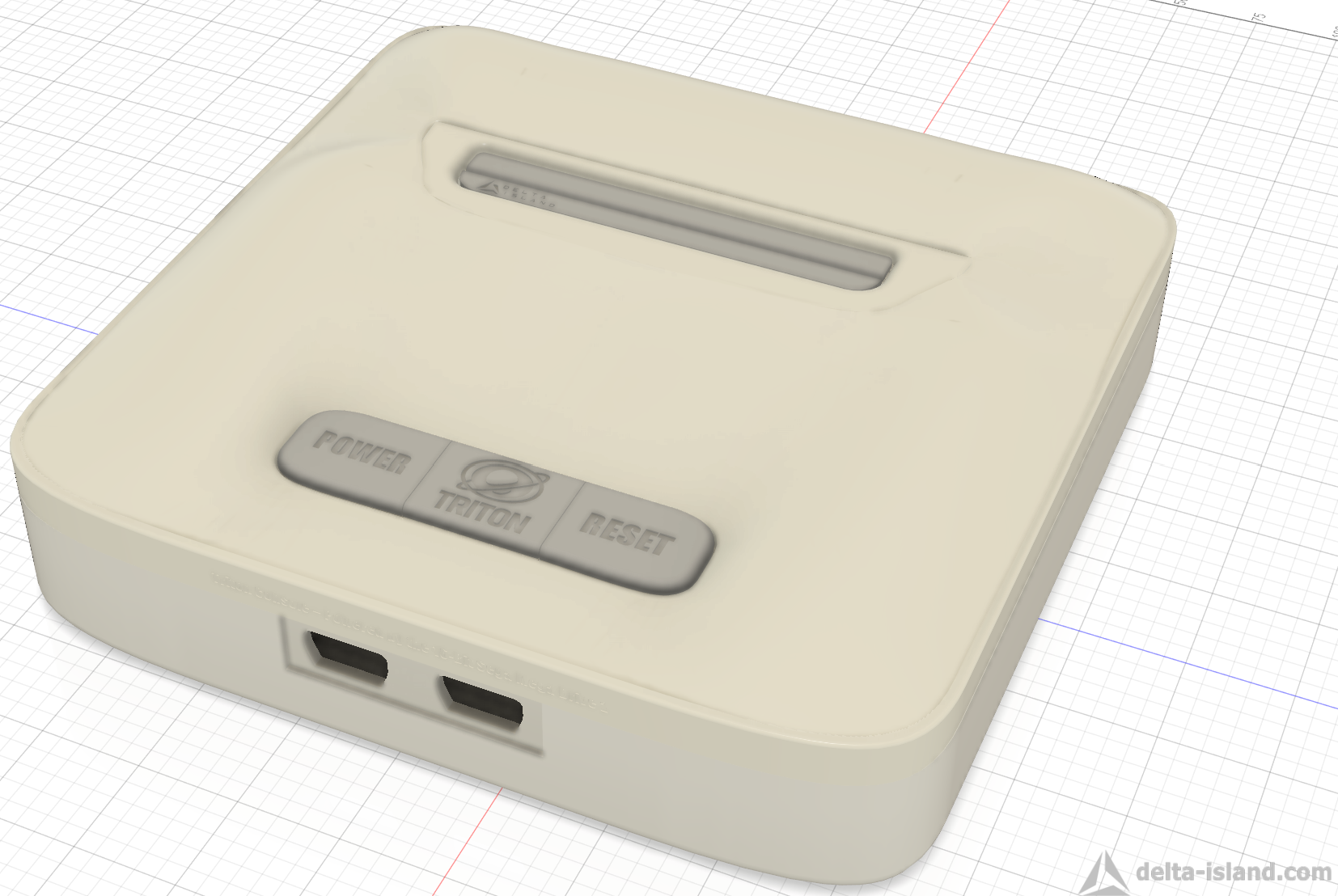

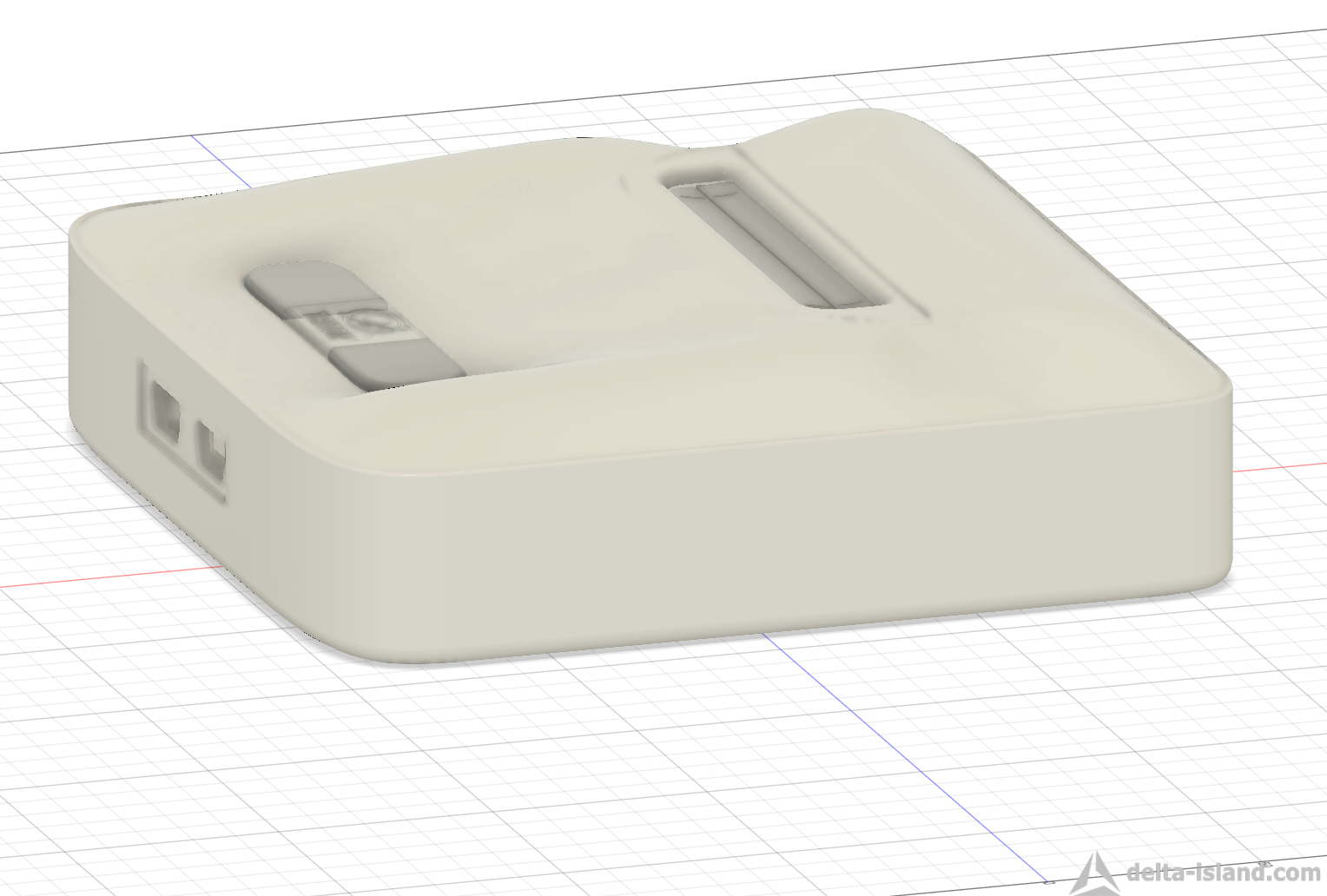

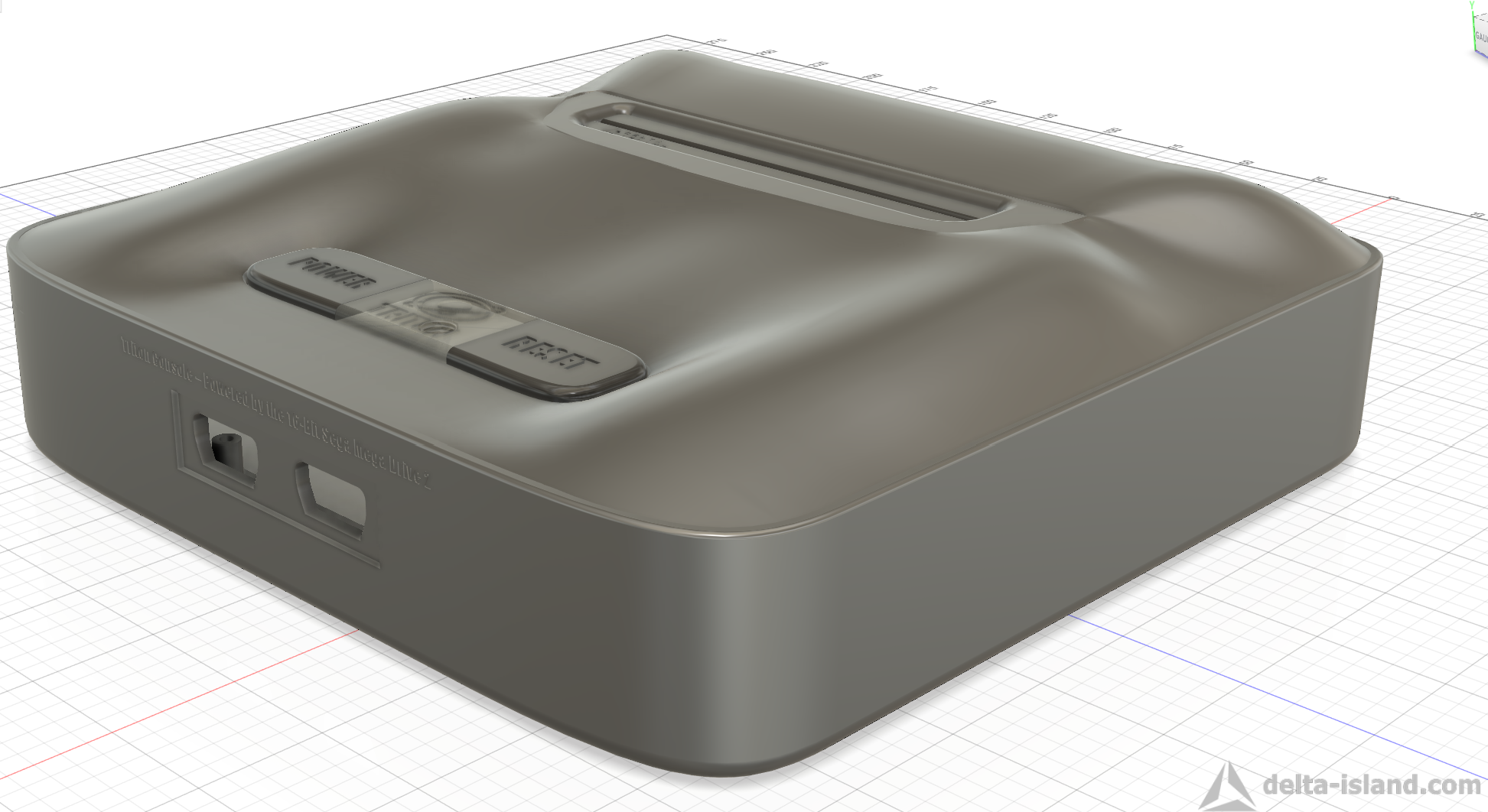

Plusieurs couleurs pour mettre en lumière les différentes possibilités.

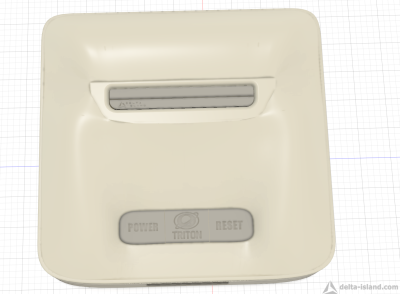

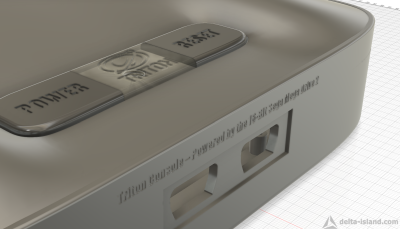

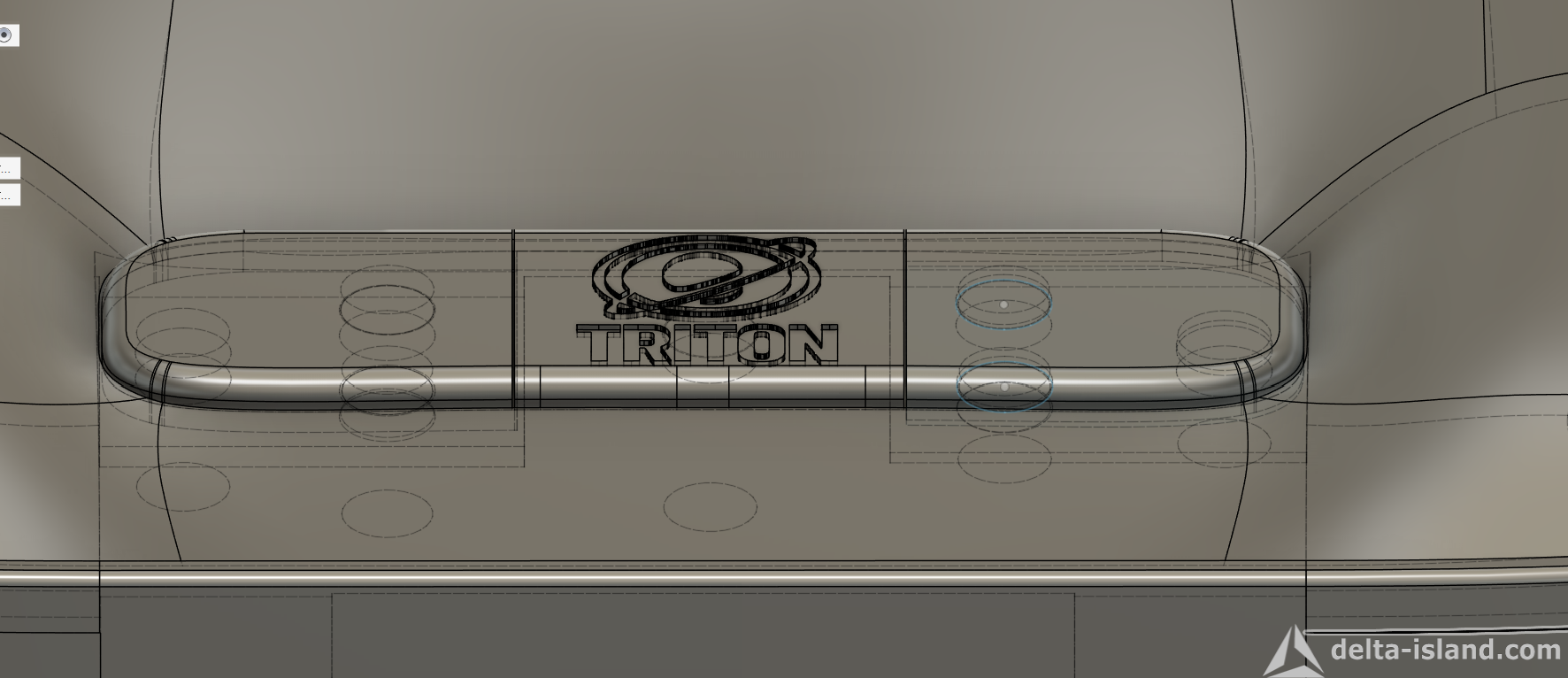

Le logo triton est un puit de lumière (led console)

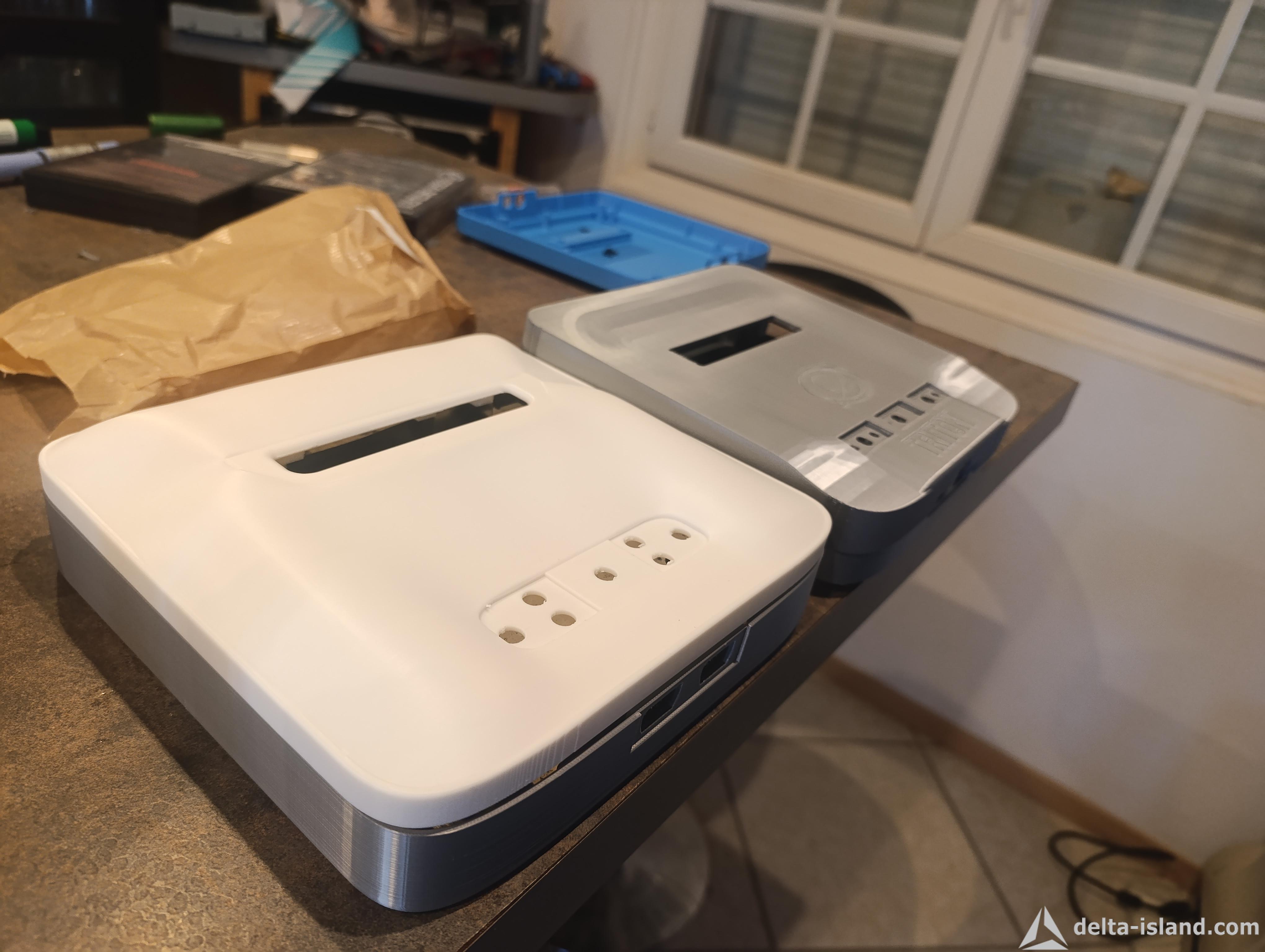

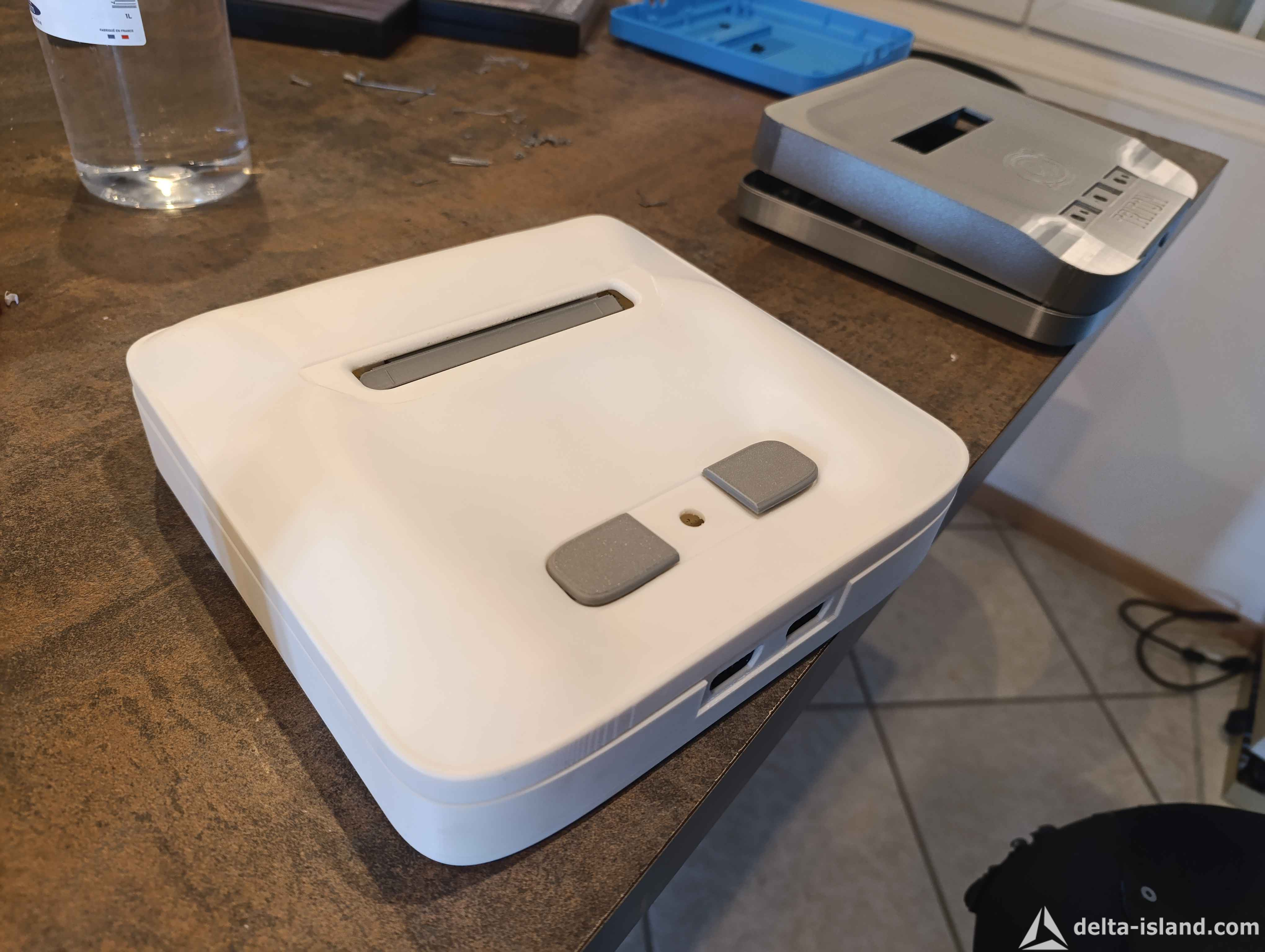

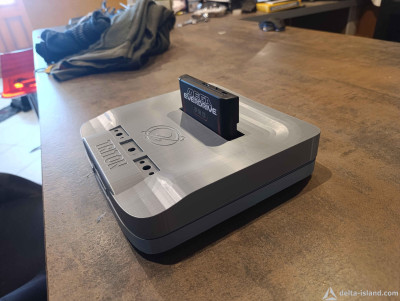

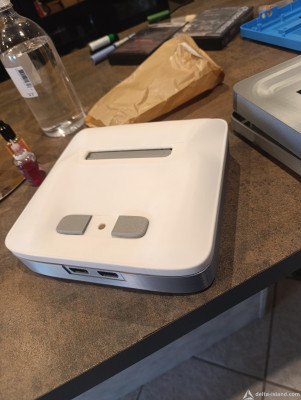

Voila la version imprimé en cours d'assemblage (en version Beta)

Bonjour à tous,

Je vous distribue aujourd’hui la version boîtier Triton pour Mega Drive 2.
Il s’agit simplement d’une coque dans laquelle vous installerez votre MD2 Plug & Play, sans aucune modification, en utilisant la visserie d’origine.

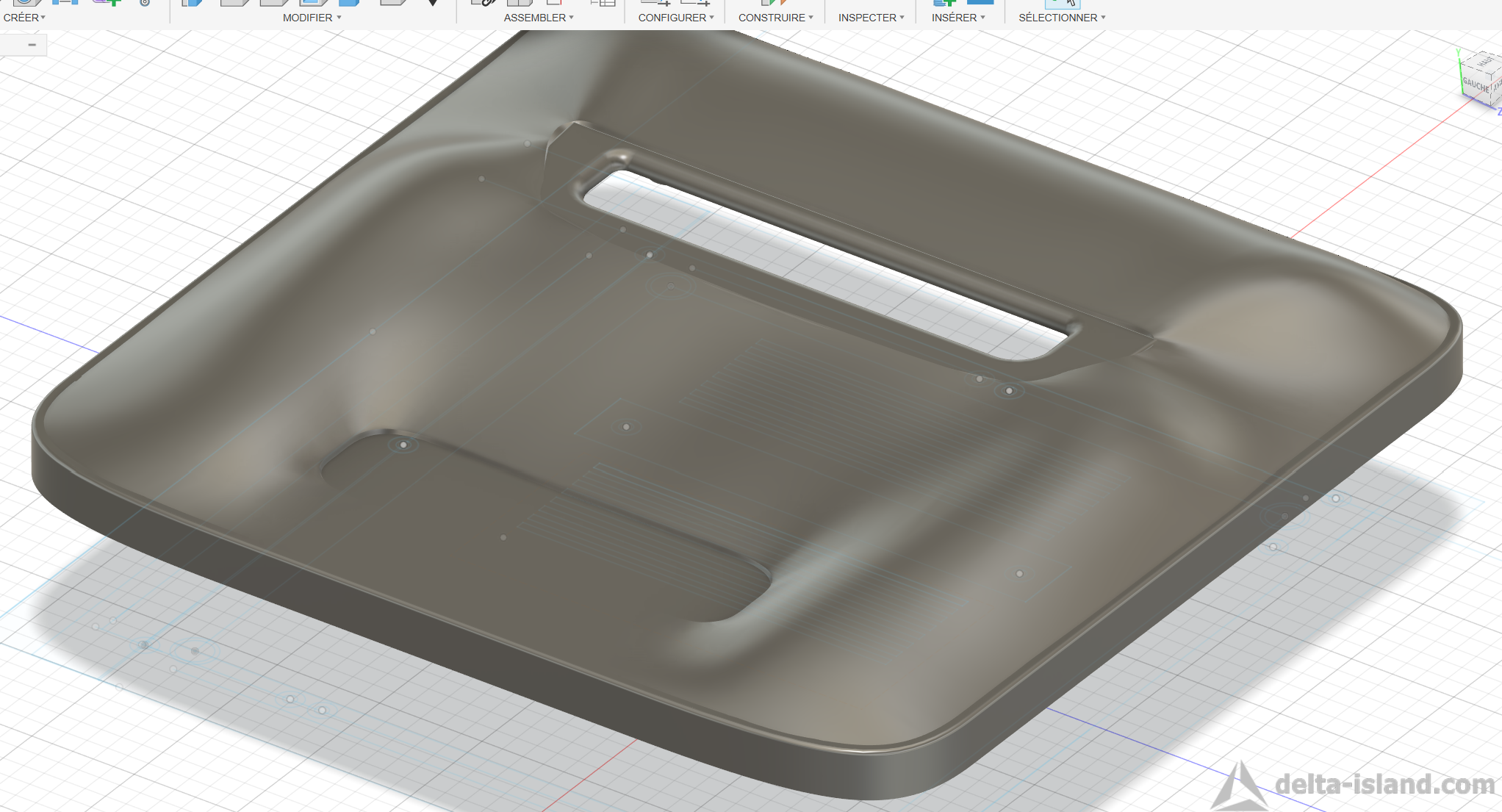

La partie la plus complexe à imprimer est le boîtier supérieur.
Il est recommandé de l’imprimer en position verticale afin d’obtenir un rendu parfait.
Réglages conseillés :

PLA : 0,08 mm

ABS : 0,12 mm

Je vous ai fourni le pack de fichiers complet, comprenant :

le bas du boîtier

le haut du boîtier

le clapet

les boutons

Les boutons peuvent être imprimés en translucide afin de laisser passer la LED.
Il est conseillé d’imprimer en 0,12 mm, avec peu de remplissage, pour une meilleure transparence.
Pour ma part, j’utilise du PETG.

Le bouton Power pourra nécessiter un ajustement en fonction des défauts liés à vos impressions.
Pensez à bien nettoyer les surfaces avant l’installation des différents éléments.

100.2% pour du PLA 100.4% pour du PETG, 100.8% pour de l'ABS ( ECHELLE )

Les ressorts du clapet sont à récupérer sur la coque d’origine de la Mega Drive 2.

Avec cette console, je mets également à disposition un pad type arcade 6 boutons, en cohérence avec le look de la console.

viewtopic.php?p=39435&hilit=pad+triton#p39435
https://makerworld.com/fr/models/211274 ... ons-rpi-pc

Bonne impression à tous et passez de très bonnes fêtes

Contenu caché

Vous devez être inscrit et connecté sur ce forum pour voir le contenu caché.

[Xrider]

Magnifique !!!!
Félicitations !

[Brakvader]

Salut, super sympa, but why? Tu avais une console sans coque ? Ou bien tu n'aimais pas le design original ? Ou encore tout simplement pour le challenge. Bravo en tout cas.

[kitchen34]

Salut, super sympa, but why? Tu avais une console sans coque ? Ou bien tu n'aimais pas le design original ? Ou encore tout simplement pour le challenge. Bravo en tout cas.

Oh ca m'occupe

[kitchen34]

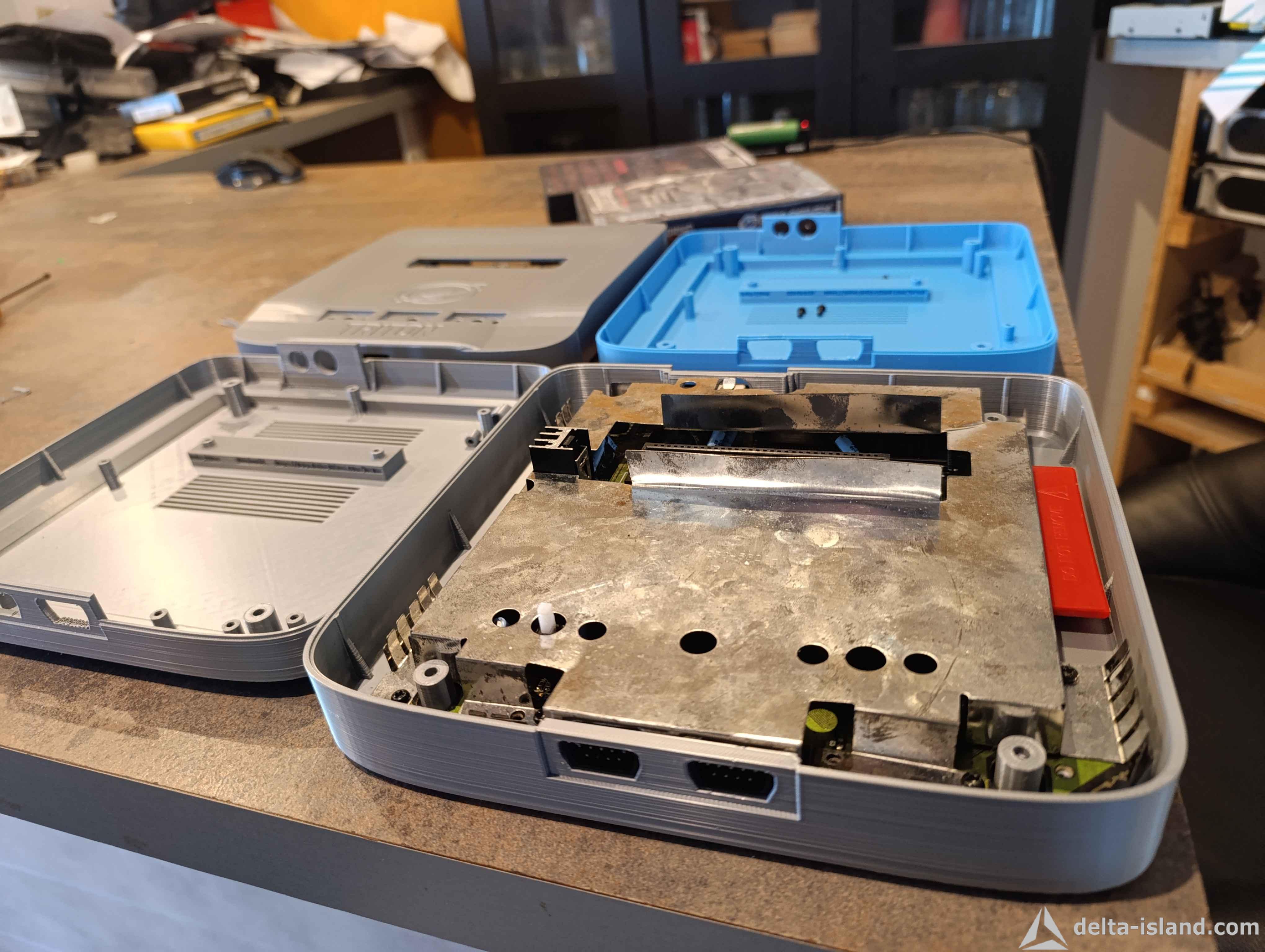

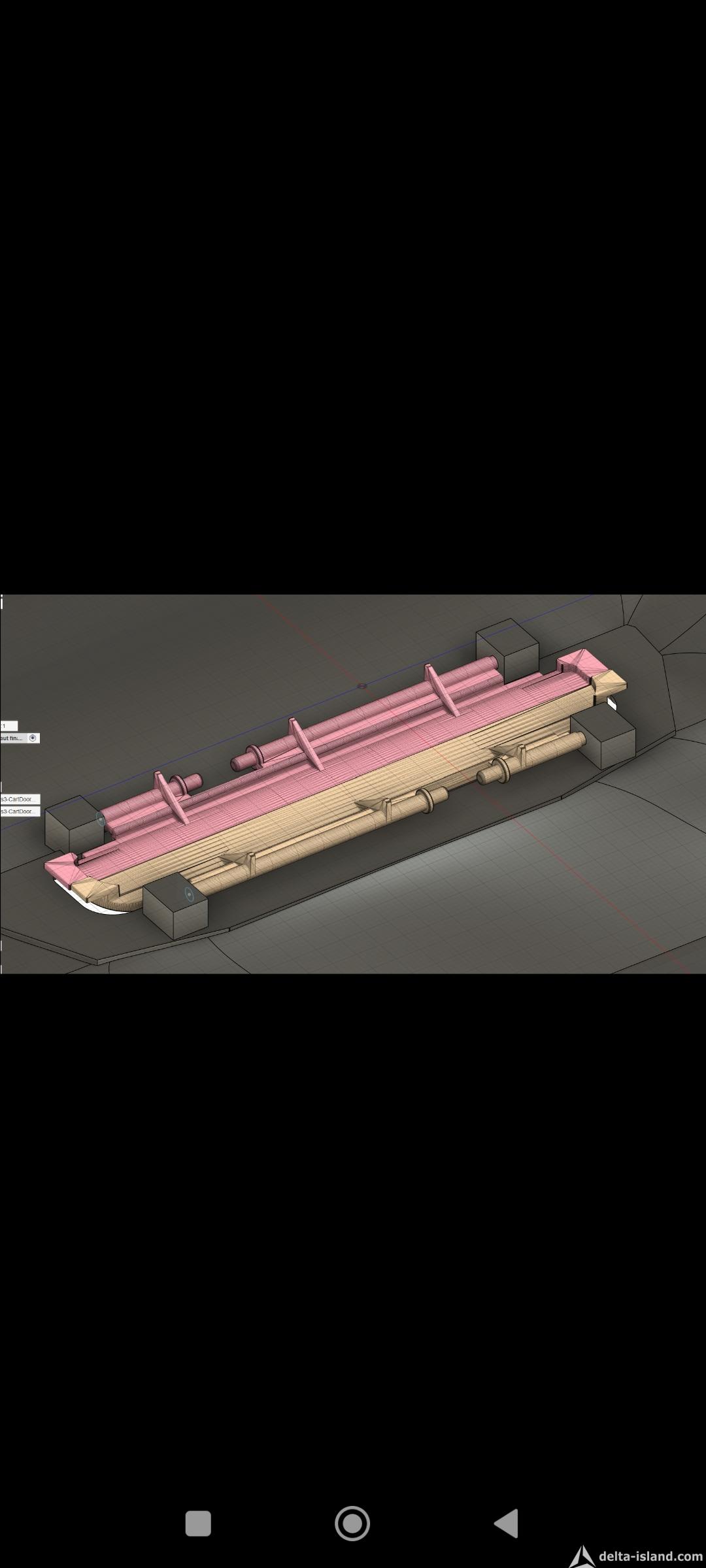

J'assemble tout a blanc, les renforts les supports clapets. Boutons. Une pause s'impose

Heuresement la Genesis 3 avec les clapets de disponible, j'ai pas eu a les faire

[kitchen34]

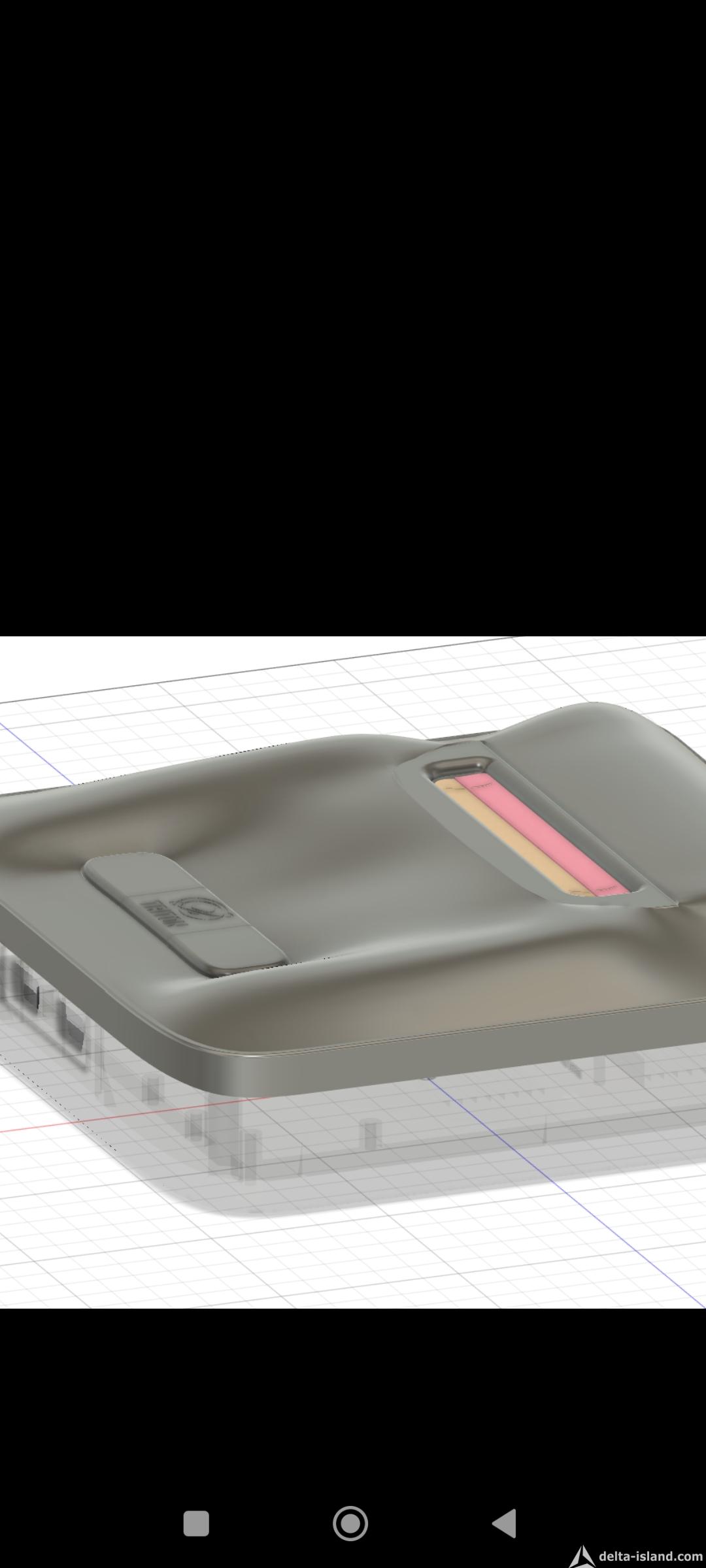

Voilà . Petit test en rendu réel pour bientôt

[Brakvader]

Salut, super sympa, but why? Tu avais une console sans coque ? Ou bien tu n'aimais pas le design original ? Ou encore tout simplement pour le challenge. Bravo en tout cas.

Oh ca m'occupe


Ah bah oui je veux bien te croire lol

[kitchen34]

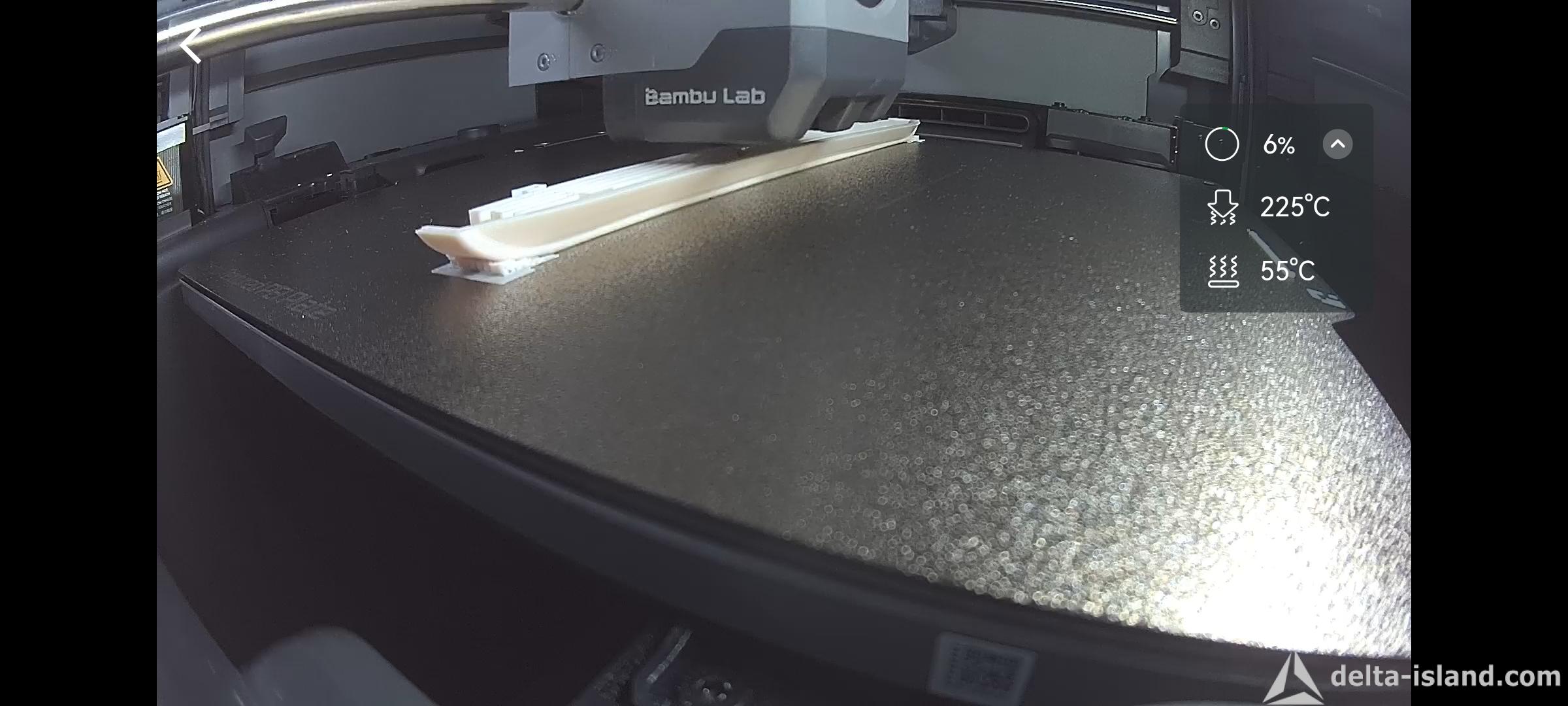

Belle galère a imprimer. Mais ça en valait la peine

[kitchen34]

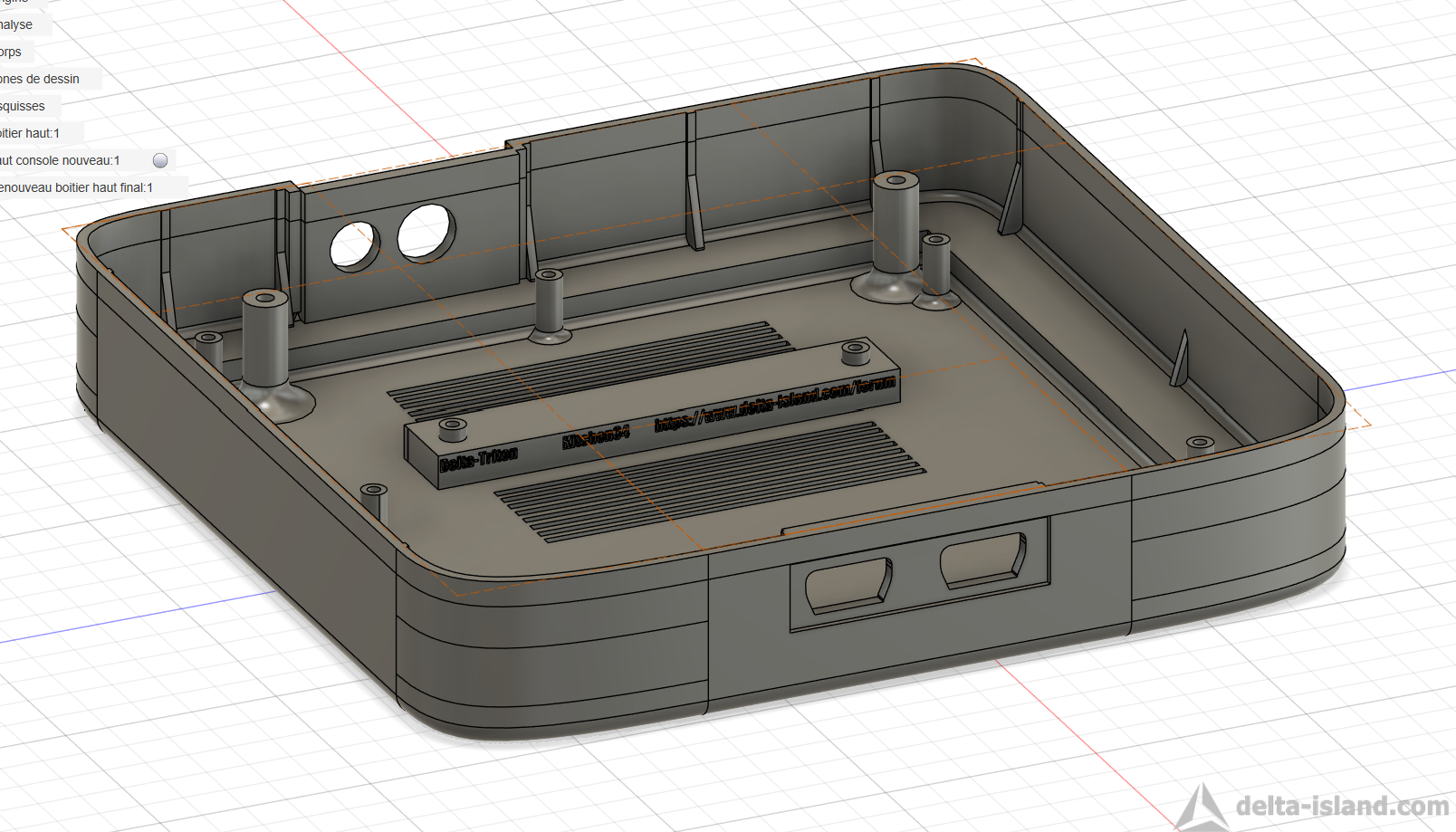

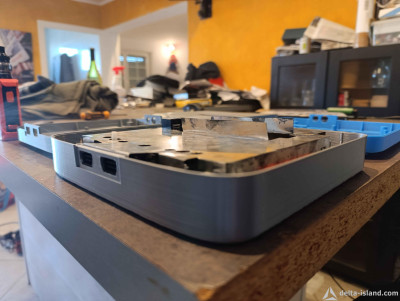

Le bas a réimprimé (j'ai fais quelques ajustements et renfort )

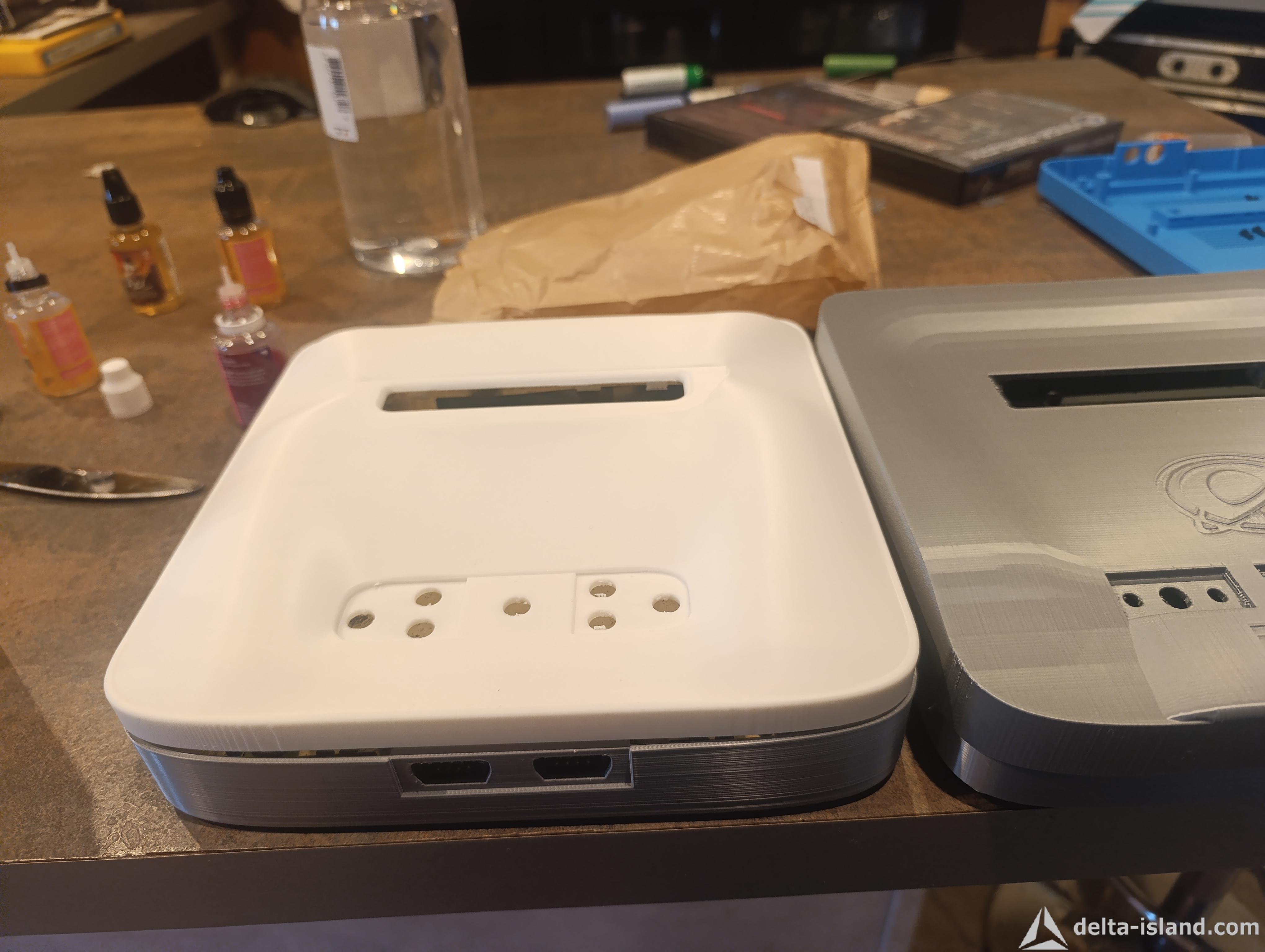

J'imprime les autres élements pour avoir un rendu réel de la bestiole

[kitchen34]

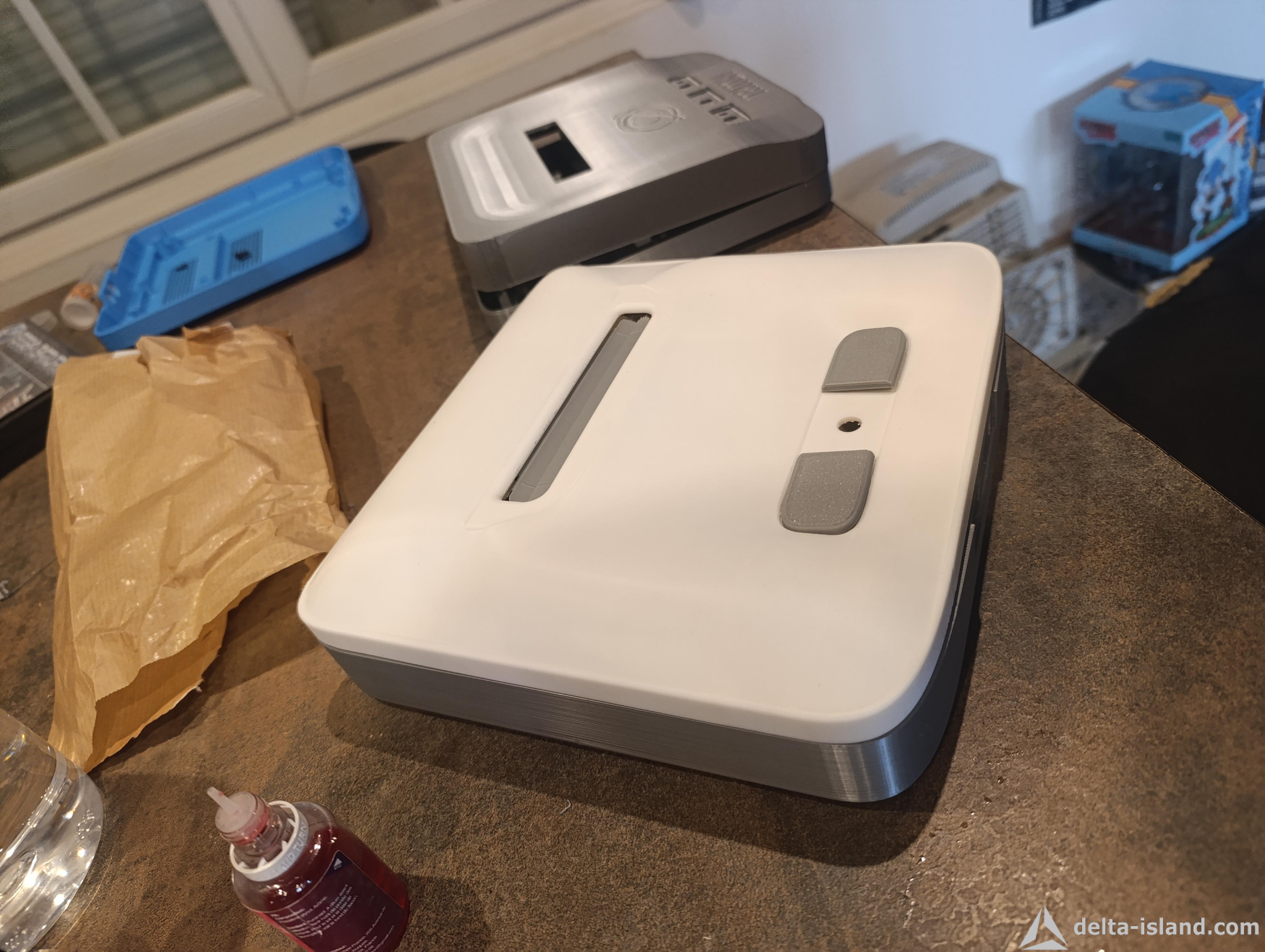

Pauffinage dernière ligne droite

[Vézèdka]

Je vous présente ici le projet Triton.

L’idée est simple : proposer un boîtier permettant d’intégrer une Mega Drive 2 en plug-and-play, sans aucune modification de la console.

Salut Kitchen,

Les finitions ont l'air nickels. On a l'impression que c'est fait en série, que ça sort d'usine.
Par contre, je comprends pas l'intérêt du projet... "proposer un boîtier permettant d’intégrer une Mega Drive 2 en plug-and-play, sans aucune modification de la console."... la MD2 est déjà plug-and-play, nan?! A moins que tu n'aimes pas l'esthétique de la MD2 (ce que je peux comprendre)? La première est tellement plus belle.
On voit sur la photo au-dessus que l'extension MegaCD n'a pas d'ouverture sur le côté... tu la condamnes?

[kitchen34]

Je vous présente ici le projet Triton.

L’idée est simple : proposer un boîtier permettant d’intégrer une Mega Drive 2 en plug-and-play, sans aucune modification de la console.

Salut Kitchen,

Les finitions ont l'air nickels. On a l'impression que c'est fait en série, que ça sort d'usine.
Par contre, je comprends pas l'intérêt du projet... "proposer un boîtier permettant d’intégrer une Mega Drive 2 en plug-and-play, sans aucune modification de la console."... la MD2 est déjà plug-and-play, nan?! A moins que tu n'aimes pas l'esthétique de la MD2 (ce que je peux comprendre)? La première est tellement plus belle.
On voit sur la photo au-dessus que l'extension MegaCD n'a pas d'ouverture sur le côté... tu la condamnes?

Changer l’apparence de la Mega Drive 2, c’était le but. Il faut dire qu’il y a encore deux semaines, je n’avais aucune connaissance du logiciel Fusion. Donc pour apprendre à m’en servir, j’ai dû vraiment m’y mettre.
Et finalement, c’était l’occasion rêvée pour me lancer et voir ce que je pouvais en faire…

J’avais vu passer le projet Neptune, que je trouvais sympa, mais il ne m’intéressait pas vraiment (et puis un Neptune, ça coûte cher). Alors je me suis dit : pourquoi ne pas créer la Triton (qui est une lune de Neptune) ? Avec un concept simple : une MD2 au look complètement différent.

Concernant la partie Mega-CD que j’ai mise de côté, c’est volontaire. Avec les EverDrives qui simulent désormais le Mega-CD, l’utilité de cet add-on devient assez limitée.
Une fois que tout sera fixé — mes côtes et les ajustements — vous aurez tout à disposition.
