[GUIDE] AmigaCD32 - Réglages de base du lecteur CDROM

[Xrider]

Salut,

Après avoir récupérer un petit nombre d'AmigaCD 32 HS, j'ai pu constaté que beaucoup de personnes avaient joués avec les potards de la carte CDROM.
Aprés avoir effectué plusieurs tests, je peux vous confirmer que les réglages suivants ont fonctionné a tous les coups, sans passer a l'oscilloscope les signaux.

Conclusion : Si vous avez perdu les réglages d'origine de votre carte CDROM, les valeurs suivantes pourront s'approcher au plus prés des réglage optimaux. Ce ne sera pas parfait, mais la console devrait normalement lancer les CD



Valeurs :

Contenu caché

Vous devez être inscrit et connecté sur ce forum pour voir le contenu caché.

[NutsSpecies]

Merci pour le partage c'est super cool

[Raoulator]

Bonjour,
Les valeurs données sont à mesurer entre quels points ?
On a 2 possibilités pour chaque résistance.

[Xrider]

Bonjour,
Les valeurs données sont à mesurer entre quels points ?
On a 2 possibilités pour chaque résistance.

Salut,

Effectivement, sur les résistances variables on a 3points :


Bonne remarque, dans le tutoriel ci-dessus c'est une information que je n'ai pas noté

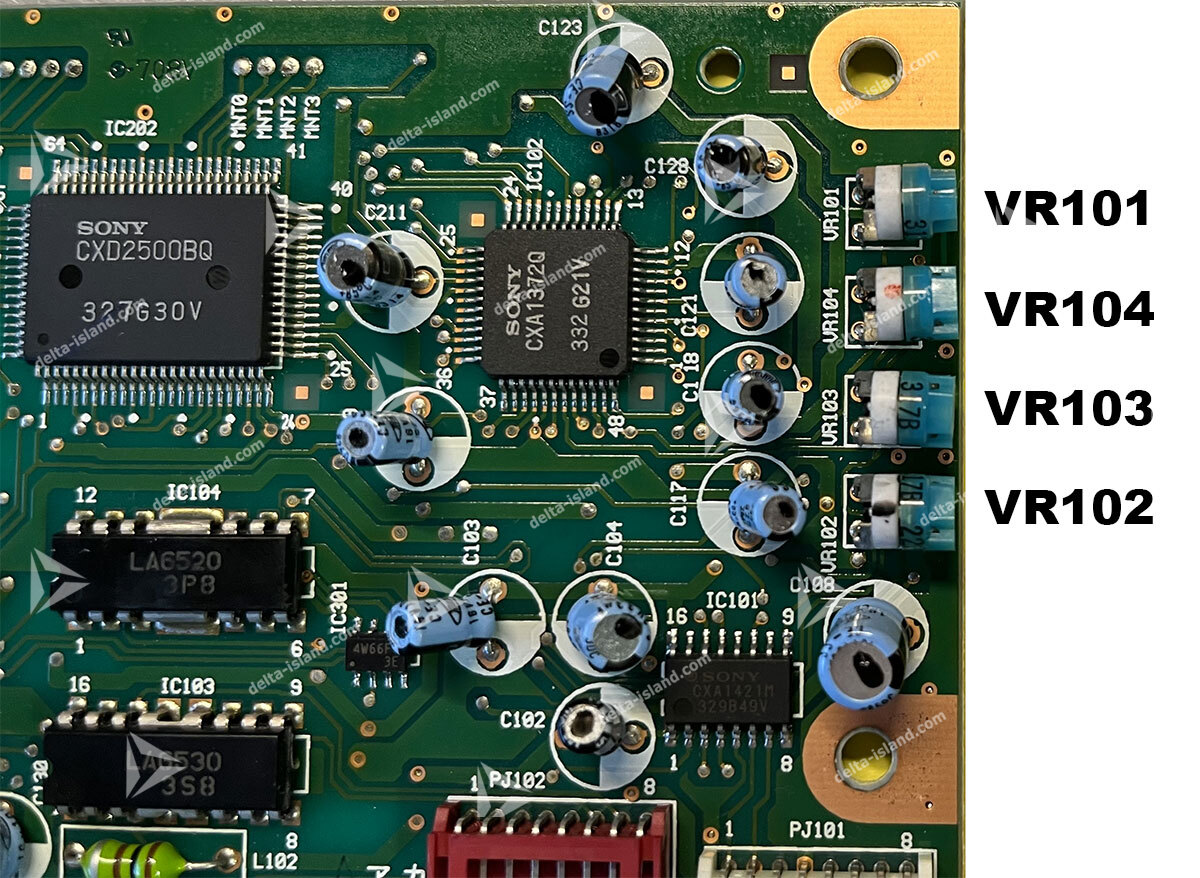

Je te propose de positionner les potards comme sur la photo :

Et de regarder sur quel points les valeurs se rapproche le plus de celle noté dans le tutoriel.
Si tu pouvais nous faire une photo en nous indiquant les bon point de réglage, je mettrai a jour le tutoriel, et surtout en te remerciant

[Raoulator]

Ok. Je ferai des tests et un compte rendu.
Par contre, j'ai un soucis avec vr101
Je suis à 9.36 KOhm au max
C'est bizarre d'avoir autant de chiffres significatifs sur la première valeur (précision à 0.001 kOhm) à comparer des autres (précision à 0.1 KOhm)

[Xrider]

Ok. Je ferai des tests et un compte rendu.
Par contre, j'ai un soucis avec vr101
Je suis à 9.36 KOhm au max
C'est bizarre d'avoir autant de chiffres significatifs sur la première valeur (précision à 0.001 kOhm) à comparer des autres (précision à 0.1 KOhm)

Merci

Tu confirmes que les 9.36K sont bien entre +V et GND ?

[Raoulator]

Oui. C'est ma valeur maximale. Les autres sont dans la fourchette.
J'ai essayé avec un cd gravé et je n'arrive a rien.
J'attends de recevoir un jeu original pour finir tout ca. J'ai une lentille d'avance au cas où.
Et si ca ne marche toujours pas, je passerai au reglage a l'oscilllo. Cela mettra peut etre en avant un soucis sur la carte.

[Xrider]

Oui. C'est ma valeur maximale. Les autres sont dans la fourchette.
J'ai essayé avec un cd gravé et je n'arrive a rien.
J'attends de recevoir un jeu original pour finir tout ca. J'ai une lentille d'avance au cas où.
Et si ca ne marche toujours pas, je passerai au reglage a l'oscilllo. Cela mettra peut etre en avant un soucis sur la carte.

Un bon petit recap il fera le plus grand bien
viewtopic.php?t=4451

[Raoulator]

Bon j'ai un problème de tension sur rf0

J'ai trouvé une vidéo qui confirme mes relevés de résistance.

[AmigaFred]

Je ne suis pas électronicien, mais une valeur sur une résistance variable, je la prendrais entre le - et le 'tap'. La valeur maxi on s'en fou un peu, d'après moi. Le but c'est d'avoir une bonne résistance et surtout une tension au 'tap'.
La vmax ne sert a rien, car on ne s'en sert pas, vu qu'on veut l'abaisser, ou plutôt la régler au 0.1 ou 0.01v près.

Je me trompe ?
