[HELP-ME] Spindle de PS1

[Escampe]

Bonjour,
Je viens ici poser une question car quelque chose m’échappe complètement.
Sur un lecteur ksm 440 acm de ps 1 scph1002, le moteur faisant tourner le disque ne s’actionne plus après l’avoir dessoudé/soudé du petit circuit connecté à l’alimentation du bloc optique pour remplacer la plateforme voilée plus facilement.
Je précise que le moteur est fonctionnel car tourne lorsqu’il est branché sur une pile aaa.
Pourriez vous m’éclairer sur lorigine de ce problème et si possible m’indiquer comment le résoudre?
En vous remerciant beaucoup par avance!
Bonne journée

[Bouz]

N'y connaissant rien en PS1... tu as soudé les fils dans le bon sens?

[Escampe]

Bonjour,
Merci pour ta reponse.
Pas de polarité sur ce « rotor ». Mais jai quand même essayé les deux sens de soudure : meme résultat…

[Xrider]

Salut,

Il faut plusieurs conditionspour activer la rotation du spindle ps1.

As tu un autre optique ps1 pour tester ta console ?
On va commencer par vérifier que ta carte mère fonctionne toujours

[Seb_48]

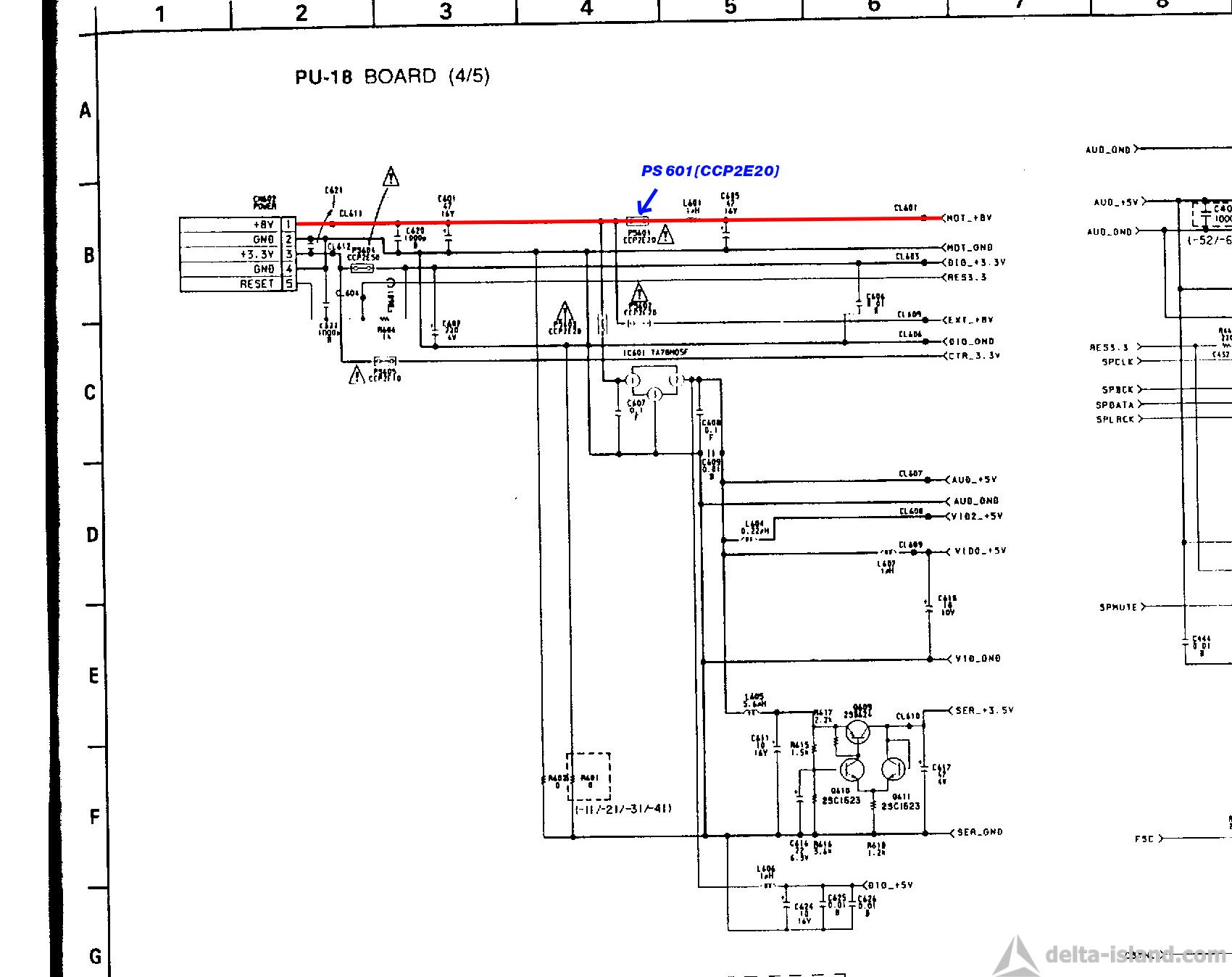

Vérifie si le fusible PS601 est claqué. Et vérifie les autres fusibles au cas où.

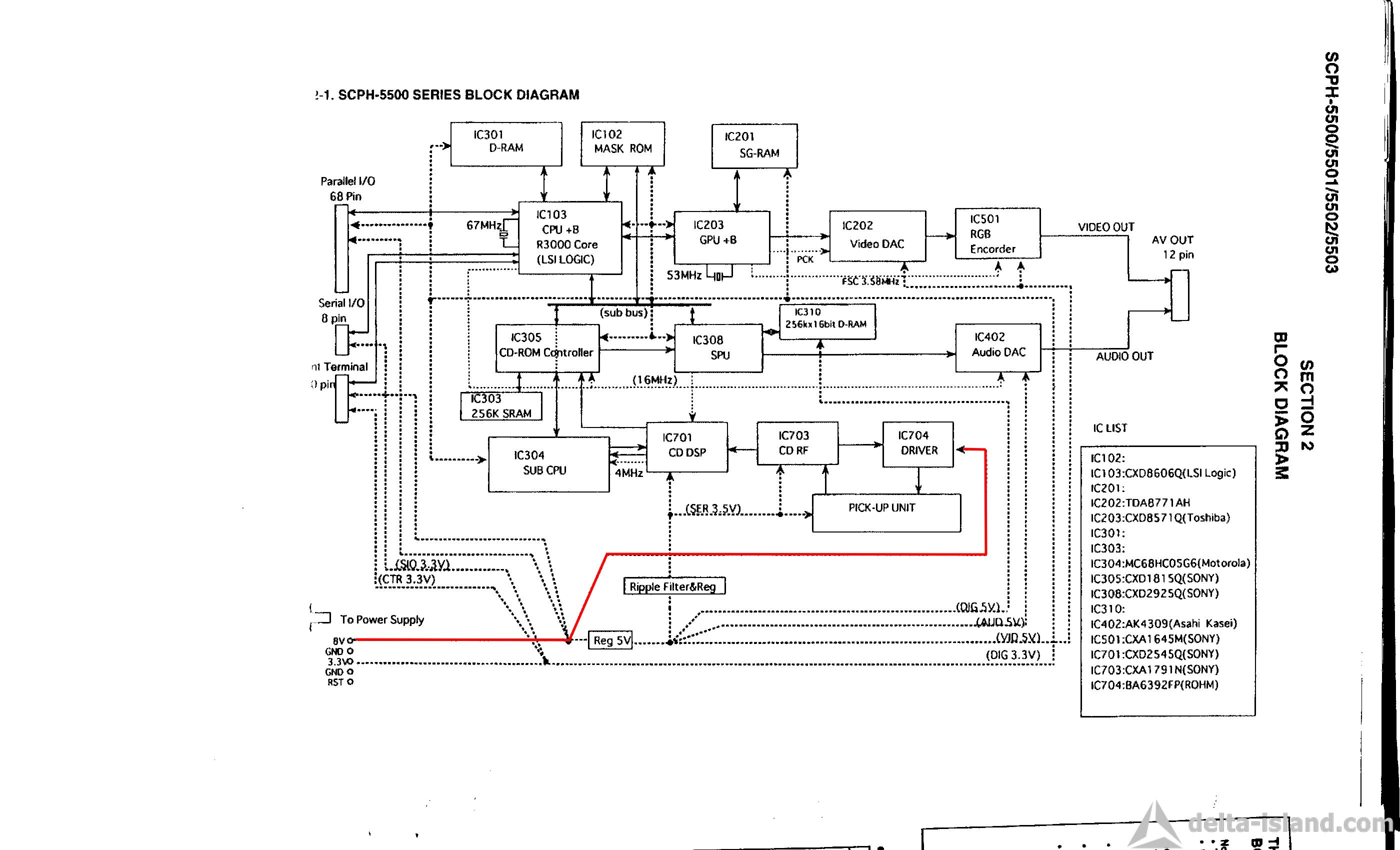

Il n'y pas de manuel de service pour une 1002 (pu-7 et pu-8). Je me suis servi du manuel d'une 5502 (pu-18).... Les schémas sont similaires.

[Kr4ken]

Salut !
Je me pose la question si tu ne dois pas actionner le micro switch de détection de capot fermé qui est sur la CM ?

[Escampe]

Bonjour à tous,

Merci pour vos réponses, voici les miennes en retour :
Kr4ken : j’avais bien simulé la fermeture du capot en actionnant le switch manuellement.
Seb_48 et Xrider : la carte mère est 100% fonctionelle. Merci pour le schéma que je garderai précieusement.

Je complète ma question initiale en précisant que le disque tournait sans problème avant de dessouder les câbles du spindle.

[Kr4ken]

Est tu sûr de tes soudures / les as tu refaites au cas où ?
Franchement je ne pige pas trop.
Le micro switch de butée peut être ?
As tu remis le chariot sur sa position initiale ou essaye de le mettre entre deux positions ?

[Xrider]

Bonjour à tous,

Merci pour vos réponses, voici les miennes en retour :
Kr4ken : j’avais bien simulé la fermeture du capot en actionnant le switch manuellement.
Seb_48 et Xrider : la carte mère est 100% fonctionelle. Merci pour le schéma que je garderai précieusement.

Je complète ma question initiale en précisant que le disque tournait sans problème avant de dessouder les câbles du spindle.

Essaye de faire un test croisé avec un autre bloc optique. Il n'est pas exclu que la carte mère soit devenu HS suite a un court-circuit (fusible HS).

[Bouz]

Sur pile, le moteur tourne quel que soit le sens du branchement?
Des chances qu'ils aient mis dessus une diode de protection de polarite qui court-circuite la pile (pas super grave pour un test d'une seconde), mais qui fait sauter le fusible direct sur la carte?
