[Schéma électrique] Nintendo Famicom

Message par Xrider »

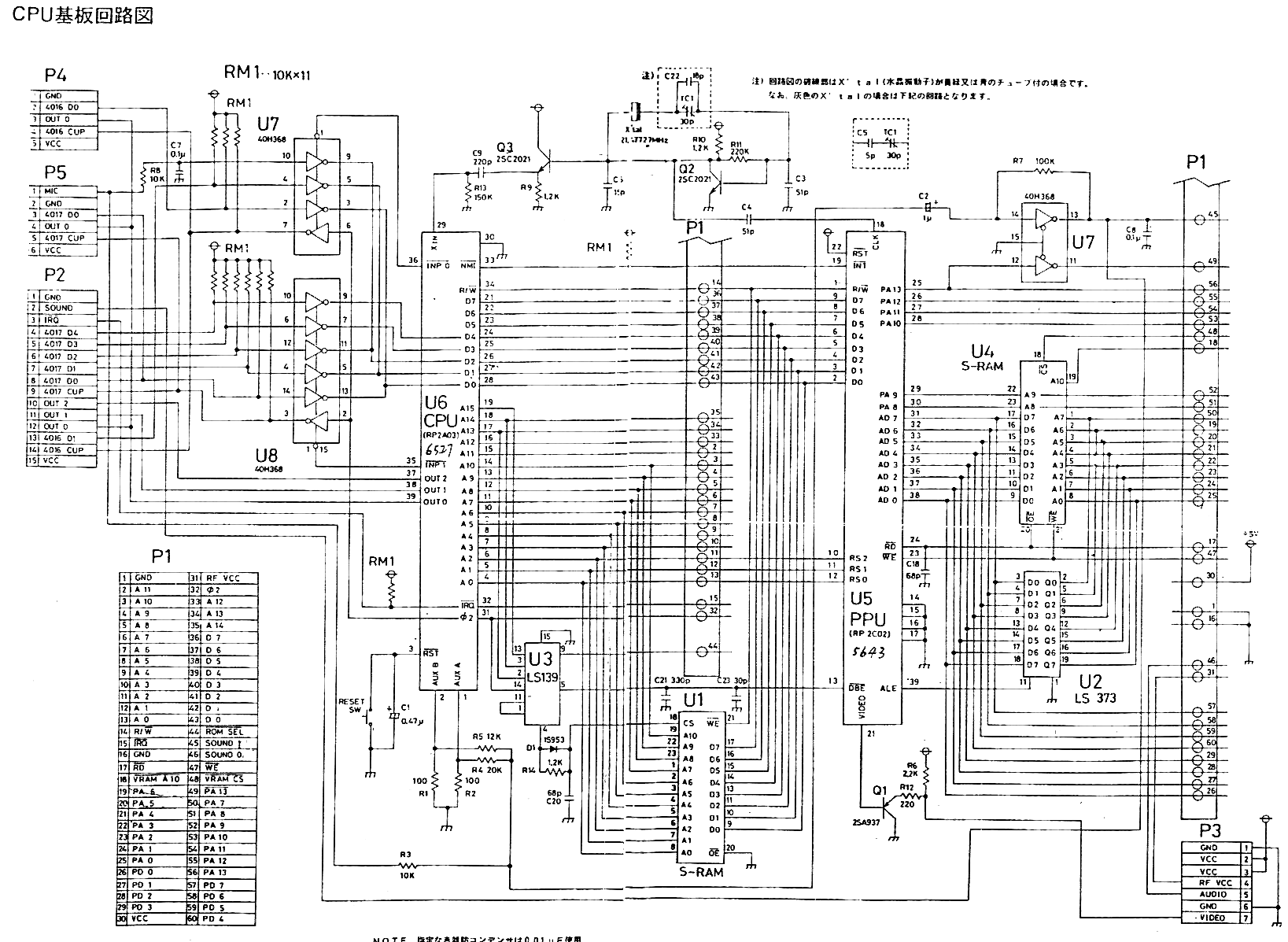

Schéma électrique de la Famicom :

https://www.delta-island.com/images/tut ... ematic.png
Delta Store - Modchip - Mods - Tools - Modification pour vos consoles de jeux video
Delta island - Jeux Vidéo - Retro-Ingénierie - Développement Hardware & Software
Haut
Avatar du membre
kitchen34
Expert Technique
Expert Technique
Messages : 4233
Enregistré le : ven. 10 déc. 2021 18:19
Pays : 🇫🇷 FR

Re: [Schéma électrique] Nintendo Famicom

Message par kitchen34 »

Merci :)
