[Impression] Projet TRITON 16 Bits Sega...

[kitchen34]

[kitchen34]

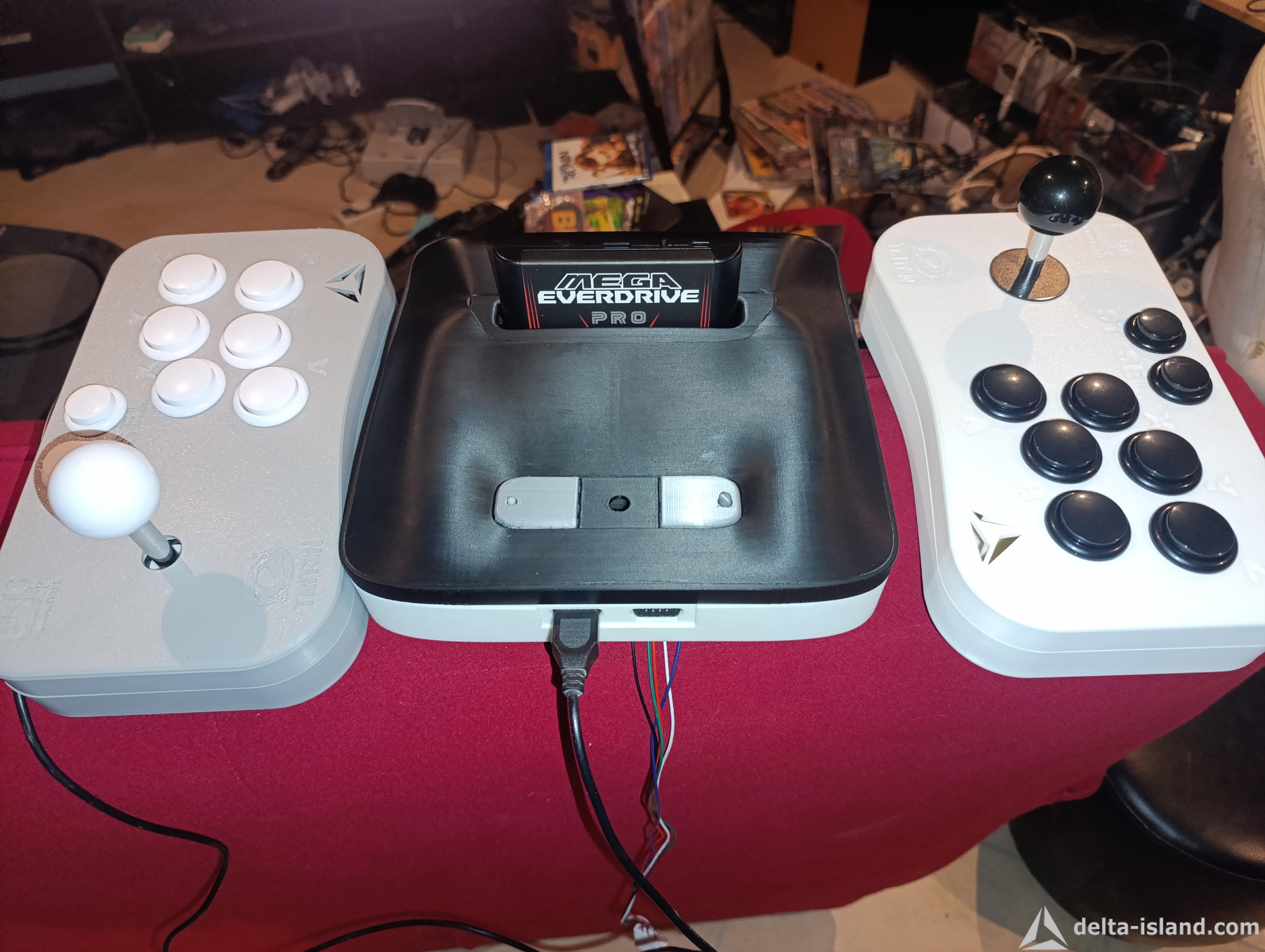

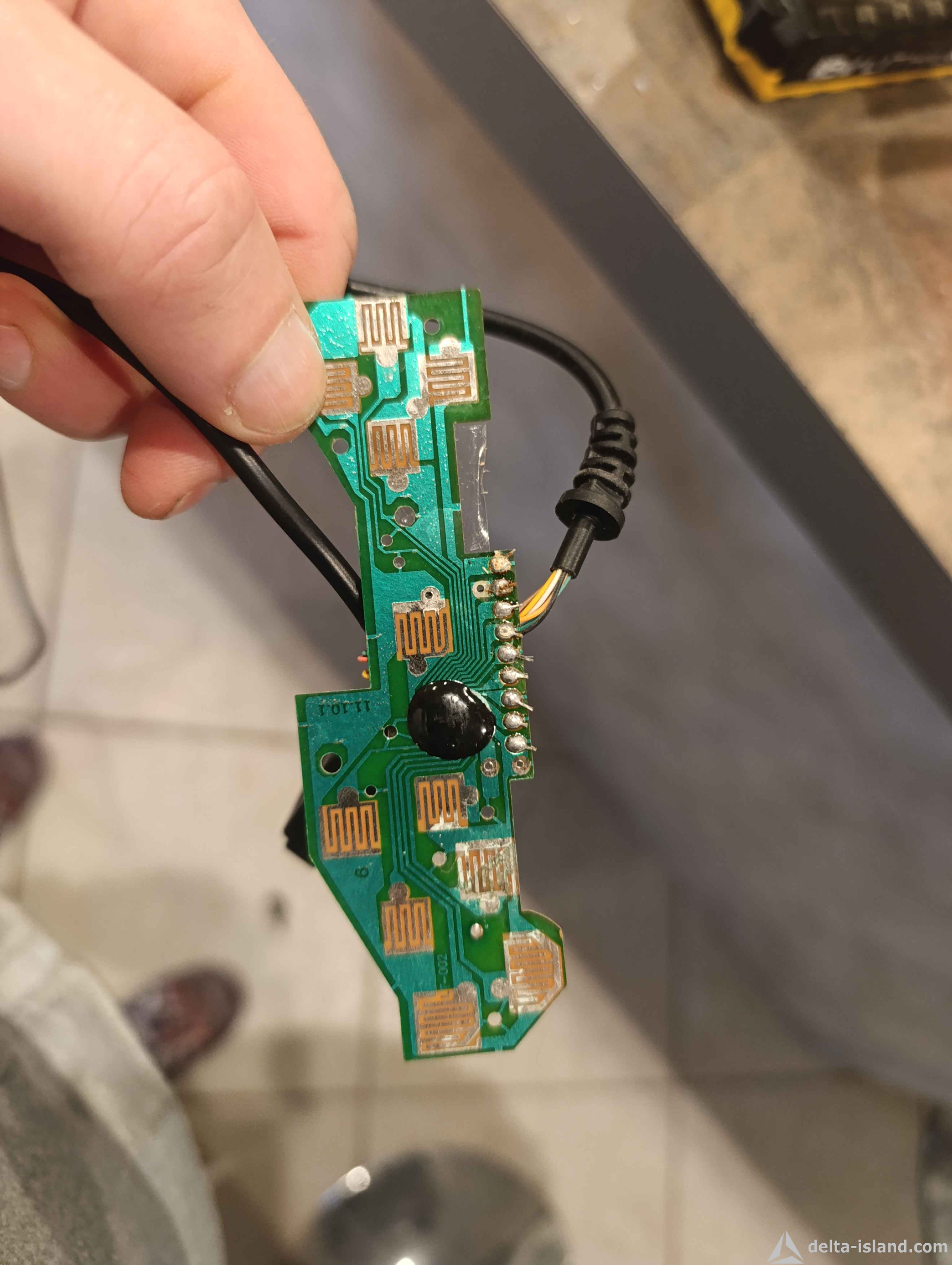

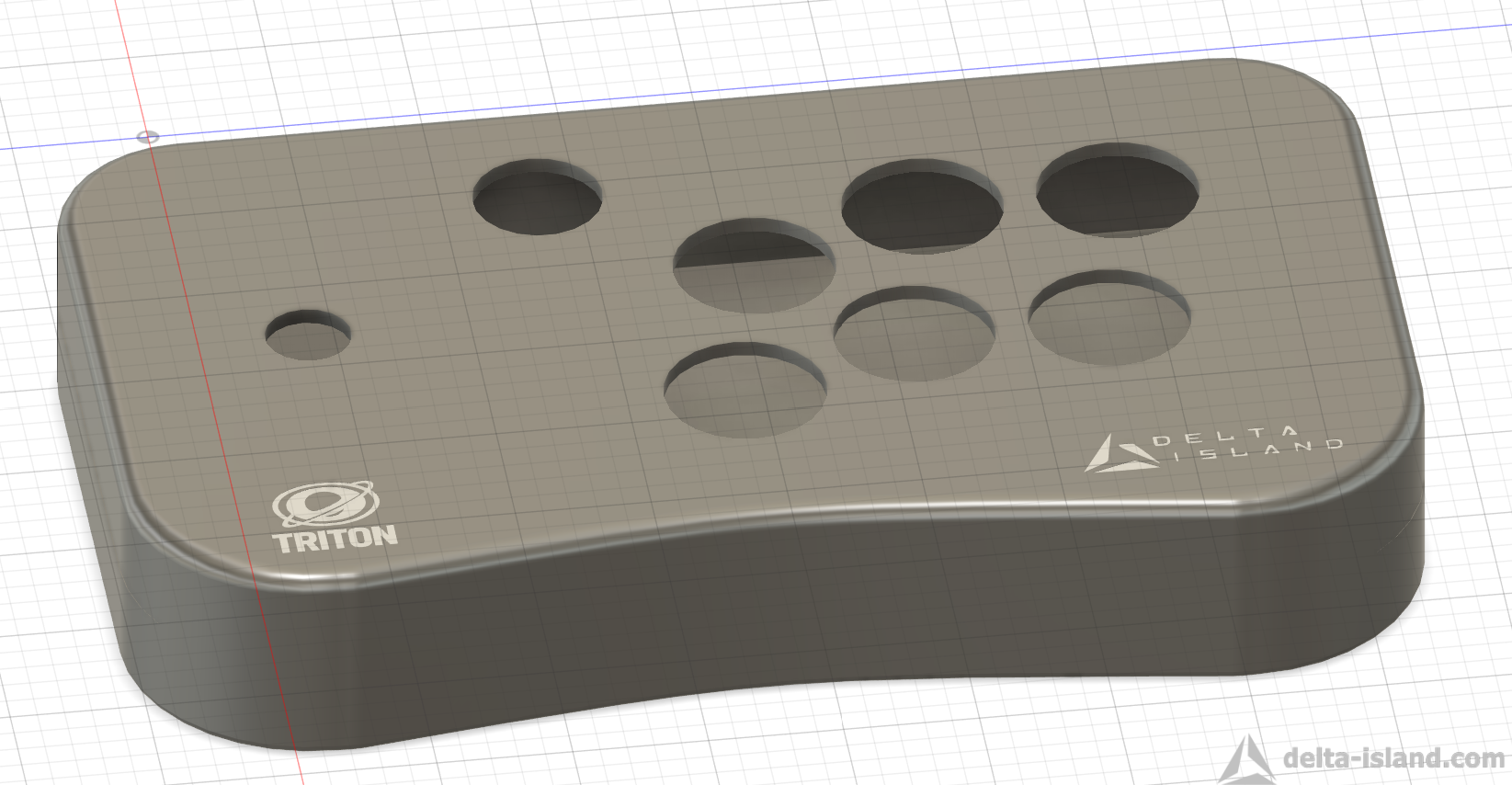

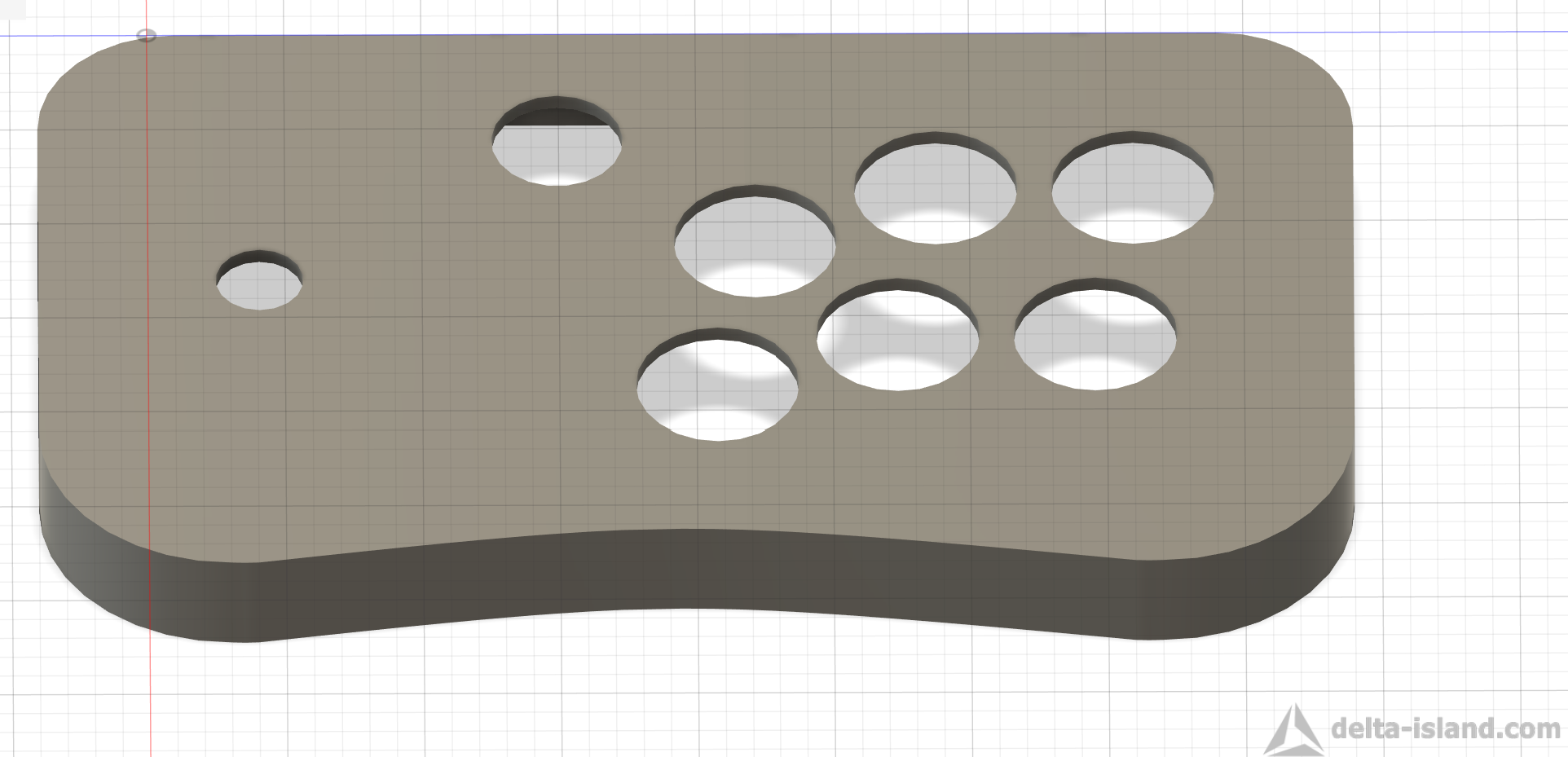

L'arrivage du Pad officiel Triton

[kitchen34]

A oui quand même.

Pour une version bêta. Il a de la gueule.

[kitchen34]

Enfin sur la dernière ligne droite... Bientôt je rend disponible la triton pour habiller vos Megadrive 2 .

Présentation du produit fini d'ici peu. Et impression ABS

[kitchen34]

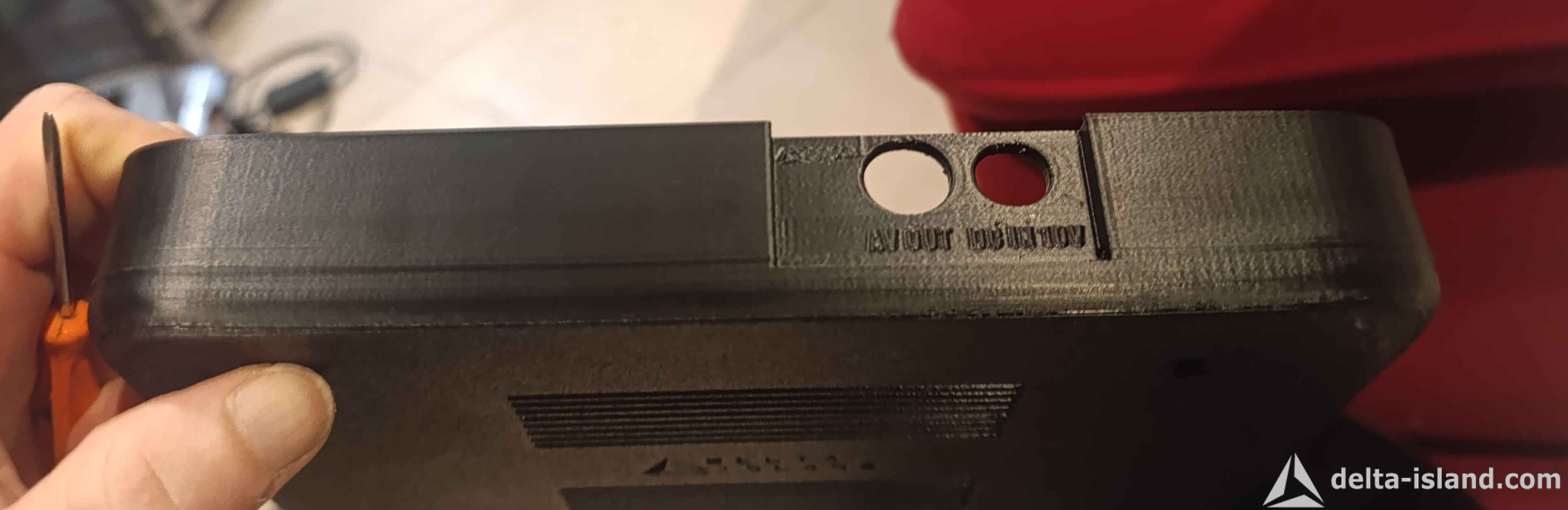

Je revois bouton power reset ect. Je fais le look suivant les coloris choisi...

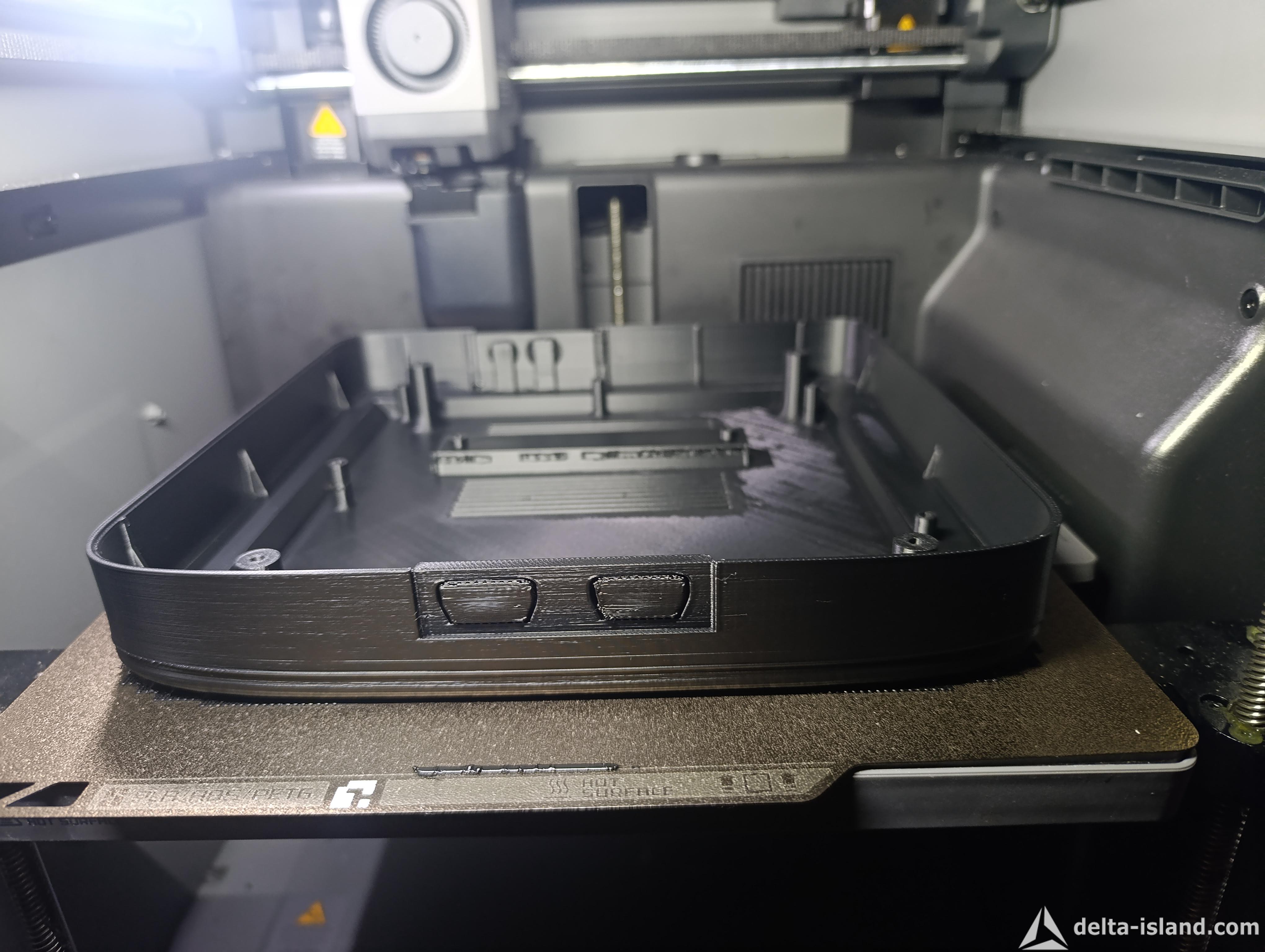

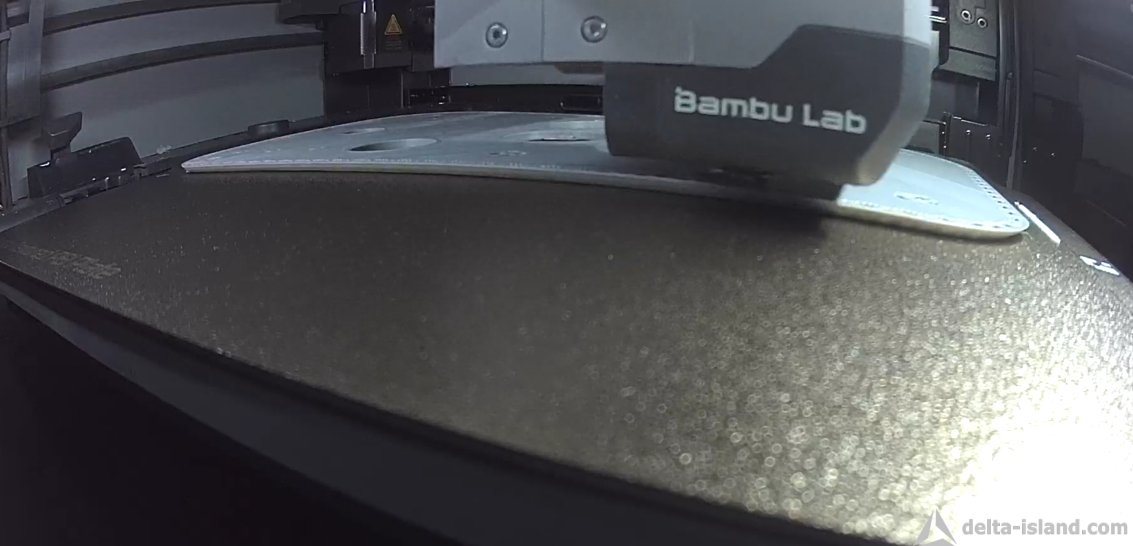

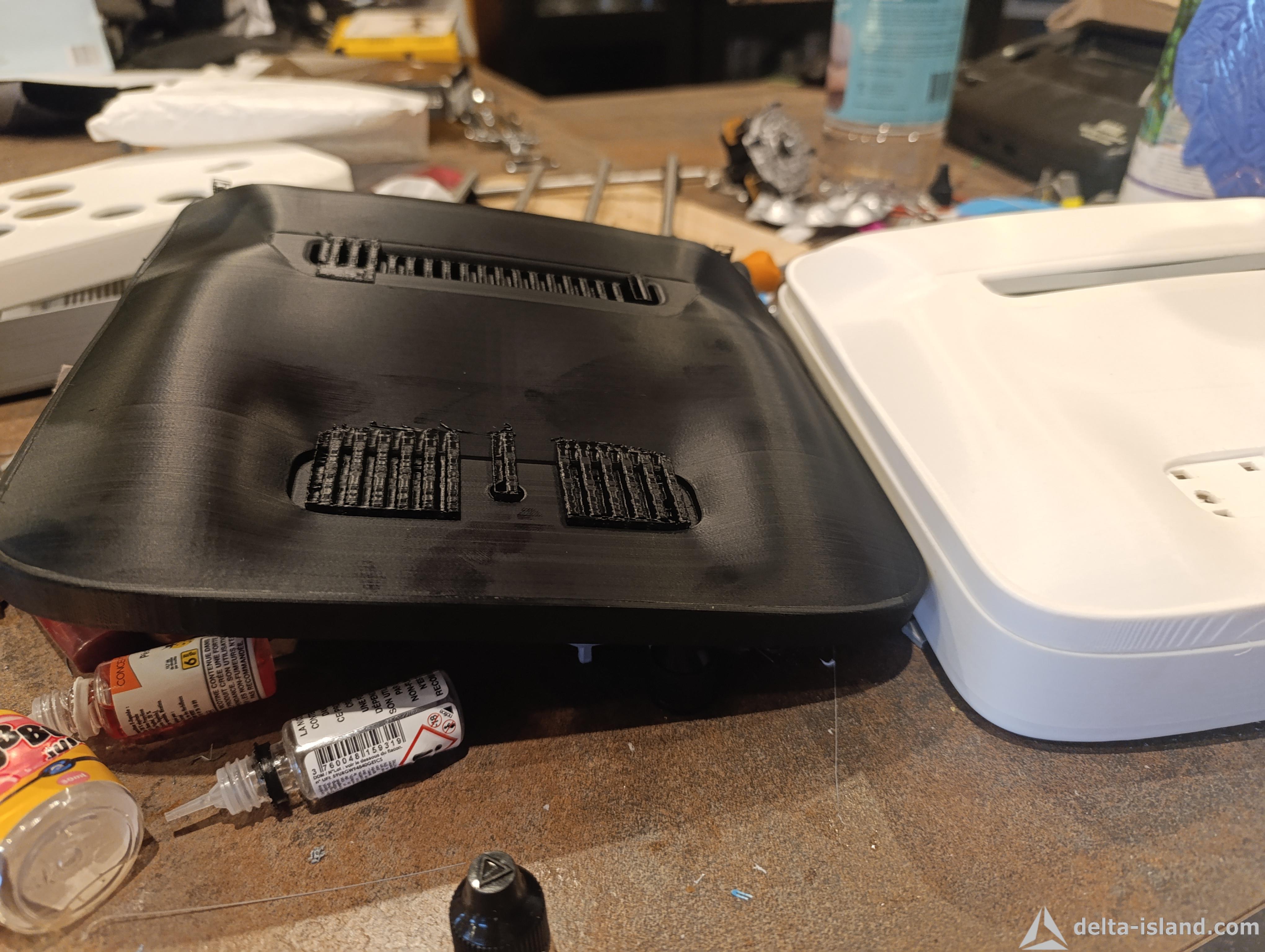

Le noir viens de sortir de l'imprimante.

[cazeysan]

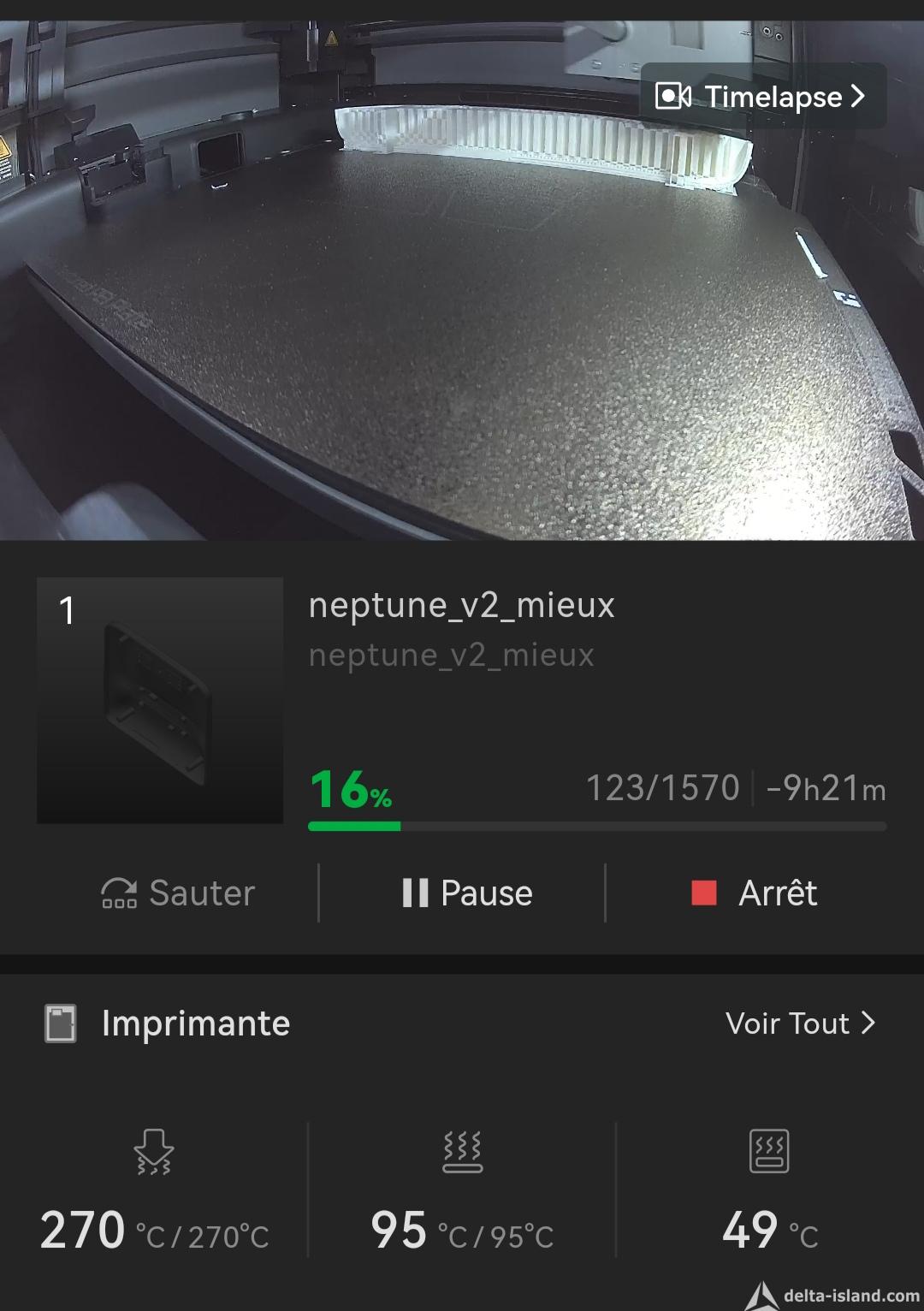

''Neptune_v2_mieux''
Ça c'est du versioning !

[kitchen34]

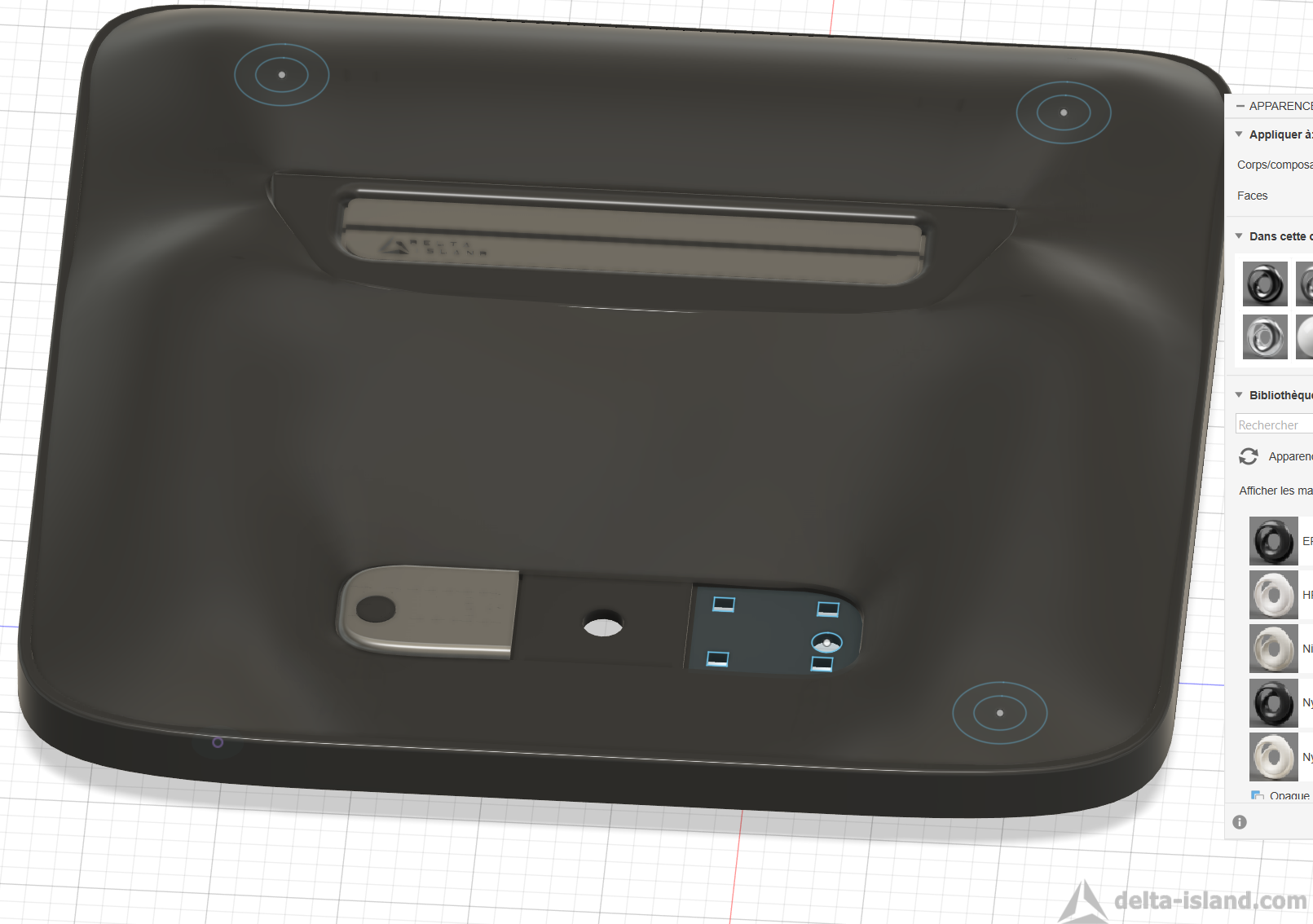

Oui j'ai que 2 mois d impression dans les pattes et 1moi et demi de création 3D mon cher

[kitchen34]

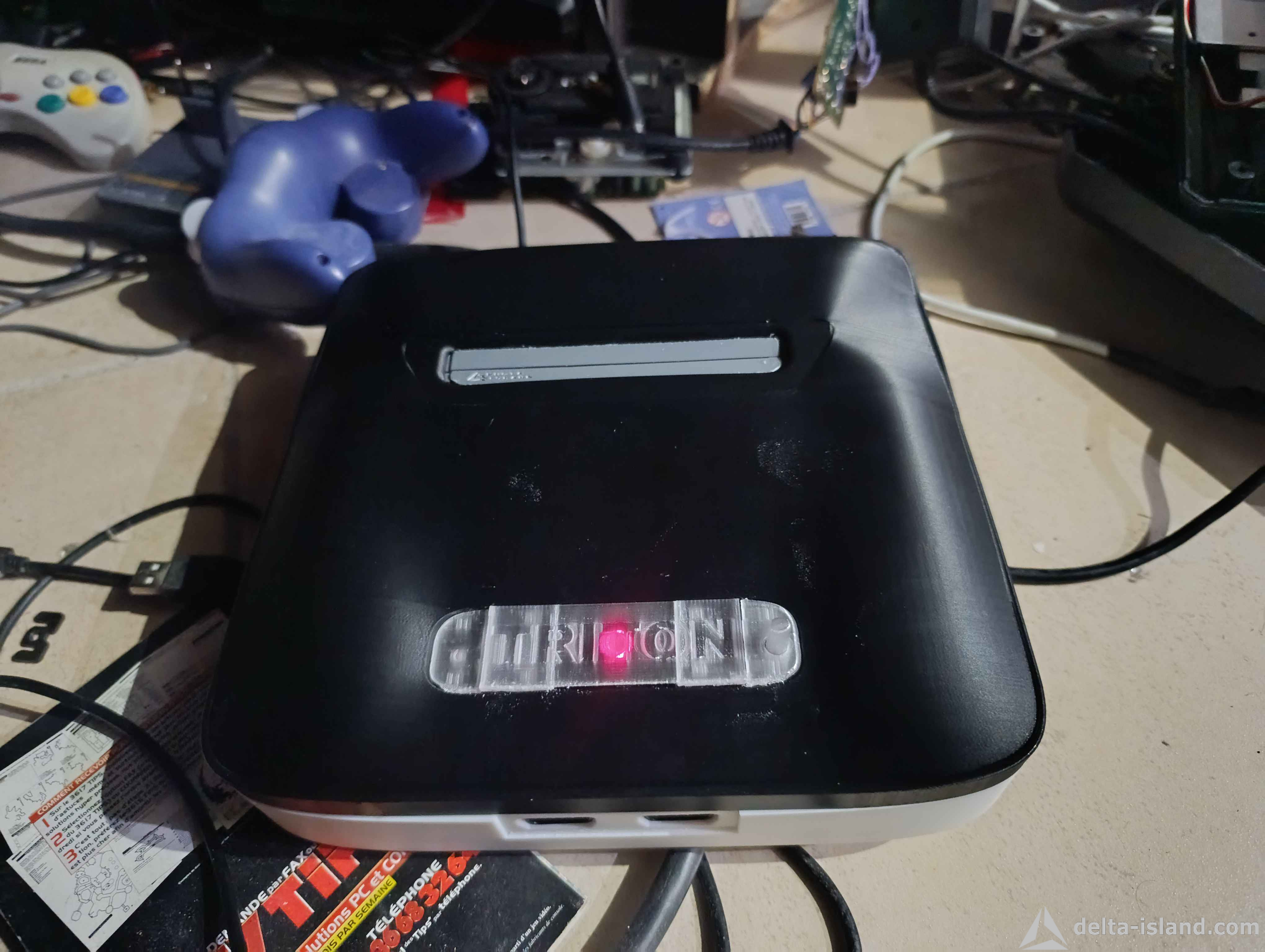

Voilà, au final j’ai trouvé une solution. Je tente le translucide en PETG.
Je reprends les cotes, ça prend énormément de temps.

Le bouton reset prendra 2 mm de hauteur en moins, et la plaque sera réajustée.

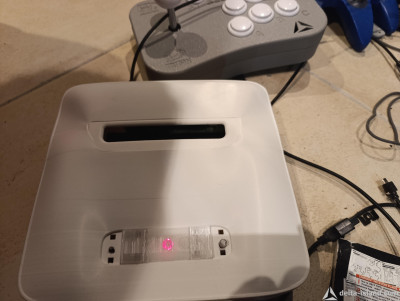

L’impression en PETG translucide n’est pas forcément obligatoire, mais la LED sera remplacée par un modèle beaucoup plus puissant, ce qui donnera un effet visuel plus sympa.

Le bouton power est finalement le plus compliqué : il faut l’ajuster précisément pour qu’il fonctionne correctement

Les matériaux travaillent différemment. Même à l’impression, selon la matière utilisée, la taille de la coque peut varier de 2 à 6 mm.
L’ABS est celui qui pose le plus de problèmes, avec presque 1 % d’erreur (≈ 0,8 % ).

[cazeysan]

Courage !

[kitchen34]

Courage !

Merci c'est vrai que je sature a force.

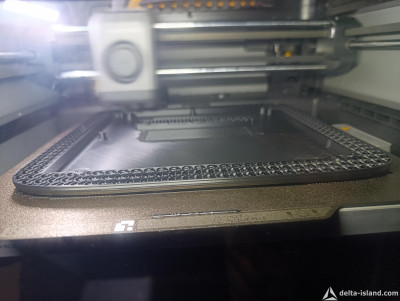

Avec un profils d impression 0.16mm

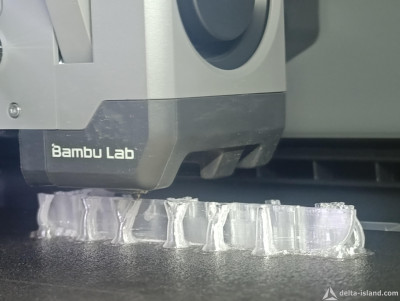

15% remplissage. Vitesse 50% et le plateau a 75 degrés fils petg a 255 degrés. Et surtout support arbre. Ça devrait le faire... Avec un Radeau

Avec les pluies coupure d électricité. En prime. Ça a bien repris. Mais franchement...

[kitchen34]

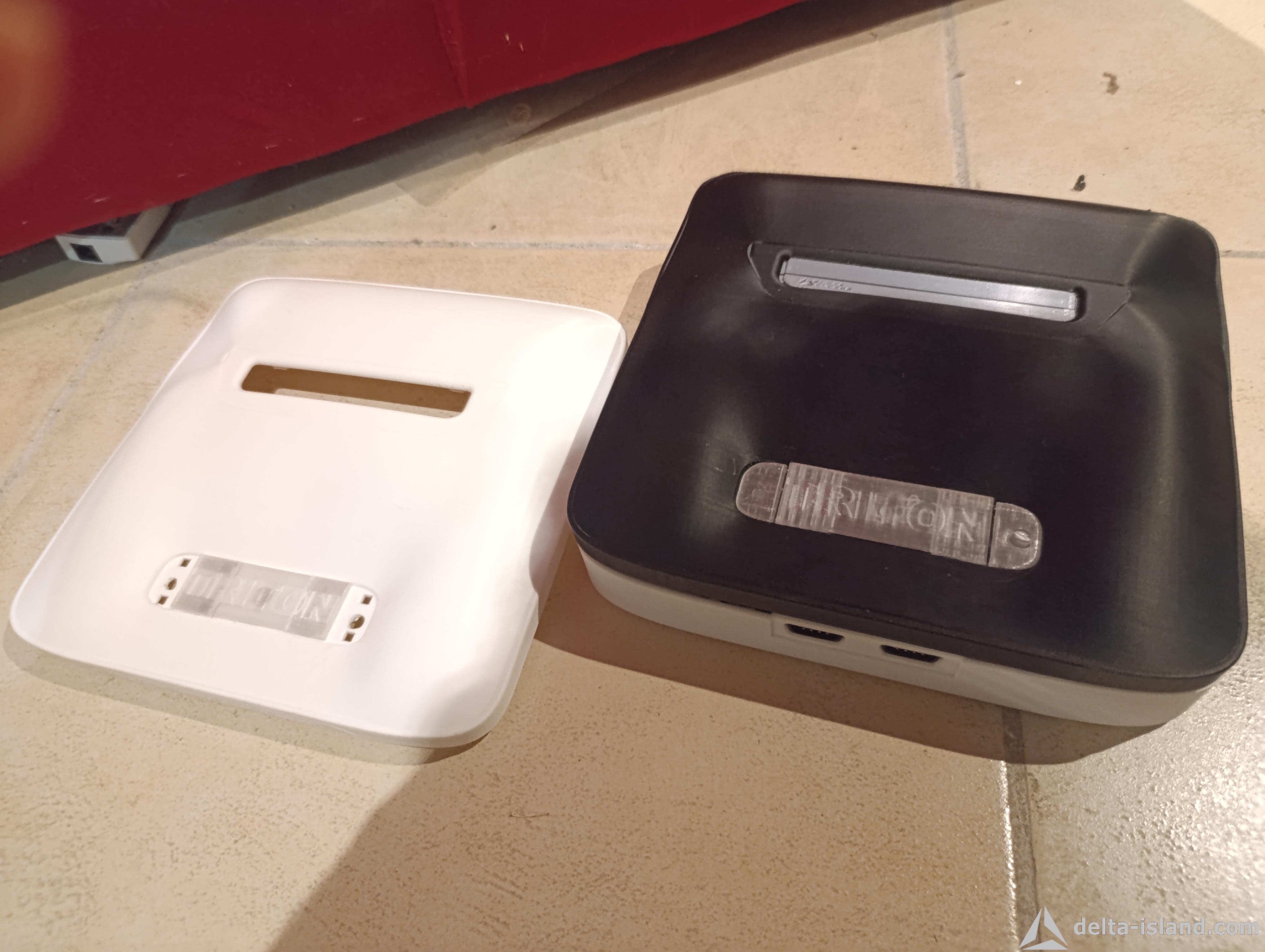

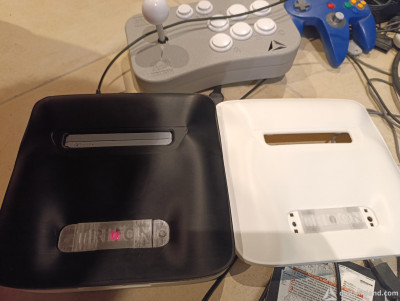

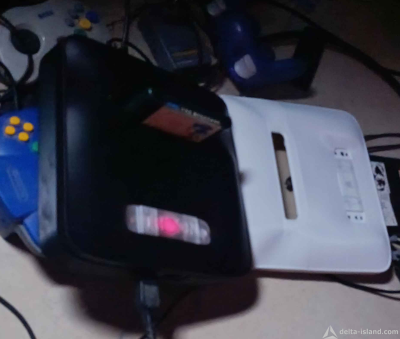

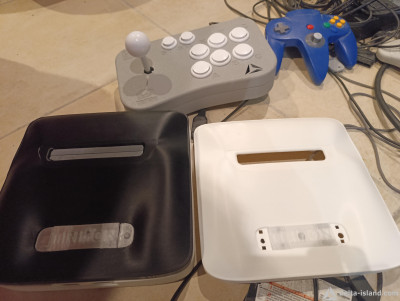

Voilà suivant le coloris.

Un coup d ABS pour en faire une totalement blanche et noire.. puis ça permet de retester les models

[kitchen34]

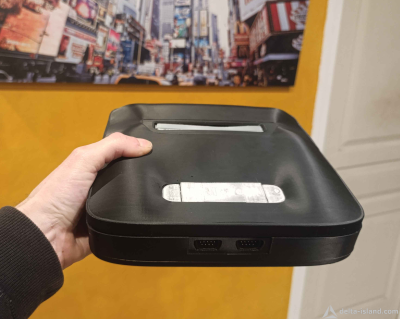

Un beau bébé. Y a pas a dire . L abs.

Projet mené à bien.

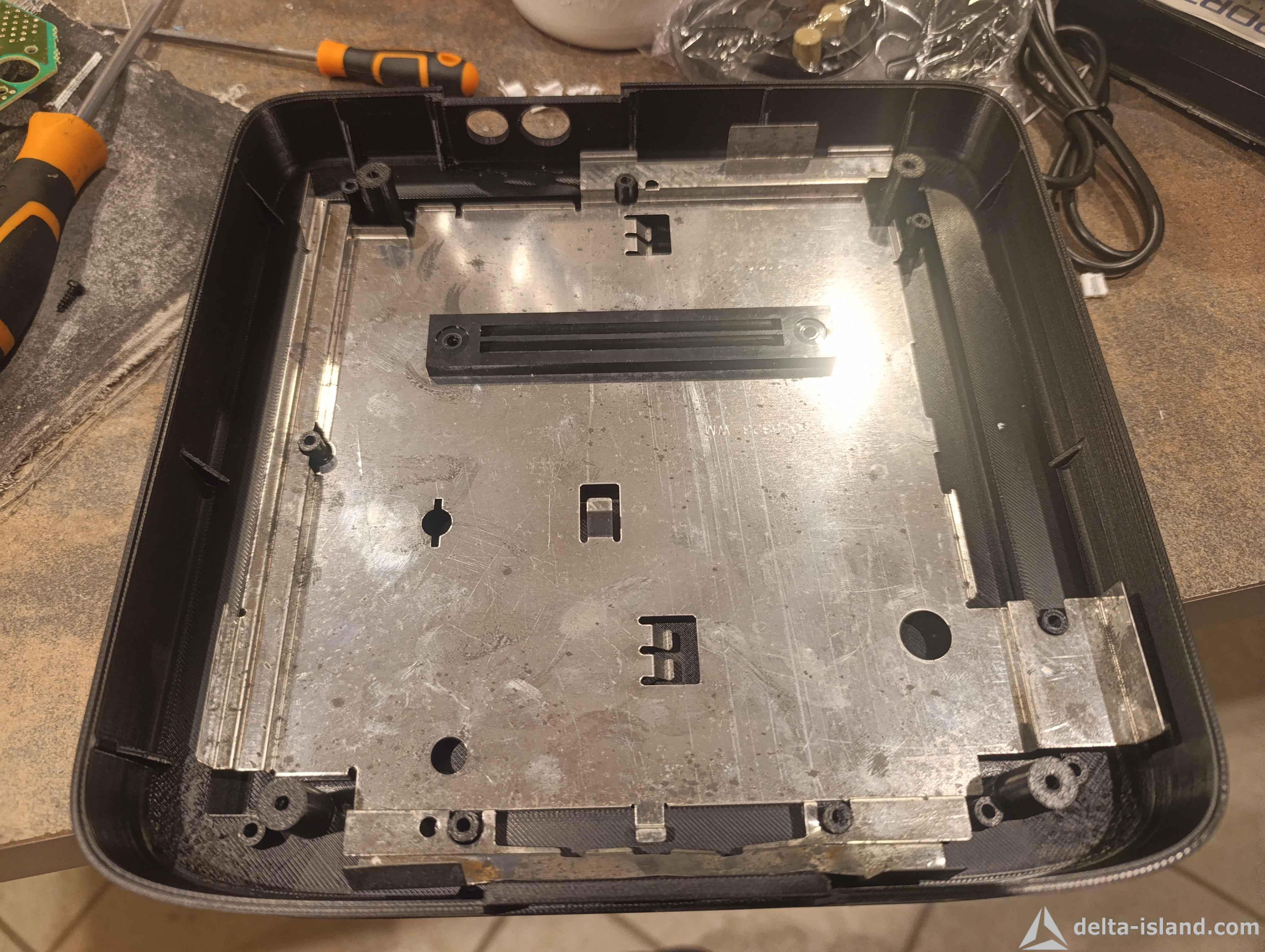

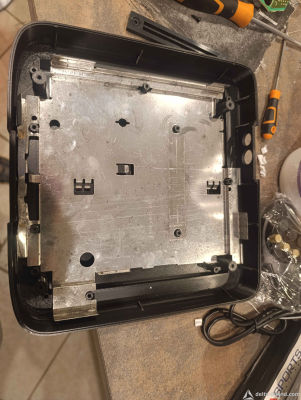

Le plastique a maintenant refroidi. Les dimensions sont conformes à 100 %, avec une échelle majorée de 0,8 % pour le plastique ABS. Toutes les vis tombent parfaitement en face. La carte mère s’insère au chausse-pied : c’est parfait.

Demain, je vous distribue le projet accompagné des instructions.
