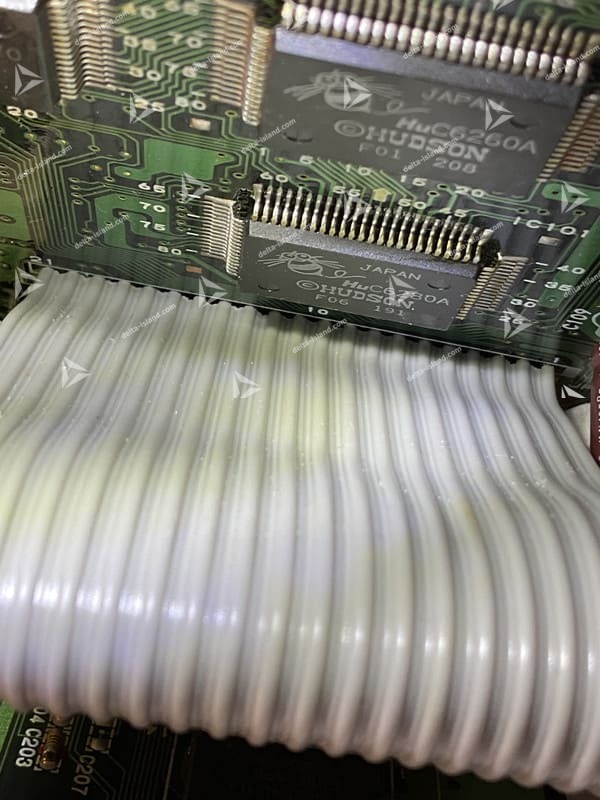

Exemple de résultat final : nappe réparée et soudée proprement
Introduction
Dans ce tutoriel, je vous montre comment réparer une nappe de HuCard sur une console PC Engine. Cette méthode permet de conserver la nappe d’origine et d’économiser une réparation coûteuse ou un remplacement complet. Le processus demande de la précision, de la patience et un peu de savoir-faire avec le fer à souder. Le résultat ? Une carte réparée proprement, fonctionnelle, et fidèle à l’originale.
Difficulté
Matériel nécessaire
- Tournevis
- Clé Allen
- Ruban adhésif
- Fer à souder
- Tresse à dessouder
- Brucelles (pince fine)
- Scalpel ou lame très fine
- Pince à épiler (ancienne, de préférence)
- Étain fin pour électronique
- Loupe (facultatif mais recommandé)
1 - Préparation du matériel
Avant de commencer, préparez et vérifiez l’état de tous vos outils. La brucelle et la pince à épiler doivent être fines et précises. Assurez-vous d’avoir un fer à souder réglé à basse température (env. 300-320°C) pour éviter d’endommager la carte ou les pistes. Installez-vous dans un espace bien éclairé et dégagé.
2 - Réparation de la nappe
Étape 1 : Retrait des anciens fils

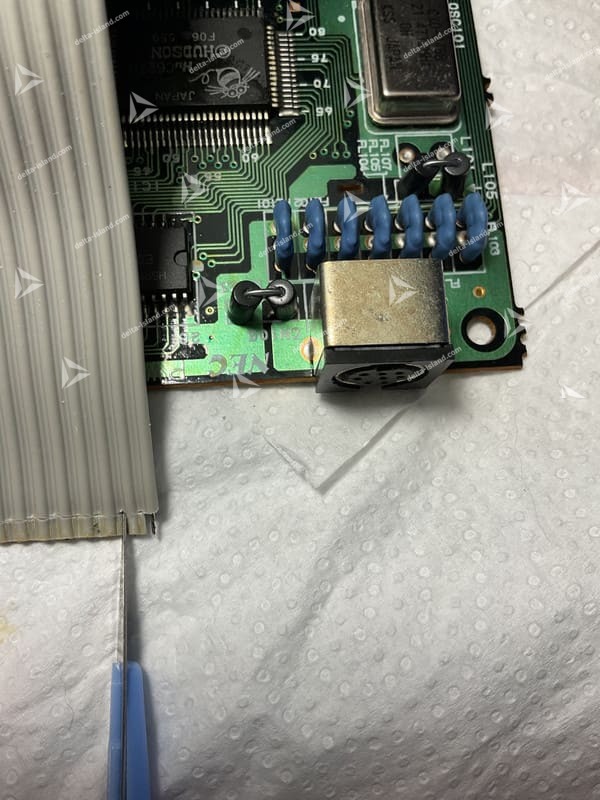

1. Cassez les fils restants en bougeant délicatement la nappe.
2. Nettoyez les trous métallisés avec précaution : utilisez une brucelle pour retirer les morceaux visibles et chauffez légèrement pour les faire sortir.
3. Finalisez le nettoyage avec de la tresse à dessouder pour éliminer toute trace d’étain ou de brin. Les trous doivent être parfaitement propres, sinon vous ne pourrez pas y insérer les nouveaux fils.
Étape 2 : Préparation de la nappe
1. Déterminez si une ou deux nappes doivent être refaites. Mesurez précisément la longueur des fils une fois dénudés – ils doivent être suffisamment longs pour atteindre l’arrière de la carte mère sans tension.
2. Utilisez un scalpel à pointe fine pour travailler (évitez les cutters, trop imprécis).

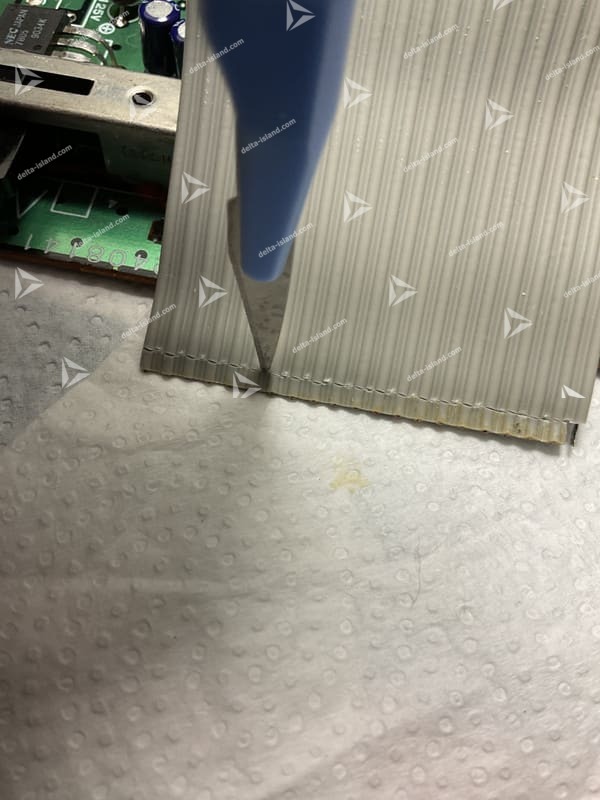

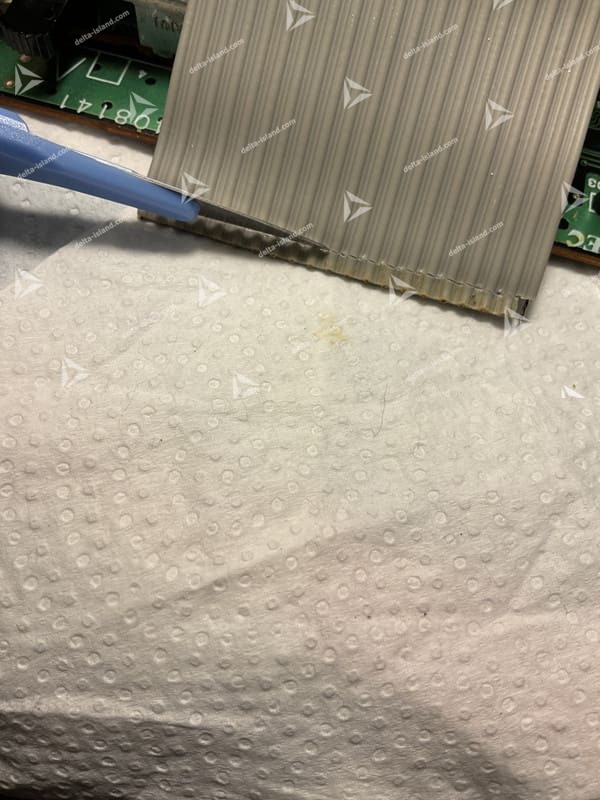

3. Percez doucement le plastique entre les fils à l’aide de la pointe du scalpel, puis effectuez des coupes de surface légères de gauche à droite, de chaque côté, sans entailler les brins.

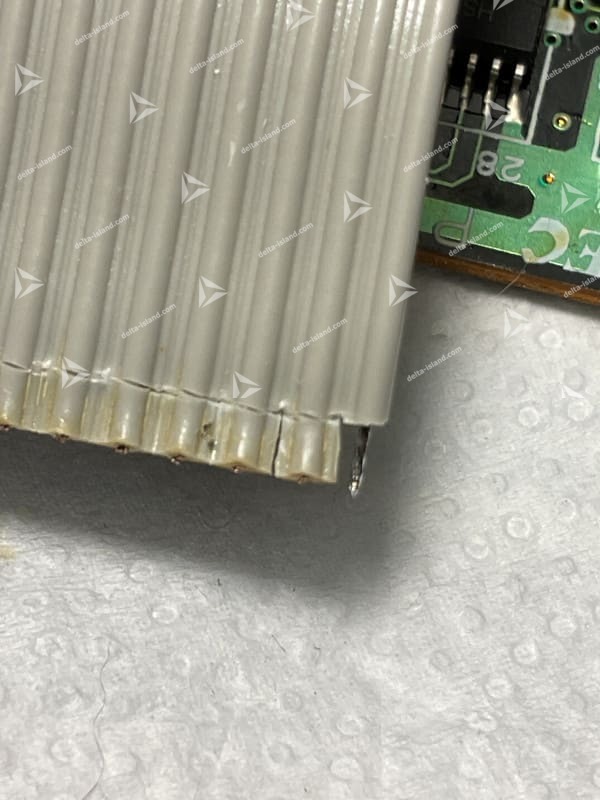

4. Pliez la nappe pour "casser" proprement les découpes, ce qui permet de dégager les fils sans les abîmer.
5. Découpez entre les gaines sans dépasser les coupes horizontales, pour éviter les déchirures lors du dénudage.
Étape 3 : Dénudage et préparation des brins

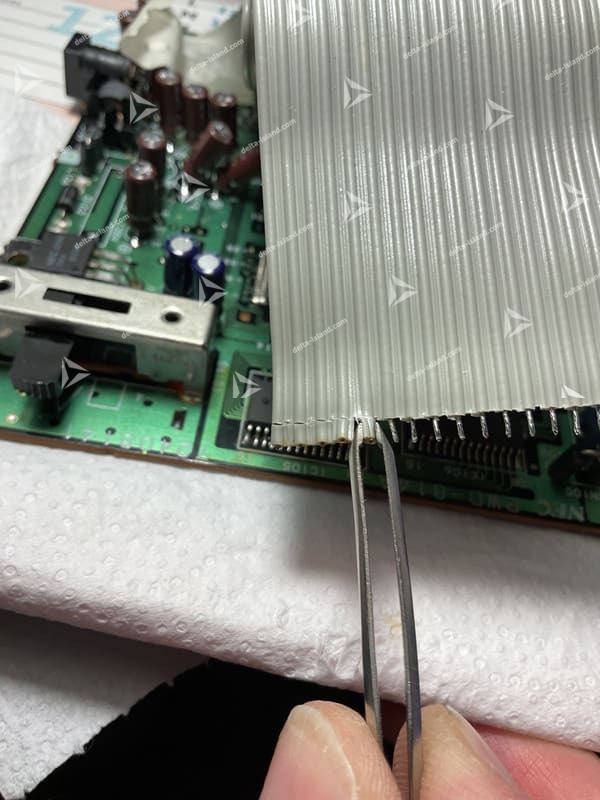

1. Dénudez les fils petit à petit.
- Utilisez une pince à épiler en la tournant dans le sens des torsades pour garder les brins bien ensemble.
- Étamez légèrement les brins juste après les avoir dénudés : cela les maintiendra en forme et évitera qu’ils ne s’effilochent.
- Ne touchez pas les brins nus avant de les avoir étamés pour éviter qu’ils se dispersent ("épis").
Étape 4 : Soudure
1. Insérez les brins dans les trous métallisés préalablement nettoyés.
2. Soudez proprement, en utilisant un minimum d’étain pour éviter les ponts de soudure.
3 - Finalisation
- Vérifiez que chaque fil est solidement fixé et qu’aucun pont de soudure ne relie deux brins.
- Nettoyez l’espace de travail et ajoutez éventuellement un peu de ruban adhésif pour protéger ou fixer la nappe.
- Vous pouvez aussi tester la console pour vous assurer que la réparation est fonctionnelle avant de tout refermer.
Félicitations, vous avez réparé votre PC Engine et conservé sa nappe d’origine tout en économisant environ 20 € de remplacement !
