Voici un guide pour deux sujets bien pratiques :
1- Configurer un téléviseur CRT pour qu’il démarre automatiquement sur son entrée AV1 (SCART) en format 4/3 dès l’allumage de votre console.
2- Adapter un signal CGA arcade (JAMMA) vers un téléviseur en entrée SCART avec une image optimisée.
1. Forcer un CRT à démarrer sur AV1 en 4/3
L’objectif ici est de faire en sorte que votre téléviseur CRT s’allume directement sur l’entrée AV1 (SCART) en mode RGB et en format 4/3, dès que votre console démarre.
Matériel nécessaire :
Un câble SCART modifié (avec accès aux broches).
Une console émettant un signal RGB (important).
Procédure :
1- Modifiez la broche 8 (switch mode) :
Déconnectez la broche 8 du câble SCART.
Alimentez uniquement la broche 16.
- scarts.png (24.98 Kio) Vu 1612 fois
2- Explications techniques :
La broche 16 sert à activer le mode RGB.
La broche 8, si laissée connectée et mal alimentée, force souvent un format 16/9.
Pour obtenir un format 4/3, il faut un voltage supérieur à 7,5V sur la broche 8. Cependant, beaucoup de consoles (hors Sega Saturn et peut-être Dreamcast) ne fournissent pas ce voltage et passent directement en 16/9.
3- Résultat attendu :
Une fois votre console allumée, le téléviseur basculera automatiquement sur l’entrée AV1, en mode RGB et en format 4/3, sans intervention manuelle.

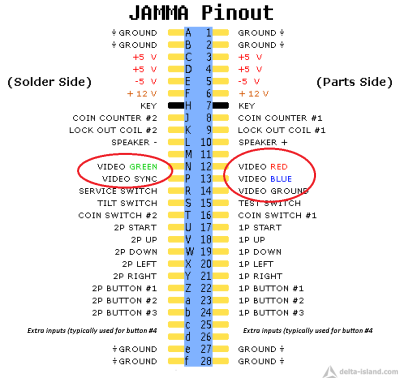

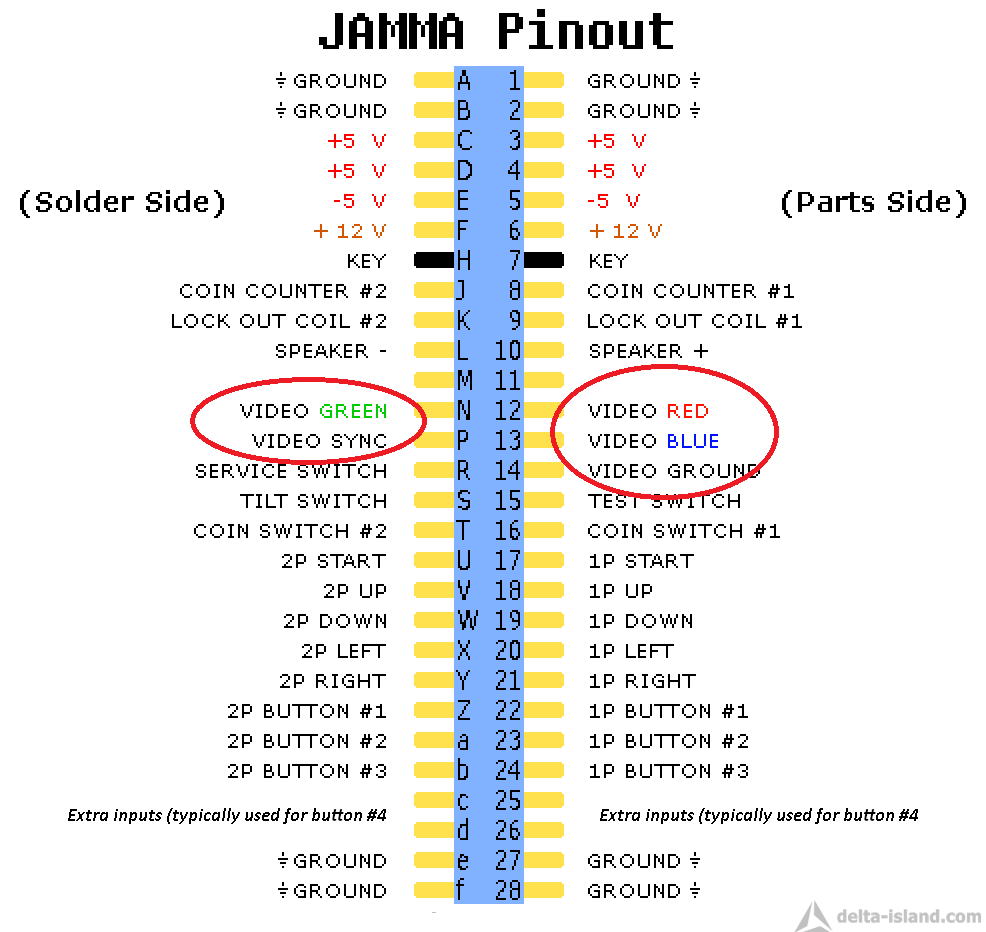

2. Adapter un signal CGA arcade (JAMMA) vers SCART
Cette partie est particulièrement utile pour restaurer une borne d’arcade ou intégrer un système JAMMA à un téléviseur CRT via l’entrée SCART.
Problème initial :
Les signaux RGB en sortie JAMMA (15kHz) sont trop puissants pour un téléviseur SCART.
Sans adaptation, l’image sera beaucoup trop claire ou instable.
Solution :
1- Réduction du signal RGB :
Placez une résistance de 330 Ohms en série sur chaque ligne de signal R, G, et B.
2- Réduction du signal de synchronisation (Sync) :
Ajoutez une résistance de 1000 Ohms en série sur la ligne de synchronisation (Sync).
3- Alimentation de la broche 16 du SCART :
La broche 16 doit être alimentée pour activer le mode RGB.
Utilisez le 12V provenant de votre système arcade.
Placez une résistance de 30 Ohms en série pour protéger le circuit.
4- Connexion de la masse :
Reliez la masse de votre système à la masse audio de la prise SCART (broches 4 correspondantes ).
- jamma cga.jpg (9.04 Kio) Vu 1612 fois
