TUTO - Débriquer une Wii U en erreur 160-0103 - NAND HS

[Rtondob]

Hello,

Je suis a l'étape 8 mais maintenant il n'y a pas de liaison entre la console et le game pad.
Pourtant j ai bien tout remonté en suivant le tuto.

Avez vous des idées ?
Par avance merci

Salut, peux tu nous faire des photos de ton installation + nous montrer l'ecran ou tu es bloqué ?

Il te faut relancé le hack avec ton pico

Merci

Merci pour ta réponse,
Il faut que je démonte alors, ça veut dire que ça peut venir des soudures?

Ba le game pad reste sur la vue du bureau, et quand je clique sur une appli ça m'indique pas de connexion, éteignez et rapprocher vous de la console.

[Xrider]

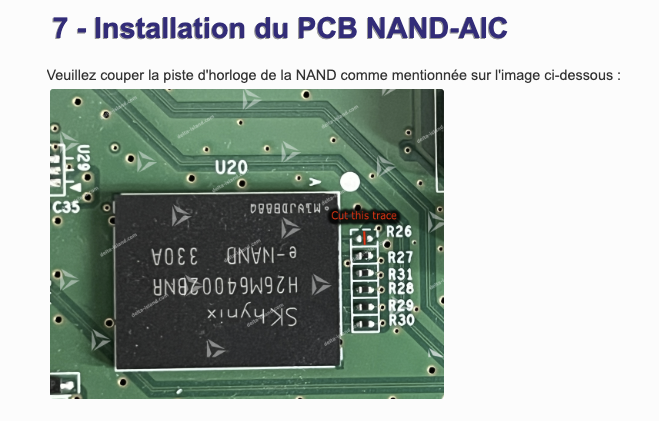

Tu me confirmes que tu as bien ouvert cette piste ?


et que tu es sur qu'elle est bien ouverte (verification au multimètre dans le doute)

[Rtondob]

Tu me confirmes que tu as bien ouvert cette piste ?


et que tu es sur qu'elle est bien ouverte (verification au multimètre dans le doute)

Oui je l'ai ouverte mais je vais vérifier ducoup
Tu penses que mon problème viens de la ?

[Xrider]

Prend nous des photos de ton ecran, et de ton installation (carte mère).
As tu une image sur ton ecran (wii U, pas le pad) ?
Probablement une mauvaise soudure, on verifiera avec tes photos

[Rtondob]

Ça marche, je la démonte et je te fais les photos

[Gilou40]

Si on possède une copie de la nand , récupérer auparavant par hack , est il possible juste de copier coller sur cette sd ?

[Xrider]

Malheureusement non. Sauf si tu dump les deux mémoire (elles sont synchro).
Voir le tutoriel pour plus de détail

[Heycava]

Hello

J'ai pu faire les parties 1 à 5 sans trop de souci (je compte faire un rapport détaillé à la fin).
J'ai pu faire la partie 6, même si le démontage est assez impressionnant lorsqu'on n'est pas habitué.

En revanche, pour la partie 7 que j'étais sur le point de faire avec mon ami qui possède un fer à souder, il hésite. En fait, avec les photos, je n'imaginais pas que les composants étaient si petits ! C'est vraiment un travail très minutieux.

Je vais revenir sur quelques points, et selon tes retours, on verra si on fait nous ou si je fais appel à un professionnel.

1) Recommandes-tu un certain type de fer à souder ? Mon ami en a un avec deux embouts possibles, dont l'un est une pointe très fine, qui me semble le plus adapté.

2) J'ai l'impression que ce travail n'est absolument pas faisable sans "flux", élément que j'avais découvert via les vidéos de ModInFrance. Tu valides que c'est indispensable ? Si oui, y a-t-il un type de flux à privilégier ? En trouve-t-on facilement dans les magasins de bricolage ou bien faut passer par Internet ? Mon ami a de l' "eau à souder pour étain 40% et 60%". De ce que j'ai lu, c'est différent du flux. Ça pourrait faire l'affaire ?

3) Couper la piste d'horloge de la NAND. Même avec une loupe, on ne voit pas bien, mais comment procéder ? Un coup de cutter ? Comment s'assurer que c'est ok, avec un multimètre ?

4) Pour le condensateur C655, pour l'enlever, la meilleure option c'est passer le fer à souder des deux côtés afin de l'ôter ? Et derrière est-ce qu'il faut "nettoyer" pour "aplatir" pour qu'après on puisse caler le kit ?

5) Pré-étamer, ça consiste en quoi exactement ? Juste chauffer ? Ou ajouter un peu d'étain après avoir chauffé ?

6) À quoi sert le capa exactement ? Est-ce que c'est genre facile de se tromper en l'installant ? Comment l'installe-t-on d'ailleurs, en le "glissant" ?

7) La dernière fois, tu avais recommandé pour le fil : "Un simple fil de calibre 24 ou 26 (AWG24 ou AWG26)"
On parle bien d'un fil de câblage ? J'ai vu qu'il existait du unibrin et du multibrin, j'imagine qu'il faut unibrin ? Et 24 ou 26, il faut respecter absolument respecter ce diamètre ? Quel risque avec plus petit ou plus gros ?

Désolé, mes questions sont vraiment de l'ordre du débutant, mais j'ai vraiment peur de me planter.

[Ilovemyconsole]

beau tuto merci Xrider j'ai un du forum qui va m'envoyer ça carte mere pour souder le pcb sd je ferai des photo

[Rtondob]

Prend nous des photos de ton ecran, et de ton installation (carte mère).
As tu une image sur ton ecran (wii U, pas le pad) ?
Probablement une mauvaise soudure, on verifiera avec tes photos

Hello, j'ai deux résistance a changé j'ai trop chauffer...
Aurait tu les valeurs de hs2 et hs4 stp?
Merci d'avance

[Rtondob]

Prend nous des photos de ton ecran, et de ton installation (carte mère).
As tu une image sur ton ecran (wii U, pas le pad) ?
Probablement une mauvaise soudure, on verifiera avec tes photos

Un ami a trouvé l'information, c'est 38 hom, si ça peut servir à quelqu'un c'est avec plaisir.
Bonne soirée, je vous tiens moi au courant pour la suite voir si j'arrive a la faire refonctionner

Hello, j'ai deux résistance a changé j'ai trop chauffer...
Aurait tu les valeurs de hs2 et hs4 stp?
Merci d'avance

[Xrider]

beau tuto merci Xrider j'ai un du forum qui va m'envoyer ça carte mere pour souder le pcb sd je ferai des photo

Merci
Impatient de voir ça
