[WIP 75%] Une carte copine pour GBS8100

[Bouz]

MOSFETs canal P reçus ce jour. C'est du CMS et c'est petit. Je monterai ça sur un adaptateur ce week-end pour faire un test d'alimentation du GBS8100 via le MOSFET piloté par une broche de l'ATTiny84. Je vous tiendrai évidemment au courant .
Si ça marche, je reste sur du 5V et ça simplifie pas mal de choses.
A suivre, donc!

[Bouz]

J'ai monté un MOSFET miniature sur un adaptateur pour le tester.
J'ai pas mal de perte de charge dans les fils, alors j'ai du mal à tester correctement, mais en mode passant, je ne perde que quelque chose comme 0,1V dans le MOSFET (et 1,5V dans les fils ). Je pense donc pouvoir en conclure que c'est pas trop mal et que ça devrait le faire.
J'ai assez peu de doutes sur la pompe, qui va être compliquée à tester.
Donc globalement, je valide les pièces unitairement et je vais modifier mon design de PCB pour intégrer le MOSFET à la place du transistor.

[Bouz]

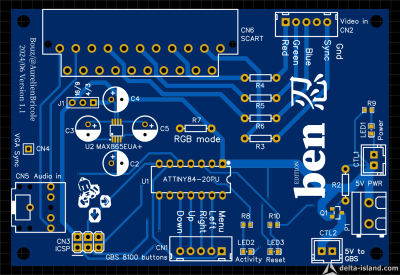

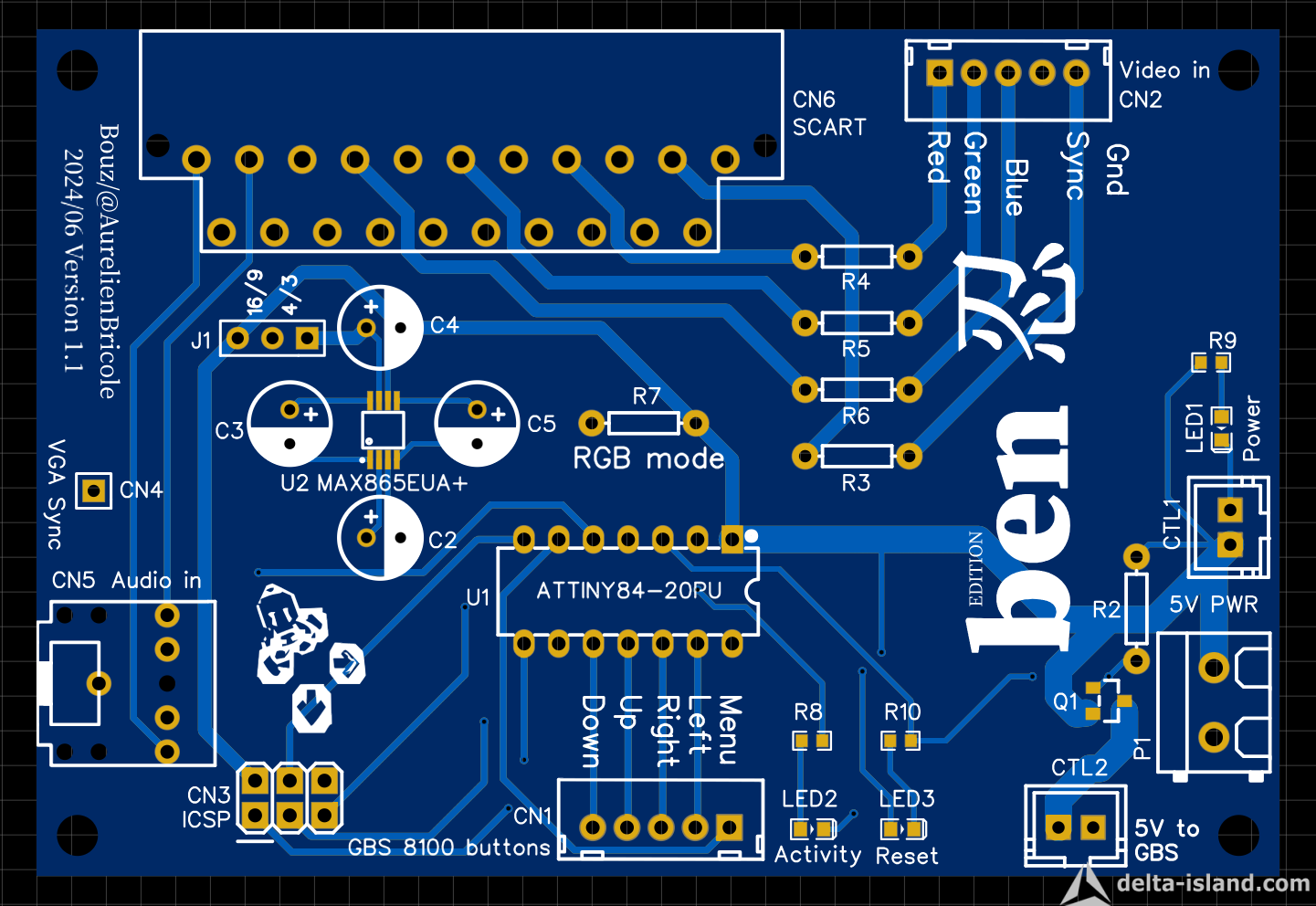

Hop, voilà le design adapté avec le MOSFET qui alimente le GBS juste entre l'entrée et la sortie et la LED de reset inversée pour l'occasion.

Je vais potentiellement lancer une fabrication ce soir histoire d'aller un peu de l'avant sur ce projet, que ça marche ou non .
Edit: c'est commandé.

[Xrider]

Ahah, impatien de voir ça !
@Dc103chaos , ce sera probablement la solution manquante au GBSC

[Dc103chaos]

Bon courage pour la suite bouz
Xrider je doute je pense que le gbsc est défectueux

[Mercks]

Super projet que je découvre .)

[Bouz]

Merci!
Il me tarde de recevoir les cartes (terminées cette nuit!) Pour voir si:
- la charge pump fait son boulot
- je ne me suis pas loupé sur le brochage de la péritel (c'est systématique)
- la tension d'entrée en 5V suffit à alimenter le GBS via le MOSFET (j'y crois parce que le GBS convertit l'entrée en 3.3V direct à l'arrivée)
- le code fonctionne (ce que j'en ai refait, en tout cas, et il reste du boulot dessus).
Ce sera peut-être un coup pour rien, mais j'aurai appris des choses avant la prochaine commande, au pire!

[Bouz]

J'ai cru jusqu'au bout que les PCB arriveraient aujourd'hui, mais non! Pas de soudure ce week-end, ce sera probablement pour le prochain!

[Bouz]

Je devrais travailler pour une boîte de marketing, je gâche mon talent.



J'ai pas mal de petites choses à tester et le code à reprendre, mais on devrait vite être fixés.

[Bouz]

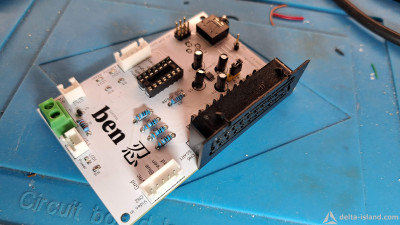

Plus qu'à...

... tester plein de trucs

[Bouz]

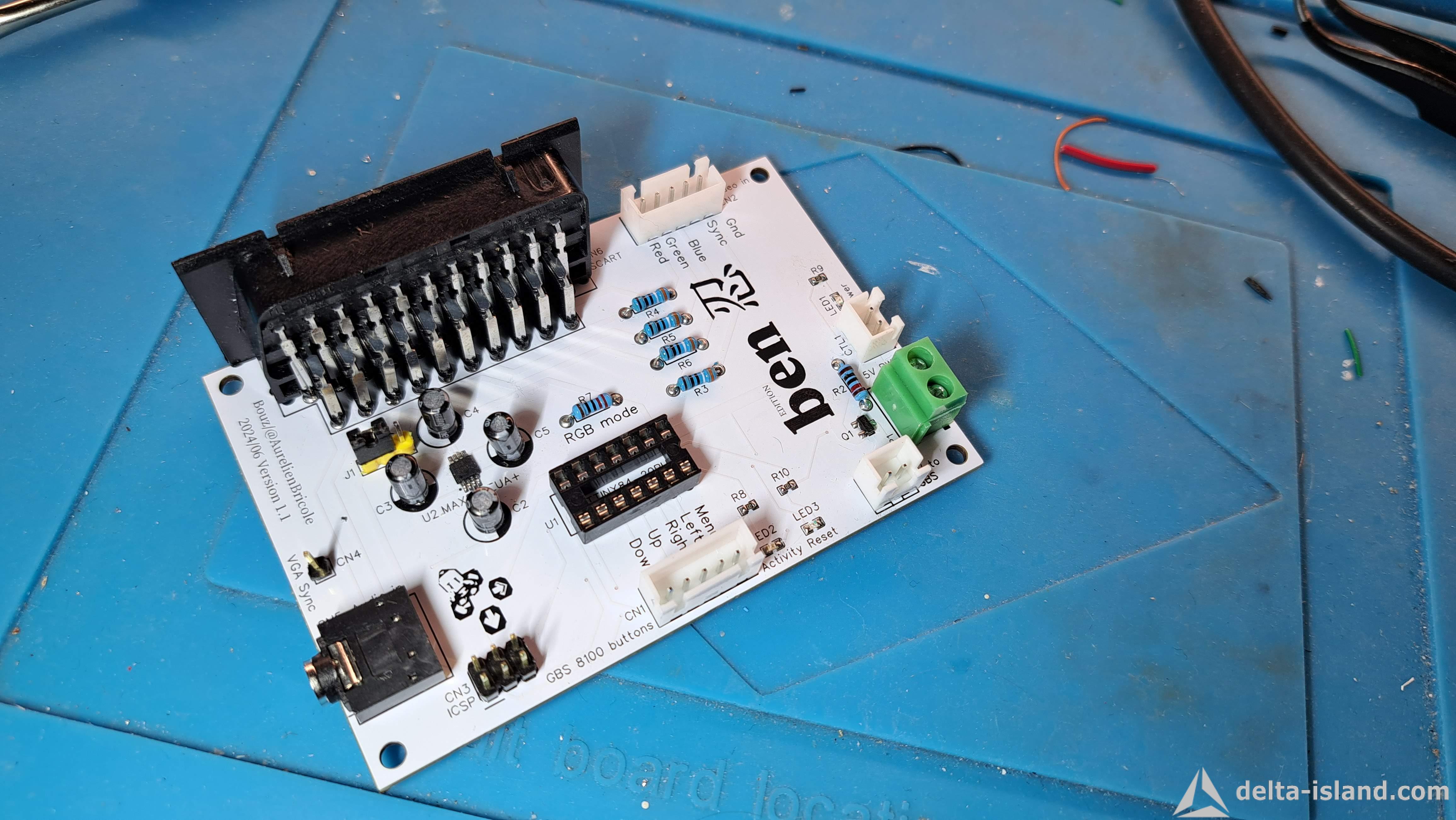

Pour le moment, le MOSFET et la charge pump semblent fonctionner correctement.
Je misère un peu avec la programmation de l' ATTiny84, les joies du bootloader, mais ça avance.
J'ai un label sur la carte qui n'est pas au bon endroit et une LED qui indique le RESET et qui est allumée quand tout est en marche, mais sinon, on est bons .
Je poursuis l'adaptation du code...
Je n'ai pas encore vérifié l'adaptation des signaux vers la Péritel, par contre.

[Bouz]

Si quelqu'un s'inquiète, je suis en train de me battre avec le microcontrôleur et avec les variations de tension sur la carte au moment du démarrage du GBS8100 par celle-ci.
Ca prend du temps et ce n'est pas spectaculaire, alors je reviendrai vous voir quand ça ira mieux!
