Core grafx 2 - Quelle Alimentation ?

[Brakvader]

Alimentation de Megadrive ça fonctionne très bien dessus, tant que c'est une Megadrive 1, c'est tout bon, même diamètre, même polarité.

[Garfield56]

Tu as pris quoi comme alim ?
Méfie toi des chinoiseries génériques c’est de la ***** et ça peut faire des dégâts il vaut mieux mettre quelques € de plus pour avoir de la qualité.

[Garfield56]

Alimentation de Megadrive ça fonctionne très bien dessus, tant que c'est une Megadrive 1, c'est tout bon, même diamètre, même polarité.

L’alim M1 passe aussi sur ma Supergrafx avec un adaptateur jack
Beaucoup d’alim sont compatibles pour nos consoles il faut juste respecter les polarités, voltage, courant continu ou alternatif en sortie comme pour les Super Nintendo et Super Famicom.

[Vishious]

Alimentation de Megadrive ça fonctionne très bien dessus, tant que c'est une Megadrive 1, c'est tout bon, même diamètre, même polarité.

J’ai testé avec la mienne et j ai rien et comme il n y a pas de diode sur la console je ne sais pas si le courant arrive

[Garfield56]

Tu n’as pas une Megadrive pour test l’alim ou un multimètre ?
Regarde le fusible en verre sur la carte mère si le filament n’est pas coupé.

[Vishious]

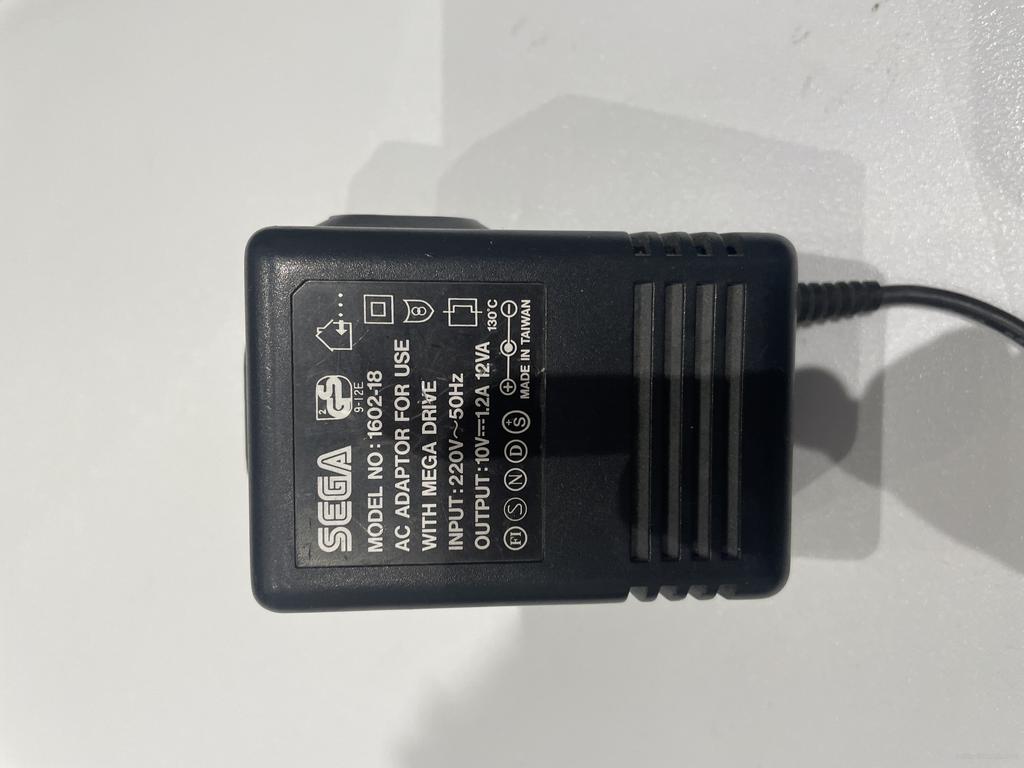

Si l alimentation fonctionne ce que je voulais dire c’est sur la nec il n y a pas de diode. Le fusible j’ai regardé RAS. J envois les photos de la bete

[Vishious]

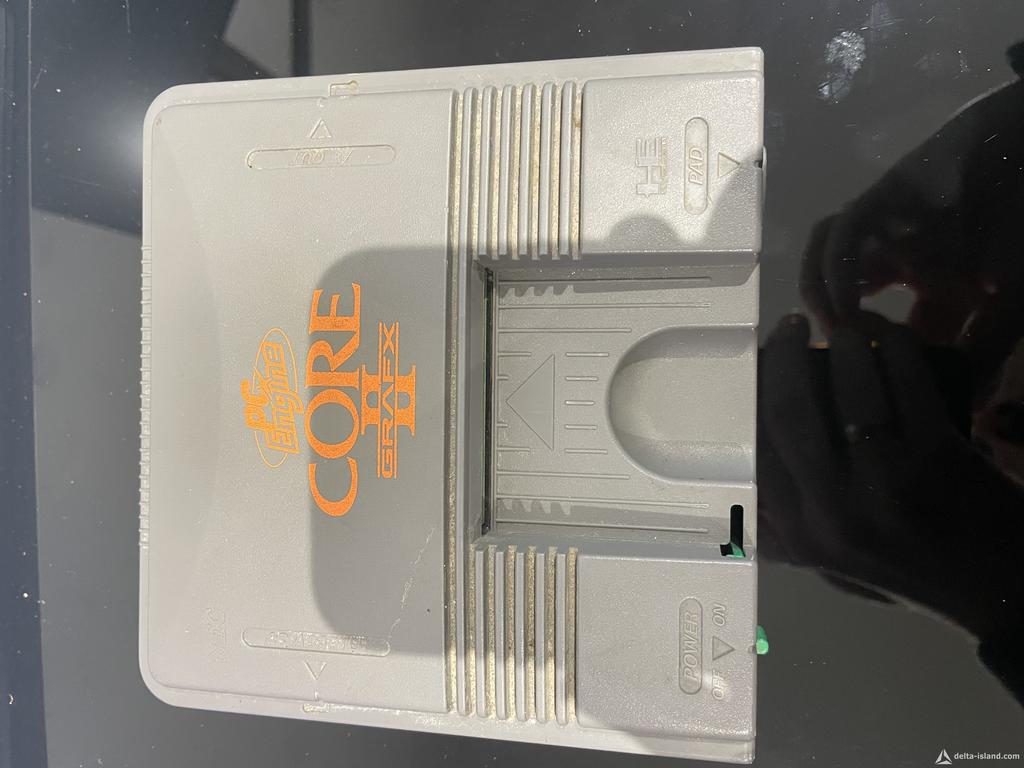

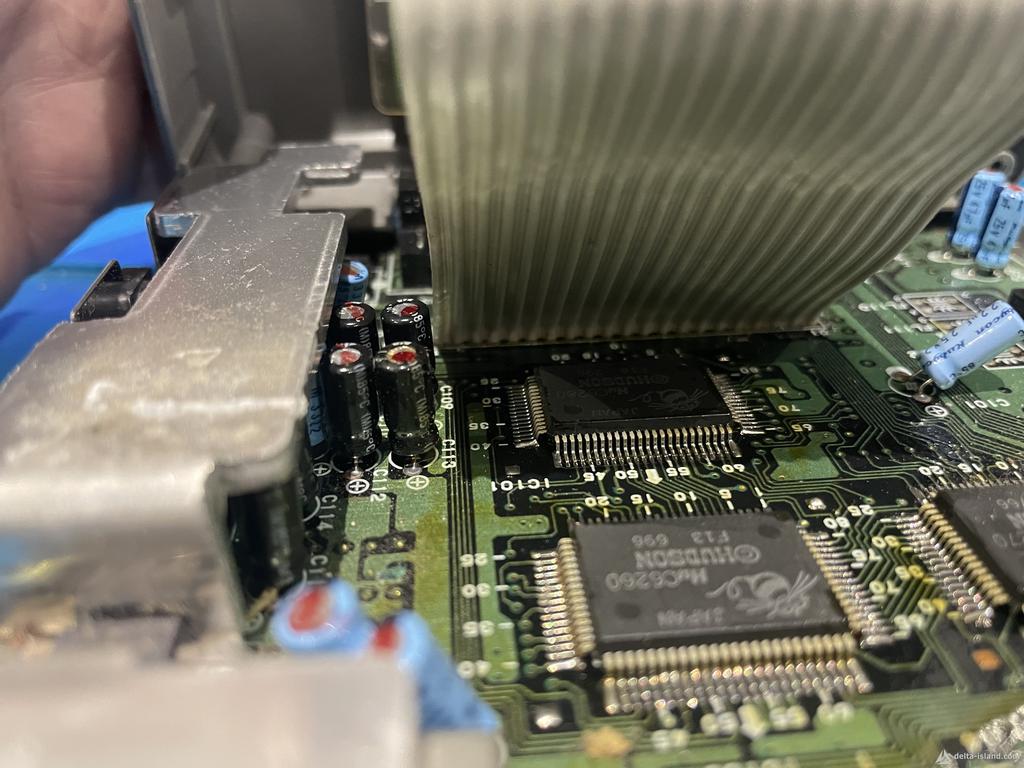

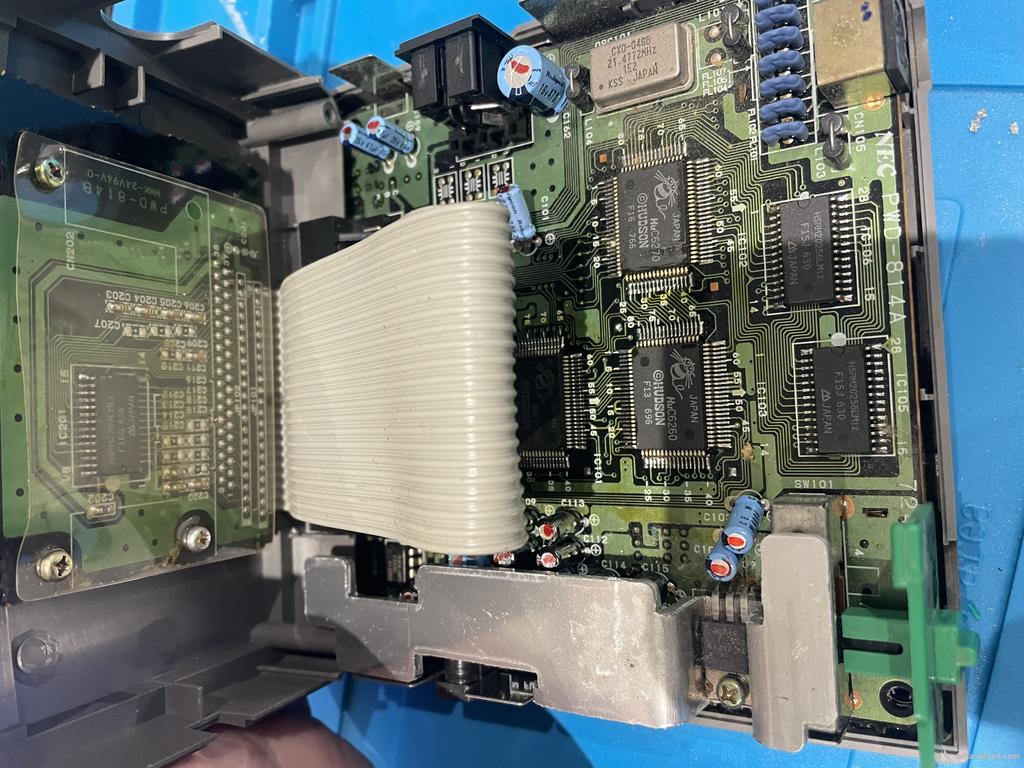

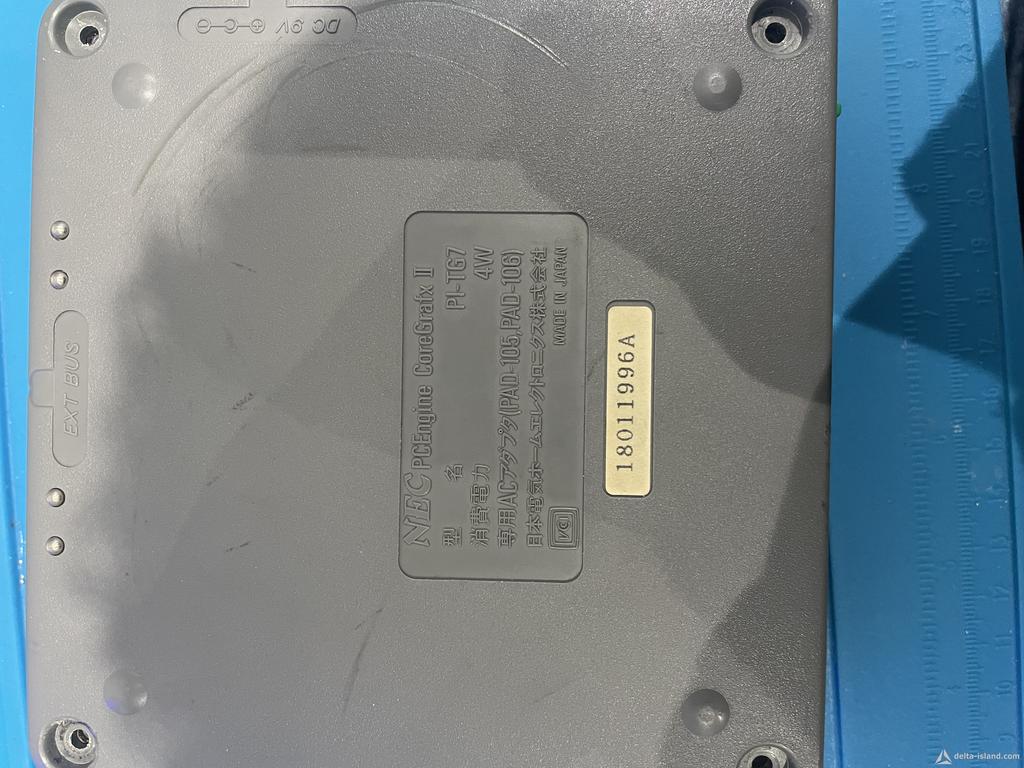

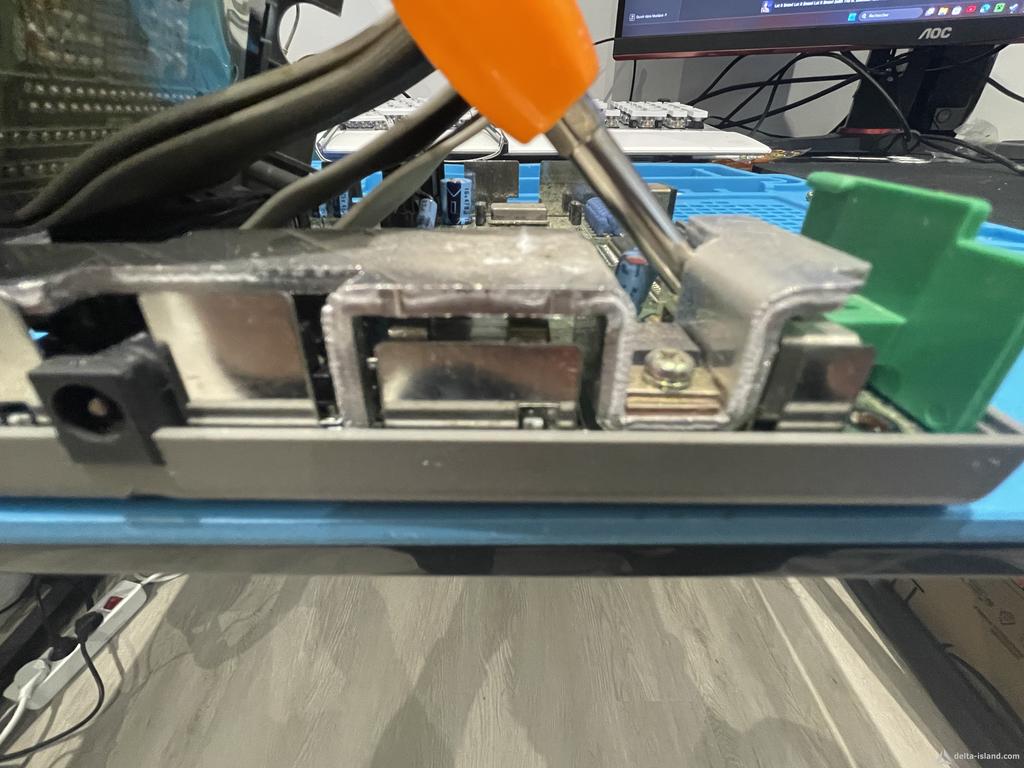

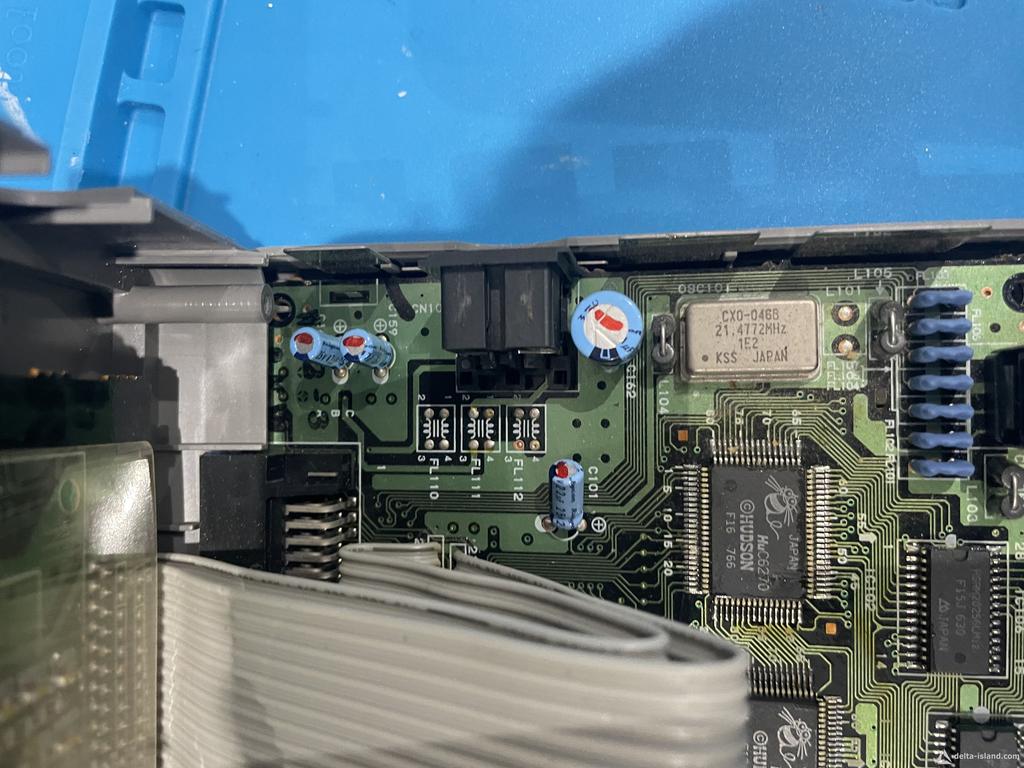

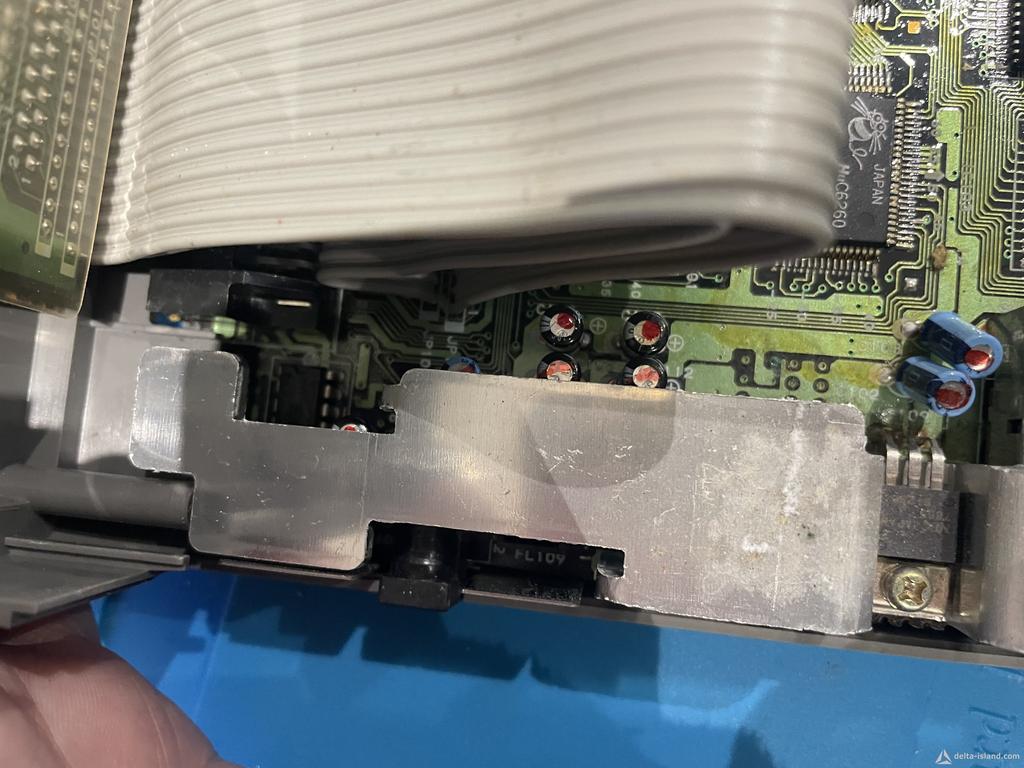

Voilà la bête

[Garfield56]

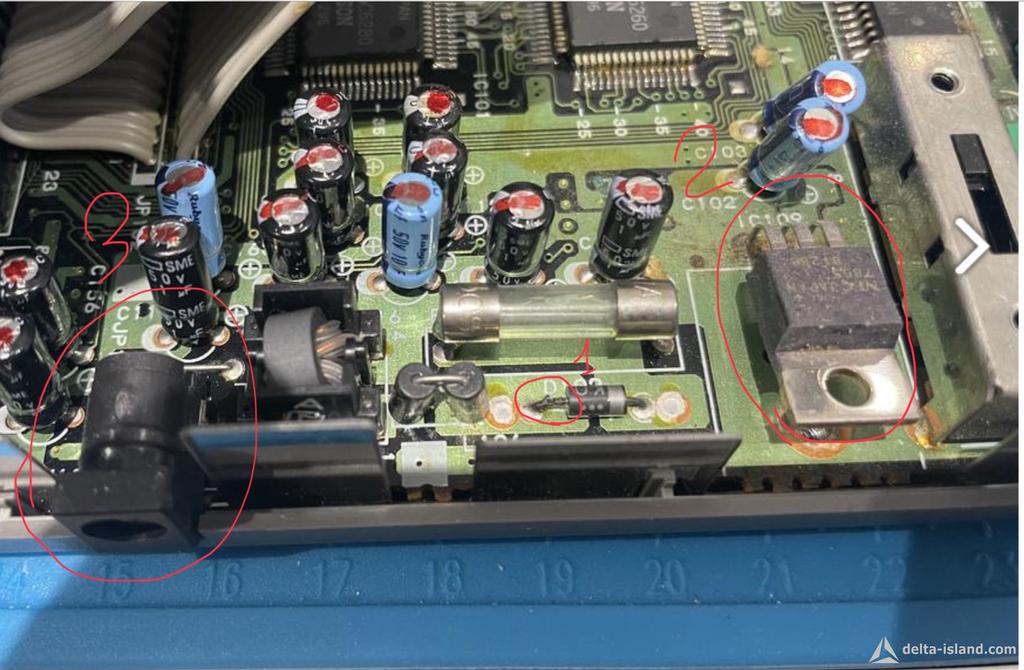

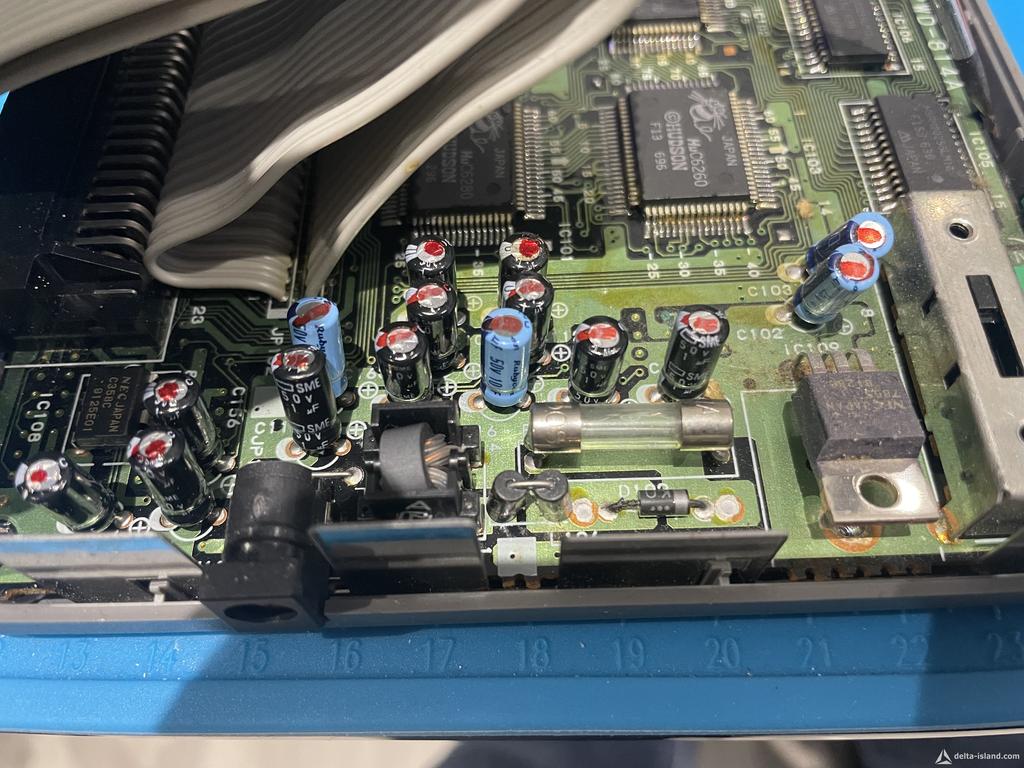

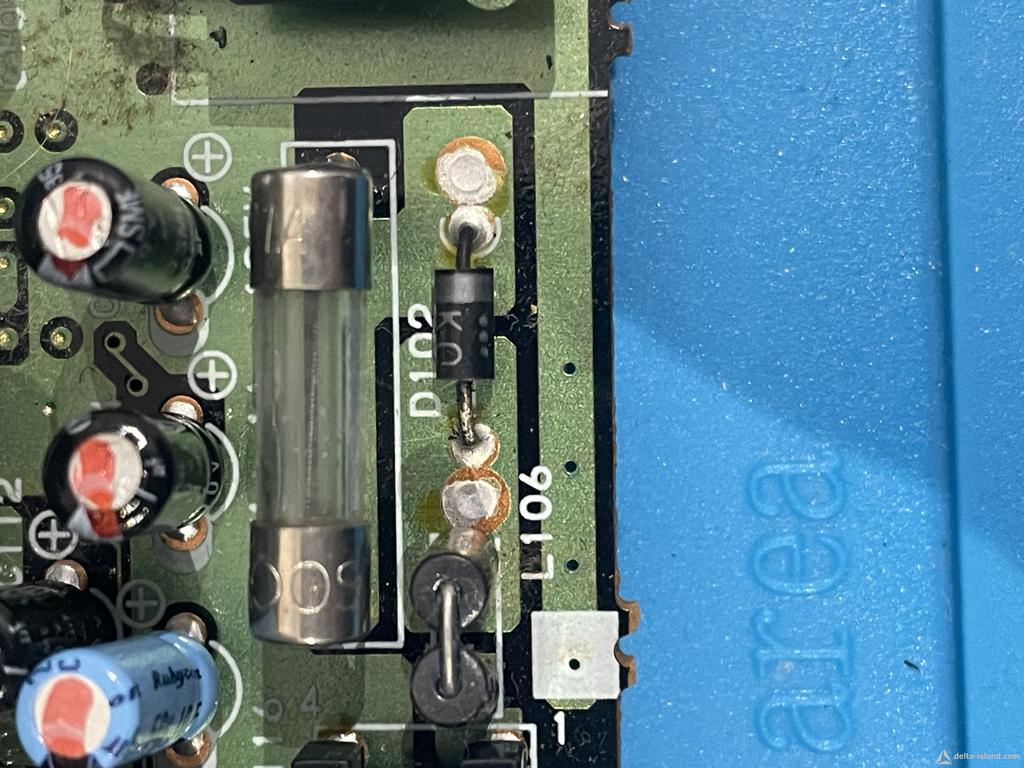

En 1 tu as une trace suspecte sur la Diode (noirci) fait nous une photo super nette de près stp

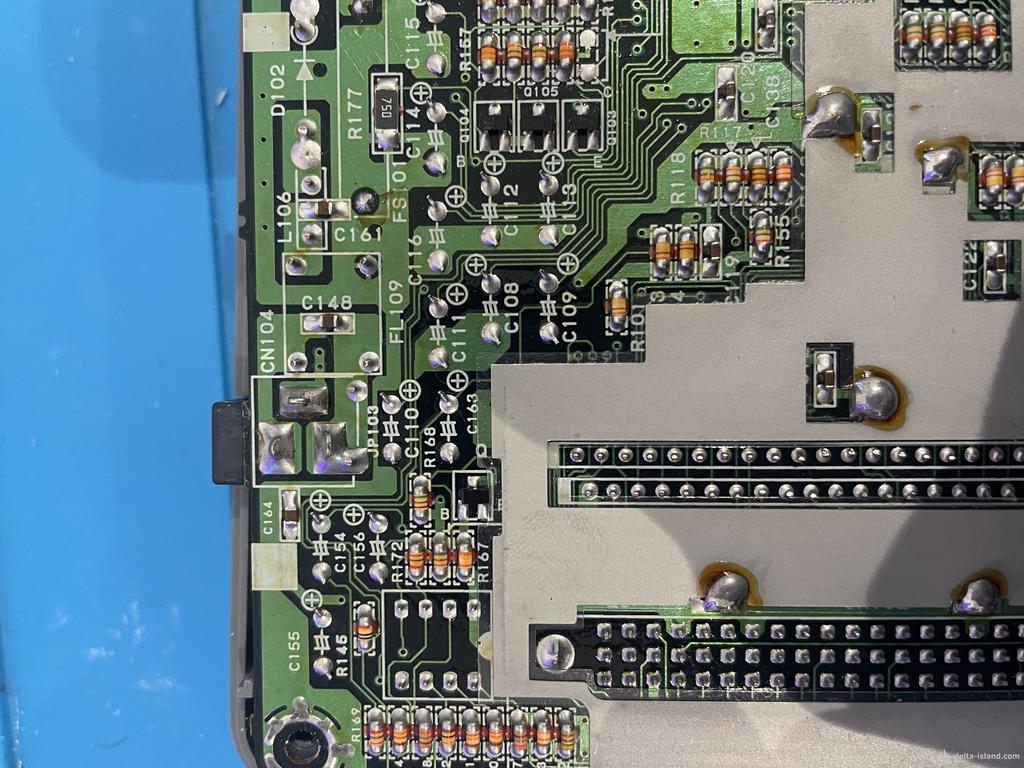

En 2 le régulateur voit si il chauffe quand la console est allumée si ce n’est pas le cas le jack peut être sale, une coupure avant/après le jack ou le 7805 est mort, prend également une photo des soudures du jack dessous (soudures sèches)

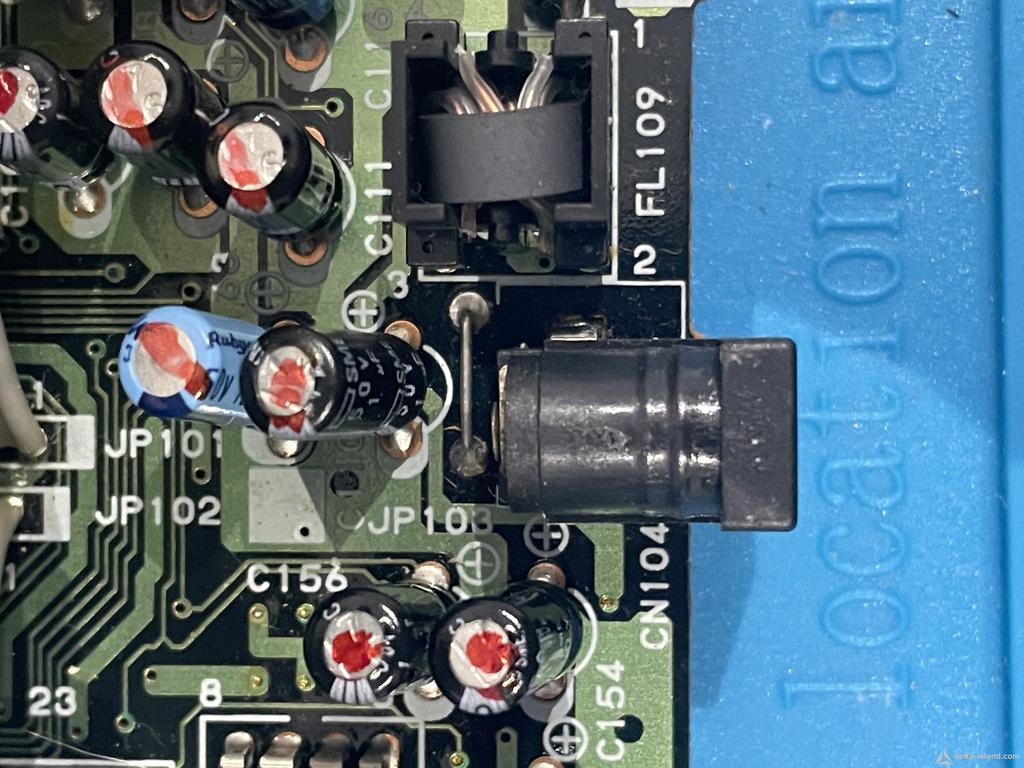

En 3 essais de gratté très légèrement ou bombe contact les connecteurs internes du jack ensuite fait nous une photo du jack par dessus pour voir l’état des pistes autour si fêlure pcb.

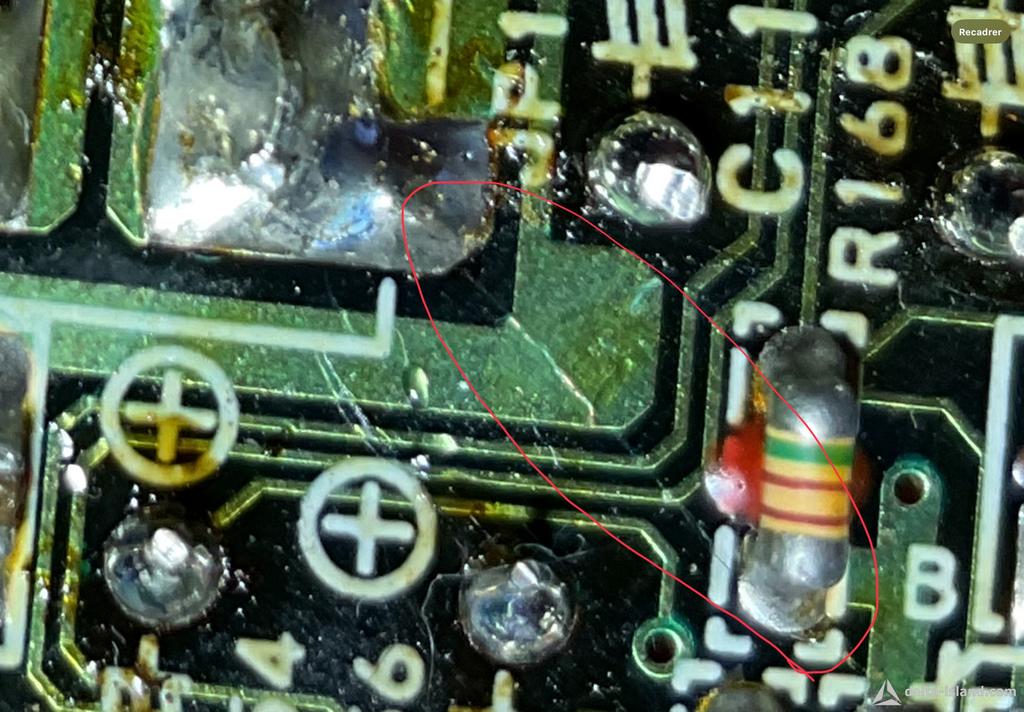

Il peut y avoir ce genre de coupures :

[Vishious]

Ok ok

[Vishious]

[Vishious]

Ça marche en nettoyant le jack j ai l’écran blanc sans cartouche

[Vishious]

Ça marche en nettoyant le jack !!! Bon mtn je vais en profiter pour bien la nettoyer !!!!
