[TUTO] Installation du NGC Region Selector

Message par Xrider »


Mod développé pour les gamecube NTSC JAP/US DOL-001/DOL-101 uniquement

Disponible dans le Delta Shop :
https://www.delta-island.com/forum/viewtopic.php?t=543

Ce mod permettra a votre console JAP de lire les jeux USA et vice versa sans modchip :super:
La langue du bios sera aussi changé du JAP vers USA et vice verse

L'installation se fais par une petit soudure sur la carte mère + installation d'une board a l'arrière du port manette.
Dans un soucis de conservation et de facilité d'installation, on conservera la LED orange d'origine, une LED violette additionnelle est livré avec le circuit.

Un jumper (LED SELECT sur le PCB) permet de choisir la logique LED entre :

Jumper OPEN :
LED ORANGE -> JAP
LED BLEU -> US

Jumper CLOSE :
LED ORANGE -> US
LED BLEU -> JAP

Le switchless passe par le bouton reset.

Petite video pour l'installation et la demo du NGC Region Selector :



Les grandes lignes (complement de la video) :

1 - Ouverture console

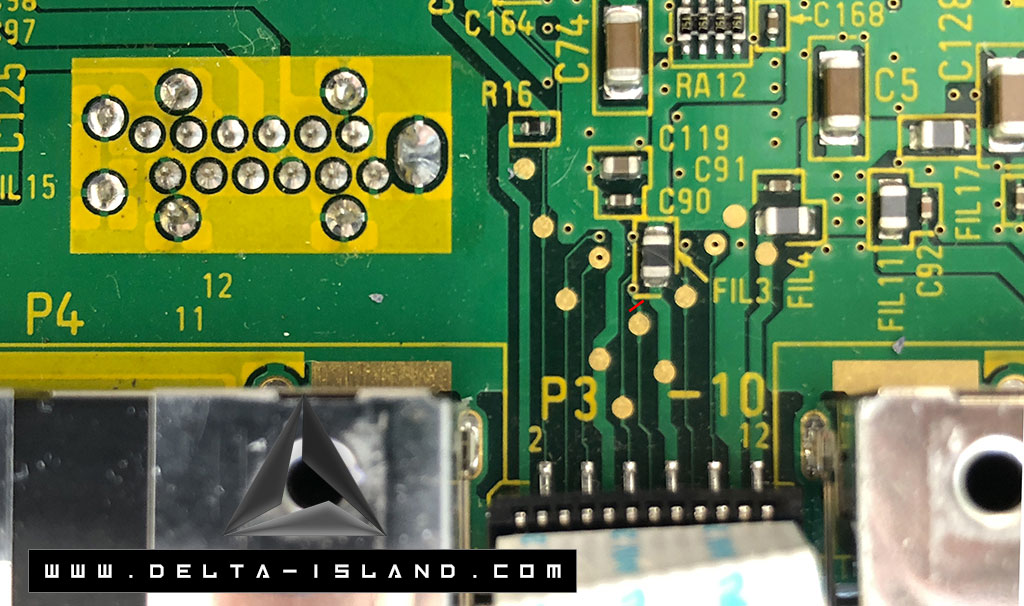

2 - Sectionner la piste sur la CM comme mentionné ci dessous :

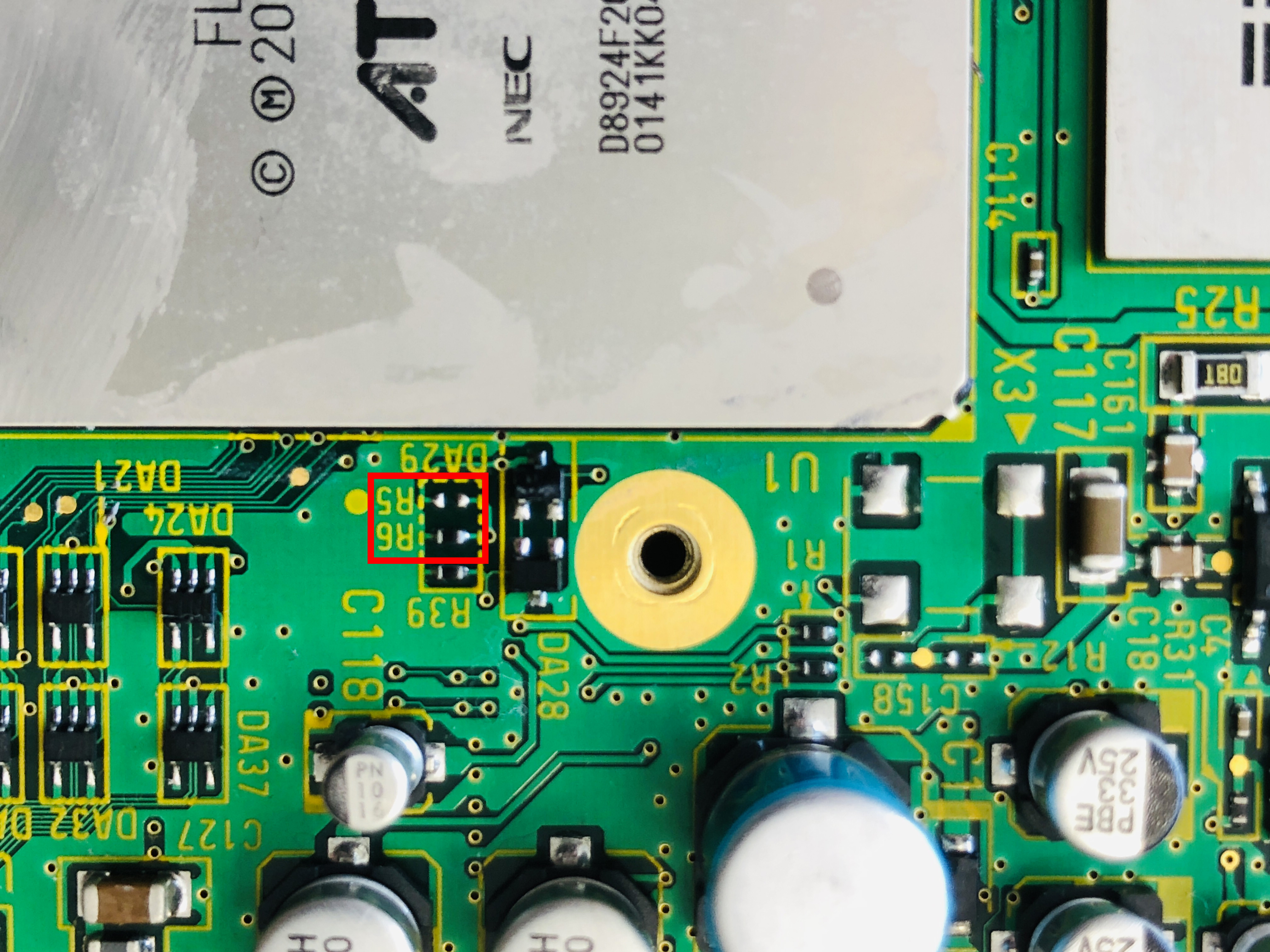

3 - Retirer la resistance de selection de region d'origine et faire la liaison filaire (voir video ci-dessus) :

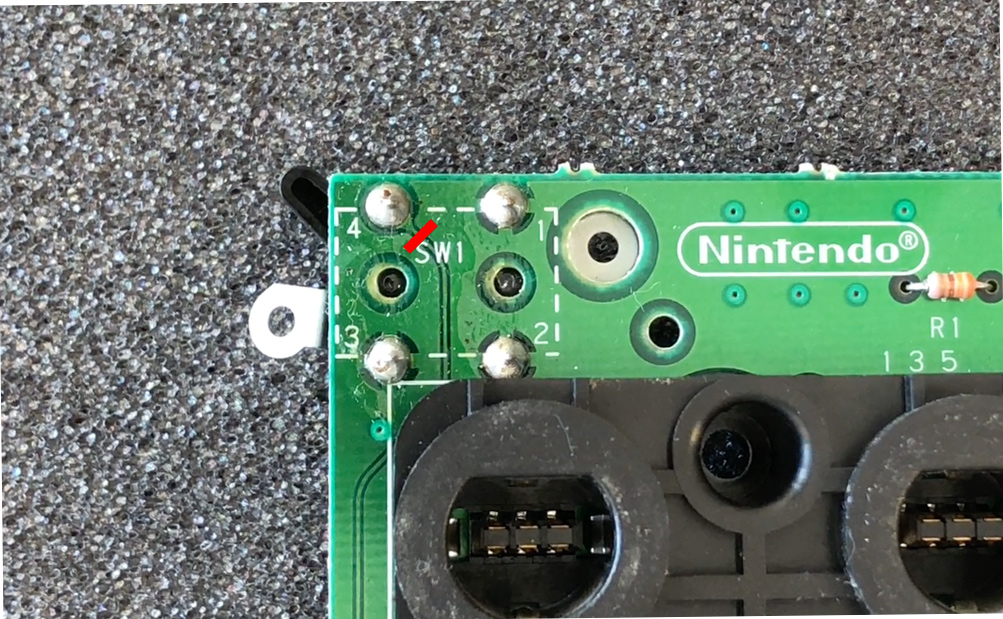

4 - Sectionner les pistes sur la carte "Port manette"
5 - Positionner le PCB et réaliser les soudures :

Attention, il est recommandé de verififer avec un multimetre que les pistes sont bien sectionnées avant d'installer le PCB sur le port manette :super:
Delta Store - Modchip - Mods - Tools - Modification pour vos consoles de jeux video
Delta island - Jeux Vidéo - Retro-Ingénierie - Développement Hardware & Software
Avatar du membre
Dc103chaos
Contributeur Lv2
Contributeur Lv2
Messages : 978
Enregistré le : sam. 11 déc. 2021 21:08

Re: [TUTO - GameCube] Installation du NGC Region Selector

Message par Dc103chaos »

Bravo pour la recherche et le développement de cette carte , j'ai une GAMECUBE qui disposer d'un switch qui a l'epoque permettais de switcher sur le mod US ou JAP donc est ce que c'est le même principe que tu as améliorer et simplifié ?
Avatar du membre
Xrider
Administrateur
Administrateur
Messages : 4248
Enregistré le : sam. 14 sept. 2019 10:47
Localisation : MaskRom
Contact :

Re: [TUTO - GameCube] Installation du NGC Region Selector

Message par Xrider »

Dc103chaos a écrit : dim. 2 janv. 2022 00:38 Bravo pour la recherche et le développement de cette carte , j'ai une GAMECUBE qui disposer d'un switch qui a l'epoque permettais de switcher sur le mod US ou JAP donc est ce que c'est le même principe que tu as améliorer et simplifié ?
Merci :merci:
Exactement, c'est la version switchless :super:
Delta Store - Modchip - Mods - Tools - Modification pour vos consoles de jeux video
Delta island - Jeux Vidéo - Retro-Ingénierie - Développement Hardware & Software
Avatar du membre
kiko
Contributeur Lv1
Contributeur Lv1
Messages : 47
Enregistré le : sam. 1 janv. 2022 13:09
Localisation : Lutèce

Re: [TUTO - GameCube] Installation du NGC Region Selector

Message par kiko »

Je viens de rentrer une Jap en boite il y a 15 jours.
Je vais pouvoir appliquer le pcb que tu m'avais envoyé il y a quelques mois :super:
Merci pour le tuto
@+
Kiko
Avatar du membre
nGNkz
Youtuber
Youtuber
Messages : 168
Enregistré le : mar. 14 déc. 2021 11:41
Localisation : Vers Lyon/Sainté
Contact :

Re: [TUTO - GameCube] Installation du NGC Region Selector

Message par nGNkz »

Salut,

Tu sais partager le fichier ? que je puisse m'en fabriquer un stp j'ai une console jap qui n'attend plus que ça :)

Cordialement
Ma chaine Twitch !
Ma chaine Youtube !
Mon blog sur le cube !
Participant actif : Image
En live? Déroule pour vérifier, follow pour ne rien rater !
► Afficher le texte
Avatar du membre
Xrider
Administrateur
Administrateur
Messages : 4248
Enregistré le : sam. 14 sept. 2019 10:47
Localisation : MaskRom
Contact :

Re: [TUTO - GameCube] Installation du NGC Region Selector

Message par Xrider »

Ce projet sera bientôt open source, pour le plus grand plaisir de la communauté ;)
Delta Store - Modchip - Mods - Tools - Modification pour vos consoles de jeux video
Delta island - Jeux Vidéo - Retro-Ingénierie - Développement Hardware & Software
Avatar du membre
nGNkz
Youtuber
Youtuber
Messages : 168
Enregistré le : mar. 14 déc. 2021 11:41
Localisation : Vers Lyon/Sainté
Contact :

Re: [TUTO] Installation du NGC Region Selector

Message par nGNkz »

Salut Ami rider,

Je suis en train de bosser sur une version portable du cube.
j'aurais besoin de tes lumières, de plus je viens au news sur le region selector :)

A bientôt
Ma chaine Twitch !
Ma chaine Youtube !
Mon blog sur le cube !
Participant actif : Image
En live? Déroule pour vérifier, follow pour ne rien rater !
► Afficher le texte
Avatar du membre
Xrider
Administrateur
Administrateur
Messages : 4248
Enregistré le : sam. 14 sept. 2019 10:47
Localisation : MaskRom
Contact :

Re: [TUTO] Installation du NGC Region Selector

Message par Xrider »

Salut,

Je vais prochainement assembler quelques exemplaires ;)
Delta Store - Modchip - Mods - Tools - Modification pour vos consoles de jeux video
Delta island - Jeux Vidéo - Retro-Ingénierie - Développement Hardware & Software
Avatar du membre
milhouse08
Master Level
Master Level
Messages : 610
Enregistré le : mar. 21 déc. 2021 08:38

Re: [TUTO] Installation du NGC Region Selector

Message par milhouse08 »

sympa !
le fil orange que tu soudes à la place de r5 et r6, il est bien raccordé aux deux points à droite?
Avatar du membre
Xrider
Administrateur
Administrateur
Messages : 4248
Enregistré le : sam. 14 sept. 2019 10:47
Localisation : MaskRom
Contact :

Re: [TUTO] Installation du NGC Region Selector

Message par Xrider »

milhouse08 a écrit : ven. 11 mars 2022 14:26 sympa !
le fil orange que tu soudes à la place de r5 et r6, il est bien raccordé aux deux points à droite?
Tu peux souder sur les deux, les deux points sont au même potentiels. Attention ce n’est pas le cas des deux autres en face !
Delta Store - Modchip - Mods - Tools - Modification pour vos consoles de jeux video
Delta island - Jeux Vidéo - Retro-Ingénierie - Développement Hardware & Software
Avatar du membre
milhouse08
Master Level
Master Level
Messages : 610
Enregistré le : mar. 21 déc. 2021 08:38

Re: [TUTO] Installation du NGC Region Selector

Message par milhouse08 »

oui cetait pour etre sure car ca m'a laissé un doute en regardant la video :)
Avatar du membre
Xrider
Administrateur
Administrateur
Messages : 4248
Enregistré le : sam. 14 sept. 2019 10:47
Localisation : MaskRom
Contact :

Re: [TUTO] Installation du NGC Region Selector

Message par Xrider »

Les Boards sont arrivées :super:
Je suis dans l'attente des composants pour les finaliser :merci:
