Pas d'image pas de son

[Vishious]

Bonjour,

j'ai récupéré cette game gear en mauvaise état, la personne a enlevé les condos sans les remplacer et a vendu cette console en état sur Vinted. Je l'ai donc acheté en HS. Après avoir mis des condos en céramique tout neuf j'ai eu la mauvaise surprise de constater que l'écran est HS mais surtout que je n'ai pas de son. J'ai investigué en testant le voltage de chaque conso par rapport à une game gear en parfait état, j'ai les mêmes valeurs. J'en ai déduit que c'était le port cartouche, je l'ai nettoyé et pas de changement. Enfin j'ai testé l'ensemble des connexions entre le "Cartridge Pinout" / "Main RAM" / "ASIC" et tout est ok. Donc autant pas d'image comme le montre la photo je me dis c'est l'écran qui est HS mais pas de son je ne vois pas sachant que le port cartouche semble communiquer correctement avec les différentes puces. J'ai testé plusieurs carte son. Donc j'en conclue que le jeu ne se "lance" pas.
Si quelqu'un a une idée de ce que je pourrai tester pour avancer ^^.
Merci d'avance

[Garfield56]

Salut
Une Game Gear qui n’a plus aucun condensateur chimique sur la carte mère donnera normalement toujours du son (j’ai testé plusieurs cartes sans)
Ton écran est clairement HS les ligne verticales ce n’est jamais bon.
Dans quel état sont les pistes de la carte mère ainsi que les autres composants des photos aiderait grandement.

Même si les connexions port cartouche pistes sont ok cela ne veut pas dire que les broches internes du port cartouche font bien contact avec la cartouche de jeu une simple épaisseur de papier peut rétablir un bon appuis de celle-ci (j’en ai une qui fonctionne comme ça et sans papier —> écran blanc et pas de son) il faudra redresser les pin ou changer le port entier.
Après tu n’est pas à l’abri d’une puce propriétaire Sega HS.

Je vois que tu as des pistes et des via corrodées :



Il doit certainement y’en avoir d’autres donc en premier lieu il va falloir nettoyer, gratté, refaire les pistes et les via.

[Vishious]

Ok chef je vais tout nettoyer car en effet elle n’est pas dans un état de fou. Je vais essayer le truc du papier mais je comprends pas où tu mets le papier.

[Garfield56]

Ok chef je vais tout nettoyer car en effet elle n’est pas dans un état de fou. Je vais essayer le truc du papier mais je comprends pas où tu mets le papier.

Quand tout est re monté correctement carte mère vissé et boitier refermer tu insère entre la coque et la cartouche un morceau de papier plus ou moins épais pour «pousser» la cartouche contre les pin du connecteur.
Mais avant il faut que tu élimine les soucis de corrosion : pistes/via
C’est quel modèle Twin ou simple Asic ? si tu as des photos nettes ce serait bien pour voir l’état.

[titifayls]

Salut , essais.de changer la ram ( sur 1 Asic la ram a l'air de claquer souvent ... ) , j'ai déjà eu le cas d'écran blanc/ bleu sur LCD et ça a réglé le soucis , mais clairement ton écran est HS a la vu des lignes verticales . Si la ram ne change rien il faudra voir le mod de sortie de veille et vérifier les vias

[Vishious]

C’est la simple puce pas la double. J essaie ce soir le coup du papier. La RAM ça se vend ?

[titifayls]

( avant tout vérifie et soit sur que ton connecteur cartouche n'est pas oxydé ni sale ) Fait voir le dos de ta console car tu le parles de double puce alors que tu as une un Asic donc qu'une seule puce a gauche en bas du circuit écran ... Oui ça se trouve des SRAM d'ailleurs les miennes je crois les avoir récupéré de MGCD2 en mettant une Fram ( si tu trouve pas j'en ai qq unes ).
Justement hier j'ai fait une GG en passant l'après midi a tout vérifier, poser un LCD et systématiquement j'avais un écran bleu aucun chargement de jeux ni de son ... J'ai donc en dernier recours changer la RAM sans conviction et la console a démarré nickel
Donc si tu as bien tester tes lignes de mise en veille.

Sur le wiki retrosix il dise ça :
" Zombie RAM
If the 5V rail is successfully discharging and the red light boot circuit is working fine, then the next culprit is the Work RAM (Static RAM CXK5864 / MB8464).
When this RAM is faulty it can mistime data, corrupt data, or even retain previous data causing the zombie effect. "

Verifie ici si le reset ne reste pas activé en effectuant plusieurs mesures .
Si tout est bon partout ça peut venir de la ram .

Déjà c'est bon signe d'avoir l'écran allumé et la LED rouge non clignotante

[Garfield56]

J’avais eu aussi une panne comme toi ou un Asic avait des soudures cassées un reflow des pattes de l’asic a régler le soucis
Tu peux vérifier les pattes en appuyant doucement dessus ou avec une aiguille sans forcer bien sûr.

[Vishious]

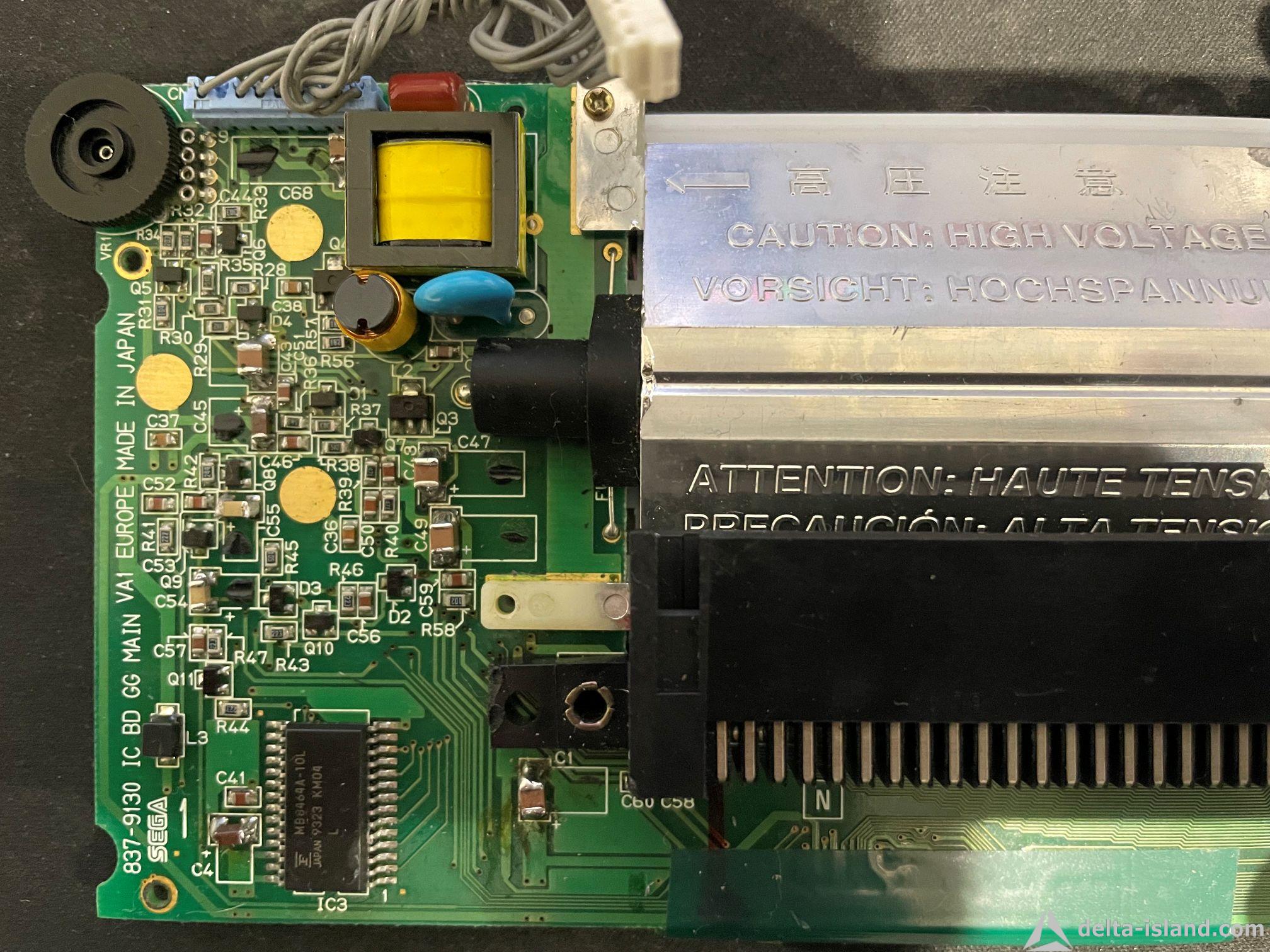

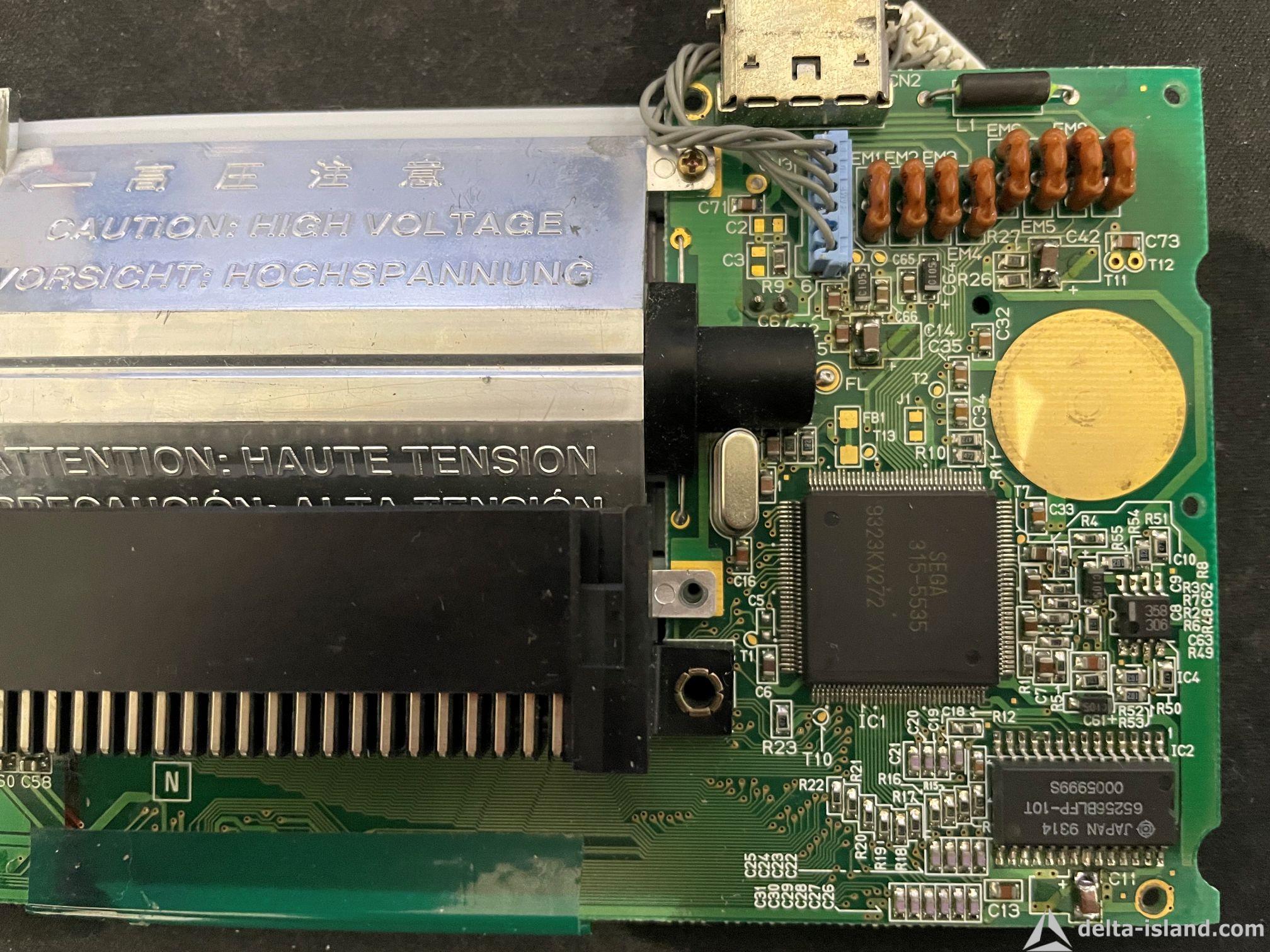

En PJ les photos, quand je passe par Ajouter une image ça ne fonctionne pas

[Garfield56]

Tu as des via bien oxydé et des pistes aussi a verifier
Il va falloir les tester et certainement en nettoyer/réparé
Pour l’exemple j’en ai entourée quelques un mais il y’en a d’autres.

[Vishious]

donc j'ai pris les mesures :
- en haut à gauche j'ai 2.1V et 6.9V au lieu de 1.5V et 5 V
- en dessous j'ai 1.5V au lieu de 1.1V
- en dessous j'ai 1.5v et 2.1v au lieu de 1.1v et 1.5v
- enfin sur l asic de bas en haut j'ai 1.5v / 2.1v / 1.1 v au lieu de 1.1/1.5/0

So why i dont know ^^

[titifayls]

Ok , tes mesures sont prises avec alimentation interne d'origine ,sur secteur et avec un jeu ?
Verifie les pistes si elle sont toutes bonnes sur le mini schéma et vérifie les valeurs résistances et diode ( sa patte en bas a gauche n'est relier a rien )
