[TUTO] OSSC - Update Hardware OSSC V1.7 et anterieur pour le rendre compatible Firmware V1.xx

[Xrider]

Introduction


Depuis la version hardware V1.8 de l'OSSC (merci a marqs, le developpeur de l’OSSC), un nouveau firmware a vu le jour. Le préfixe est 1.XX.
Cette version embarque de nombreuses améliorations. (voir changelog dans le tutoriel Delta >>

Malheureusement, les versions V1.6, V1.7 et ultérieures ne peuvent pas être mises à jour sans modification hardware.
Ce tutoriel vous permettra de modifier votre OSSC pour que ce dernier puisse accepter les derniers firmwares V1.XX.

Difficulté



Matériel nécessaire

1. Fer a souder très fin
2. Etain
3. Tournevis
4. Scalpel de chirurgien

Tutoriel

Il existe deux méthodes pour modifier votre OSSC. Ce tutoriel aborde les deux méthodes.

ATTENTION : La methode 1 est compliquée a réaliser.
Si vous n'êtes pas habitué à soulever les pattes de composants SMD et que vous n'êtes pas un JEDI du fer à souder, utilisez la méthode 2.
Si vous faites une bêtise, vous risquez d'endommager votre OSSC de façon irréversible !

1 - Methode propre
Cette méthode permet de rerouter les signaux pour être 1:1 avec la révision V1.8. Par rapport à la "Méthode Facile" ci-après, vous conserverez la LED rouge fonctionnelle et votre carte deviendra une V1.8. Cette méthode ne modifie pas définitivement votre carte mère.

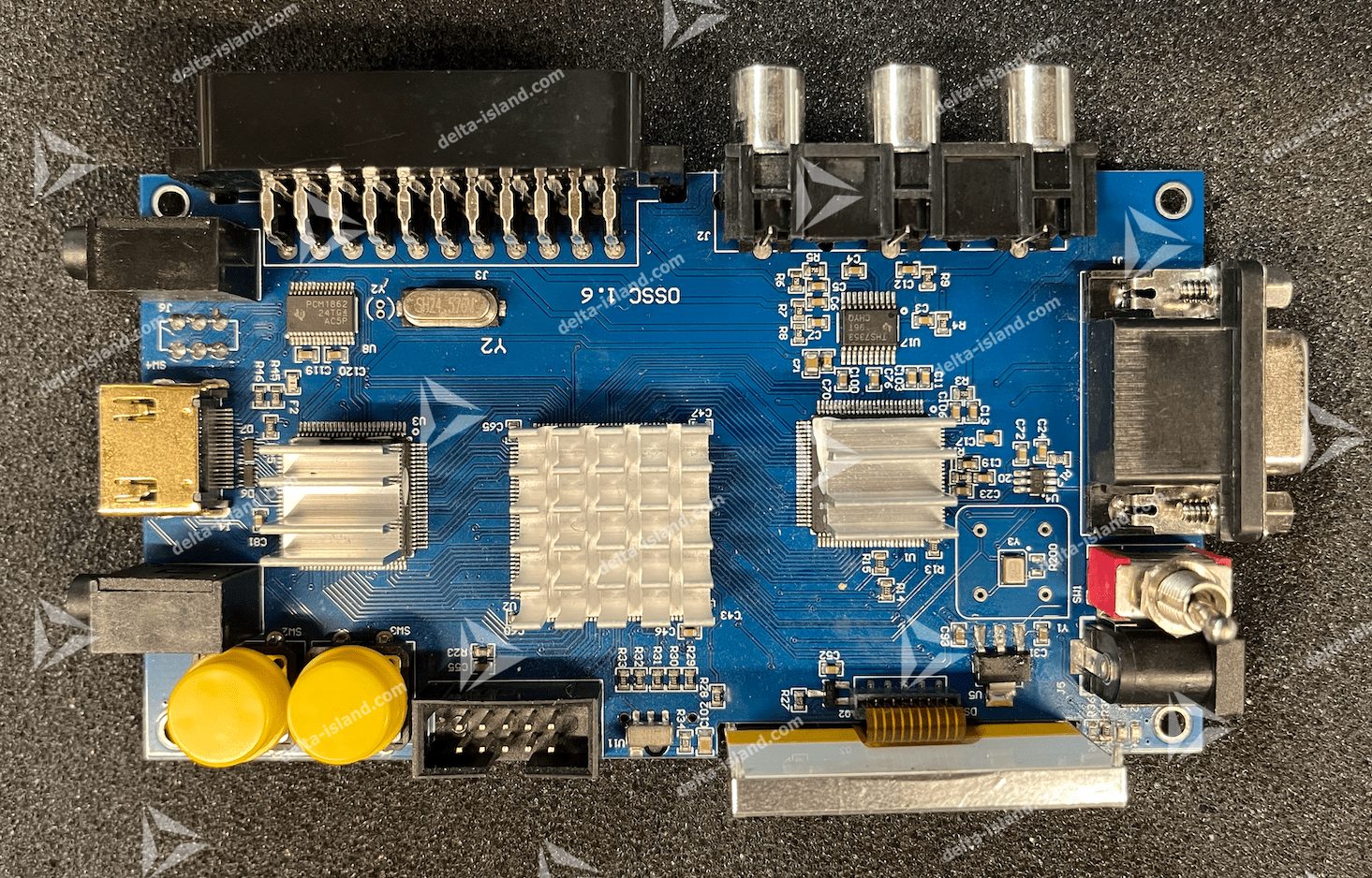

1- Démonter votre OSSC et sorter la carte mère.


2 - Localiser le composant U1.

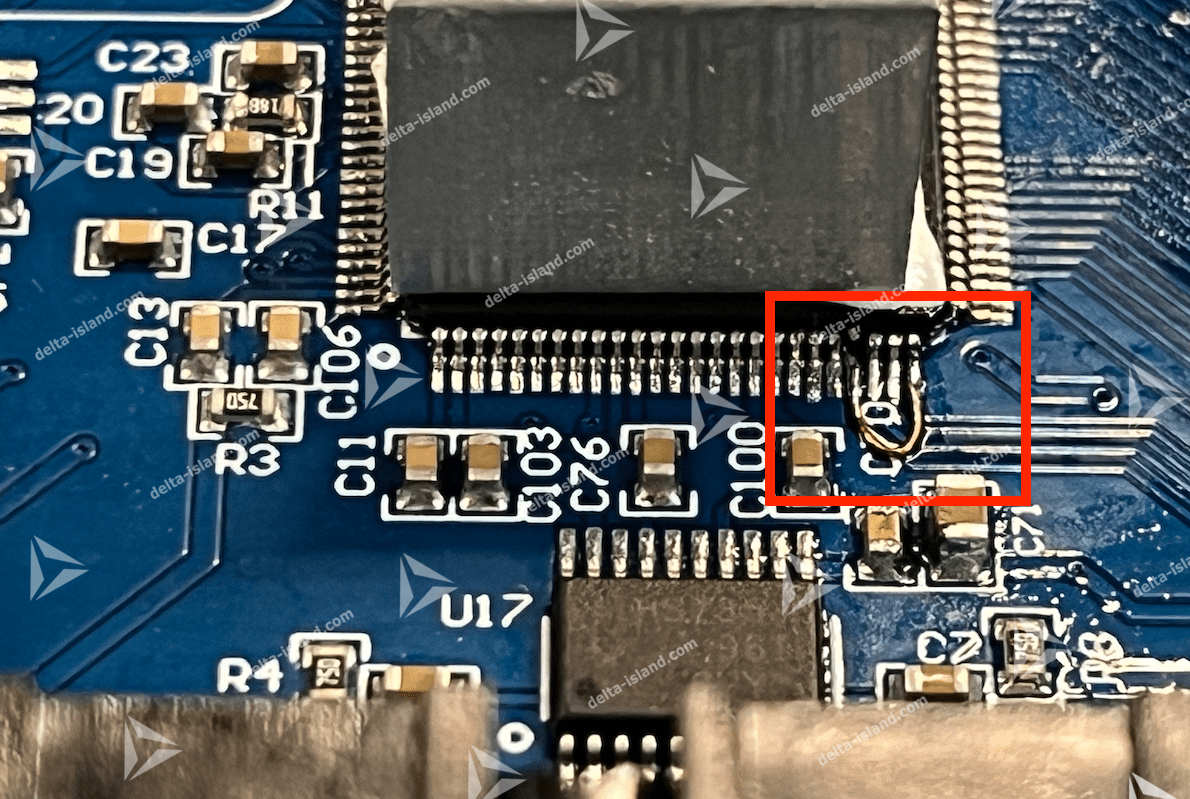

Sur ce dernier, nous devons relever la patte 22 et shunter les bornes 22 et 25 du PCB :

La Pin 22 de U1 doit se retrouver en l'air et non connectée.

3 - Localiser le composant U2.
Sur ce dernier, nous devons relever la Pin 126

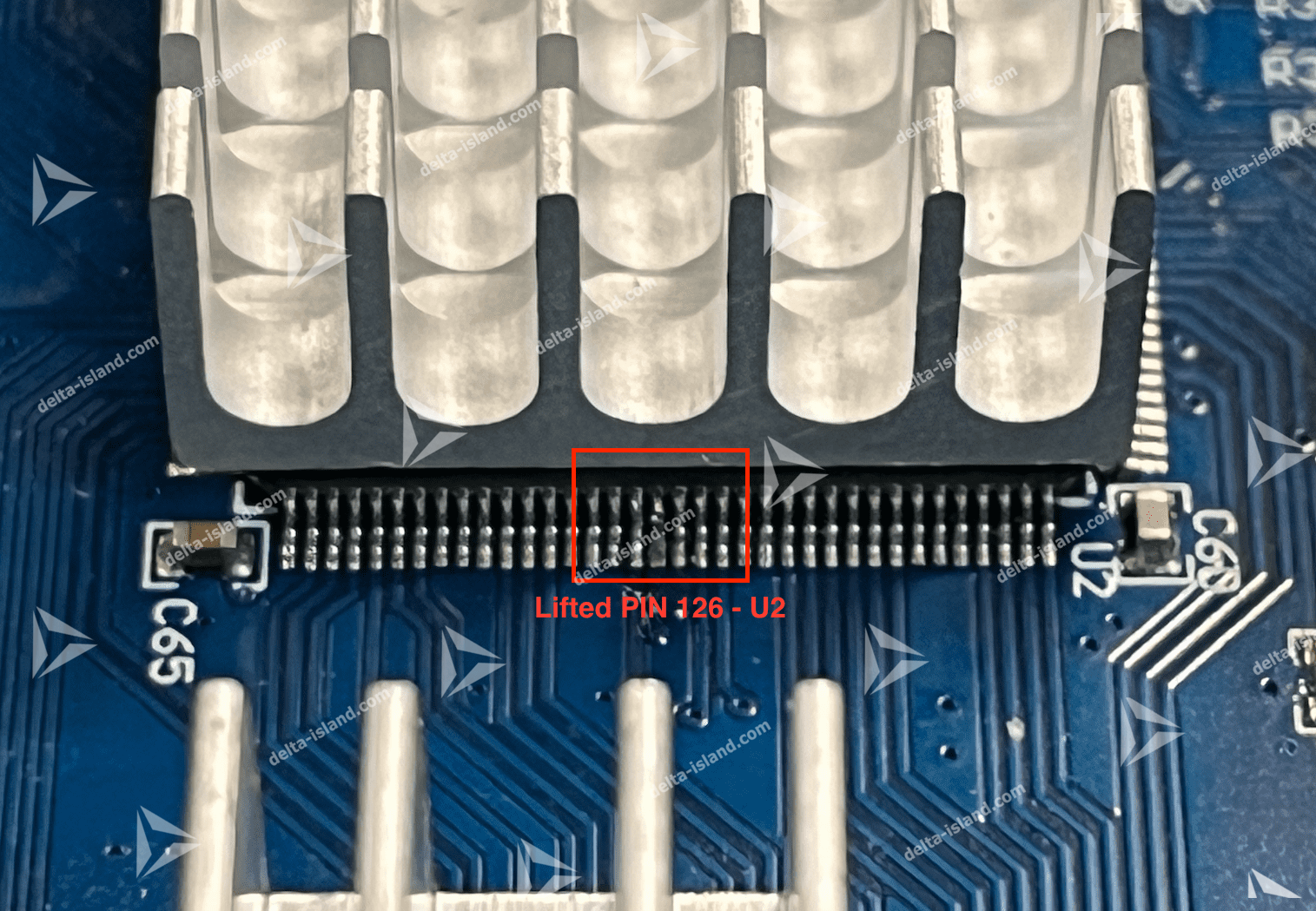

Pin 126 de U2 relevée :


Shunter la Pin 126 du composant (précédemment relevé) et la PIN 128 du PCB

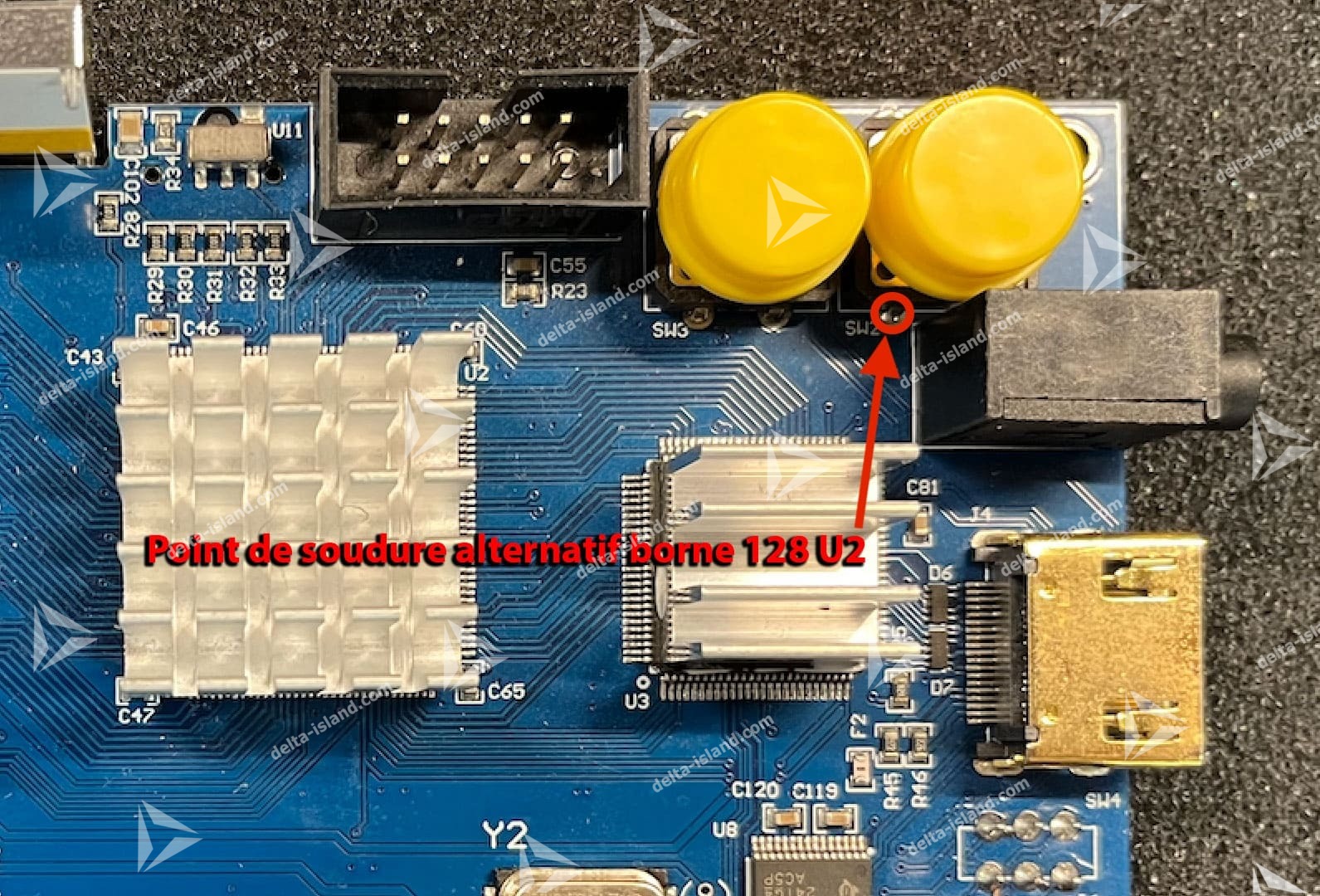

Un point alternatif au point 128 du PCB qui est difficile a souder est disponible ici :

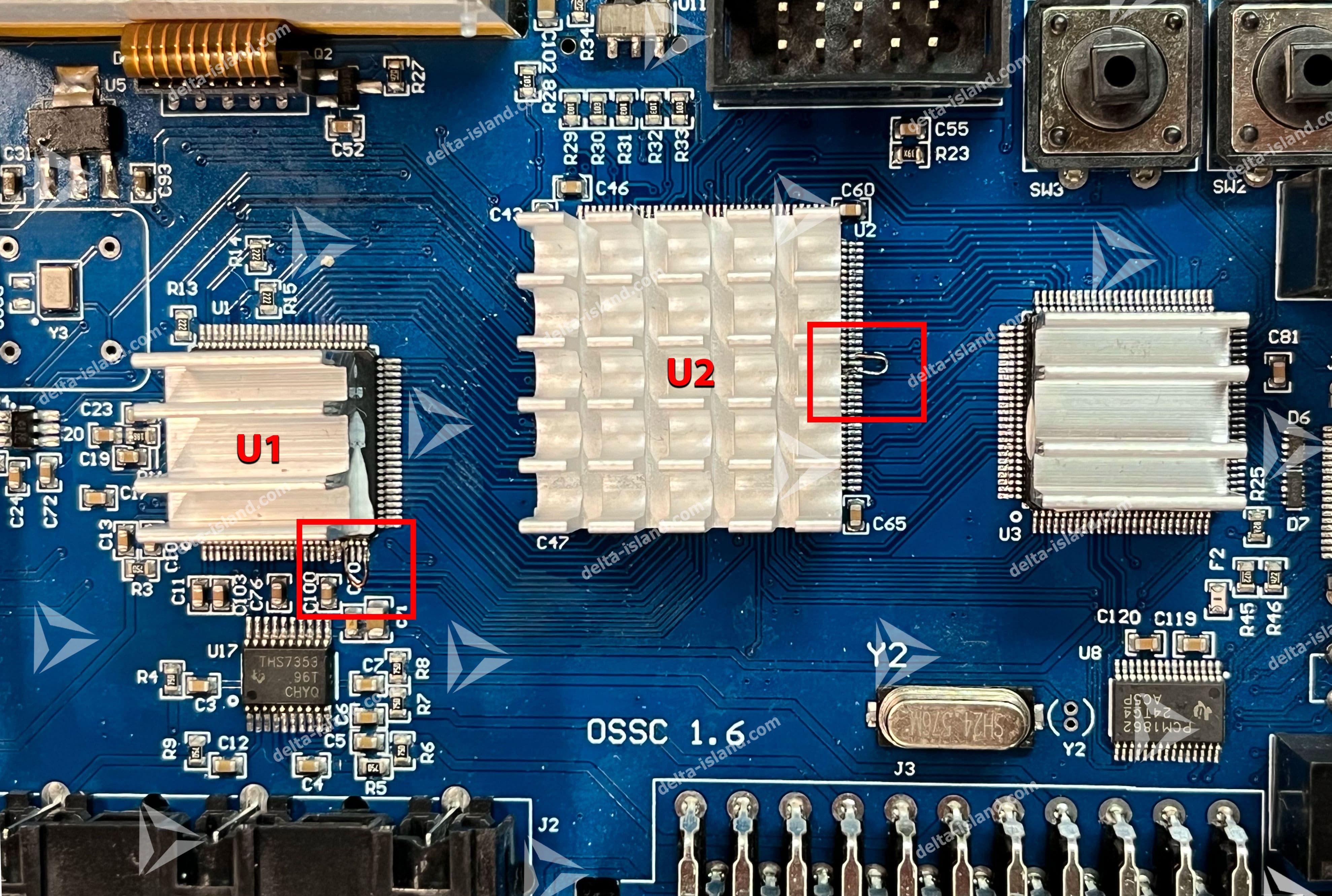

Pour votre comprehension, voici le PCB 1.6 moddé vers 1.8 (n'utilisant pas le point alternatif 128):


2 - Methode Facile

La modification matérielle nécessite simplement de retirer la résistance SMD R35 et d'ajouter un fil entre la broche 25 du TVP7002 (dernière sur le côté) et le plot d'extrémité FPGA de la résistance retirée. La LED rouge ne fonctionnera pas après la modification.
Un indicateur équivalent est codé dans la LED verte

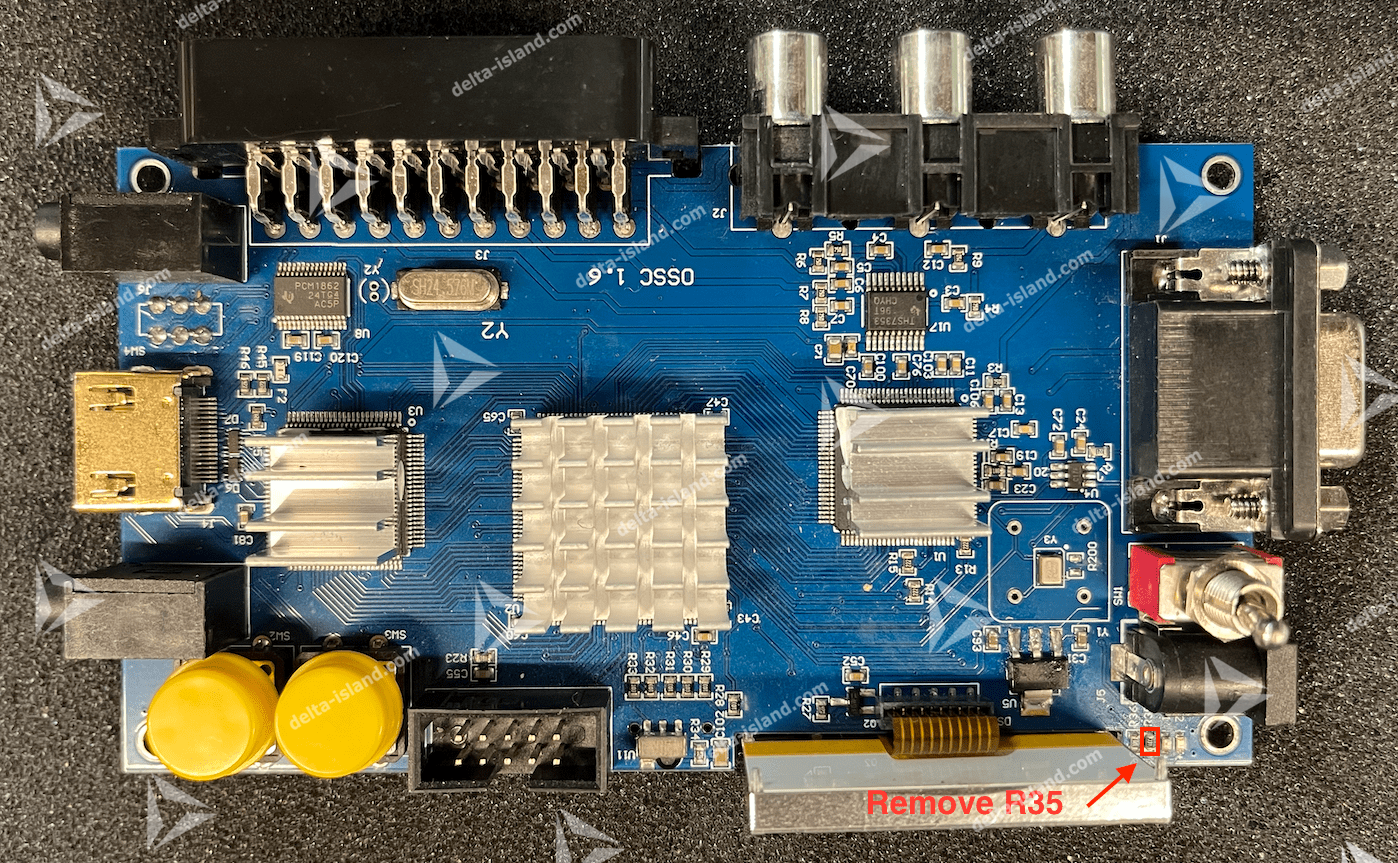

1- Retirer la resistance R35 :

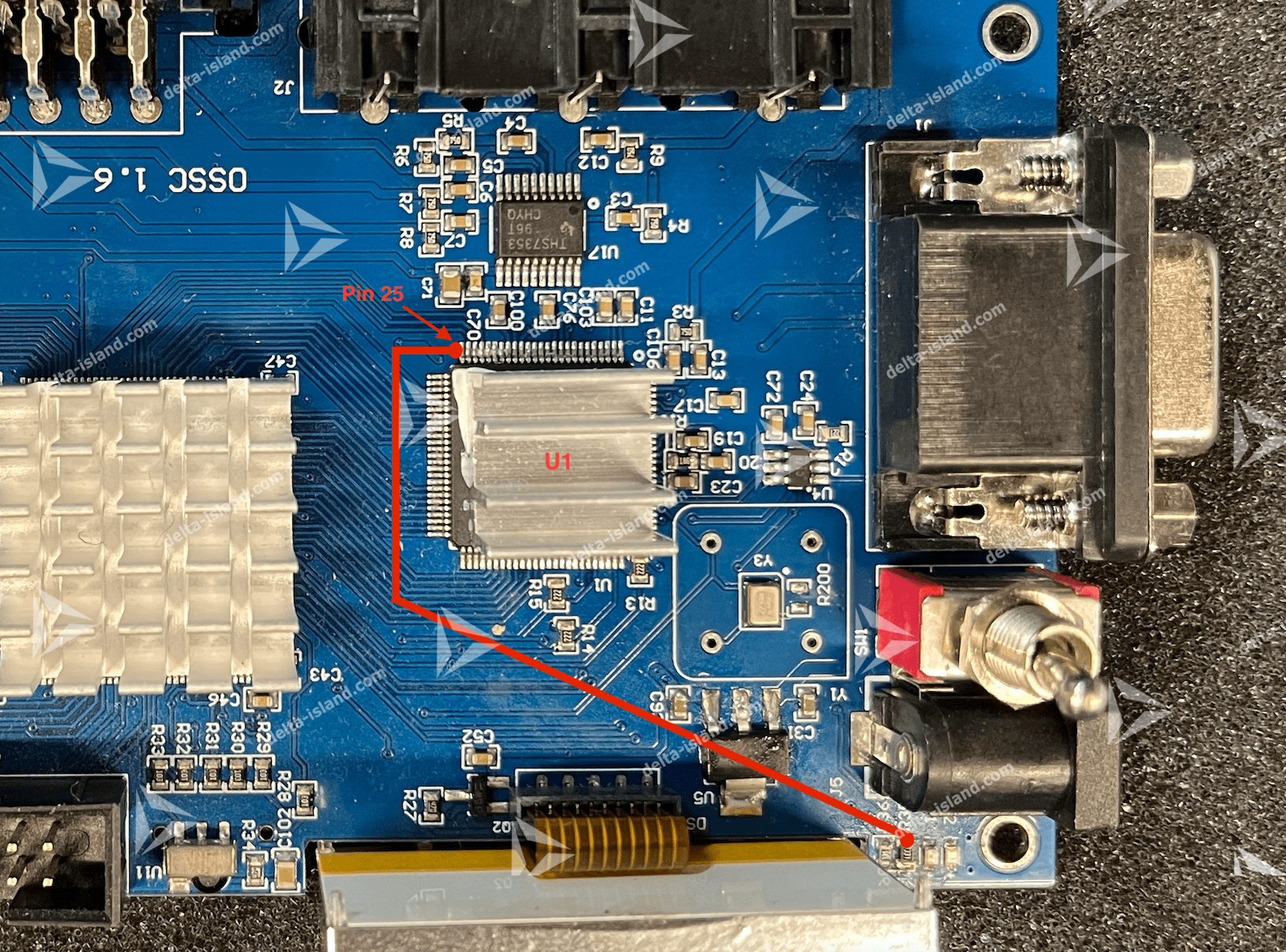

2 - Souder un fils entre la broche 25 de U1 (TVP7002) et le point de la résistance précédemment retirée :

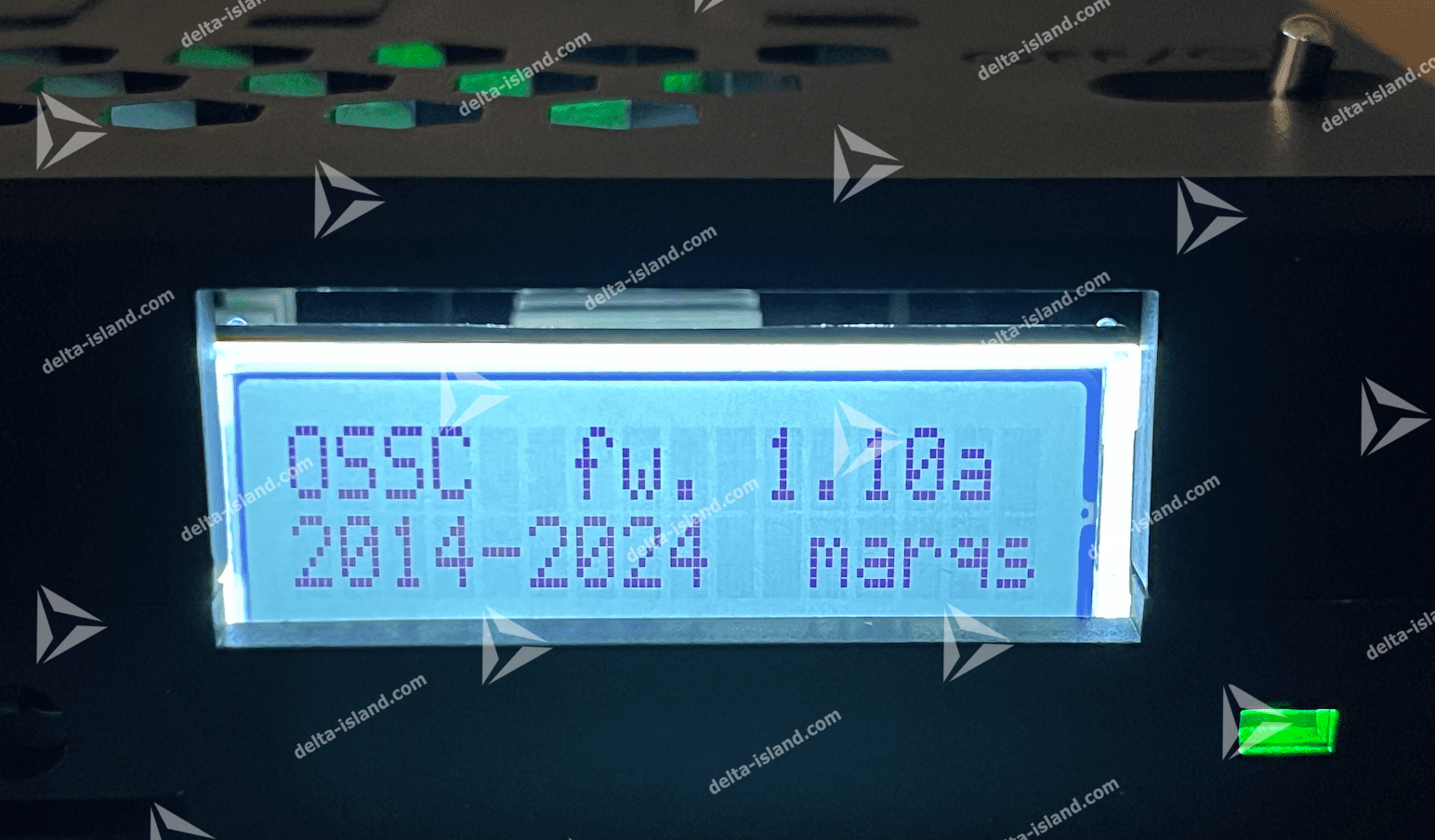

Mise a jour Firmware
Vous pouvez maintenant mettre a jour votre firmware a la dernire version V1.xx en suivant ce tutoriel :
Update Firmware OSSC >>

[Garfield56]

Super tuto merci
Juste pour savoir je possède une version 1.6 normalement si je veux retourner sur une version ancienne de firmware
Après la modification Hardware du pcb (Méthode propre Jedi ) c’est toujours possible ? tu as essayé ?

[Xrider]

Super tuto merci
Juste pour savoir je possède une version 1.6 normalement si je veux retourner sur une version ancienne de firmware
Après la modification Hardware du pcb (Méthode propre Jedi ) c’est toujours possible ? tu as essayé ?

Merci

Pour la méthode 2, il ne devrait pas y avoir de problème.

Mais pour la méthode JEDI, je n’ai pas testé.
Le shunt sur le FPGA code la version hardware, donc très incertain.

Mais aucun intérêt de downgrader ton firmware, la version 1.10 est stable et prend en compte quelques améliorations intéressantes

[Garfield56]

Super tuto merci
Juste pour savoir je possède une version 1.6 normalement si je veux retourner sur une version ancienne de firmware
Après la modification Hardware du pcb (Méthode propre Jedi ) c’est toujours possible ? tu as essayé ?

Merci

Pour la méthode 2, il ne devrait pas y avoir de problème.

Mais pour la méthode JEDI, je n’ai pas testé.
Le shunt sur le FPGA code la version hardware, donc très incertain.

Mais aucun intérêt de downgrader ton firmware, la version 1.10 est stable et prend en compte quelques améliorations intéressantes

Des questions me viennent à l’esprit
Tu penses que:
Si avec la méthode Jedi le flash ce passe mal c’est possible de le débriquer avec la méthode JTAG ?
Si pour une raison ou une autre ça fonctionne mal pour Jedi (ont sait jamais) des fois c’est X-files sur certains pcb
Le fait de tout ressouder comme à l’origine les Firmwares anciens peuvent être reflash ?
La méthode propre Jedi et la méthode 2 pour Noobs au final cela donne exactement le même comportement et les même option pour l’ossc c’est juste une histoire de led rouge c’est bien ça ?

Si je met à jour mon OSSC en 1.10 avec la méthode 2 Noobs afin de tester que mon matériel fonctionne bien
Je peux ensuite effectuer la méthode Jedi et le reflash en 1.10 malgré que je l’ai déjà mis a jour avec la méthode 2 ?

[Yoda07]

Perso j’ai fait la méthode 2, car à l’époque il n’y avait pas l’autre méthode, tout marche nickel.
Joli tuto.

[Garfield56]

Merci pour ton retour Yoda

[Xrider]

Si je met à jour mon OSSC en 1.10 avec la méthode 2 Noobs afin de tester que mon matériel fonctionne bien
Je peux ensuite effectuer la méthode Jedi et le reflash en 1.10 malgré que je l’ai déjà mis a jour avec la méthode 2 ?

Normalement oui

Su tu fais la modif, fait nous des photos

[Garfield56]

Si je le fais je mettrai des photos

[Sylver]

Merci pour le tuto
J'ai fait la méthode des galériens (la 1 quoi) et ça ne marchait pas, j'ai fini par réaliser que sur U1 il ne fallait pas relier la patte 22 soulevée à la patte 25 mais c'est le pcb à la place 22 qu'il faut souder à la patte 25
Maintenant ça marche nickel avec le firmware 1.12
Il faut que je regarde ce que ça change maintenant !
