Salut suite au ventes de landsat ==> https://delta-island.com/forum/viewtopic.php?t=3163

C'est un kit RGB pour N64 Non FRA

Voila pour les compatibilitées
https://forums.benheck.com/viewtopic.php?f=5&t=27684

Ma version NTSC J est donc compatible

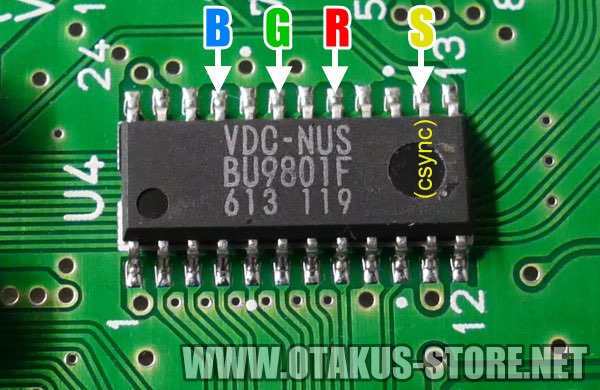

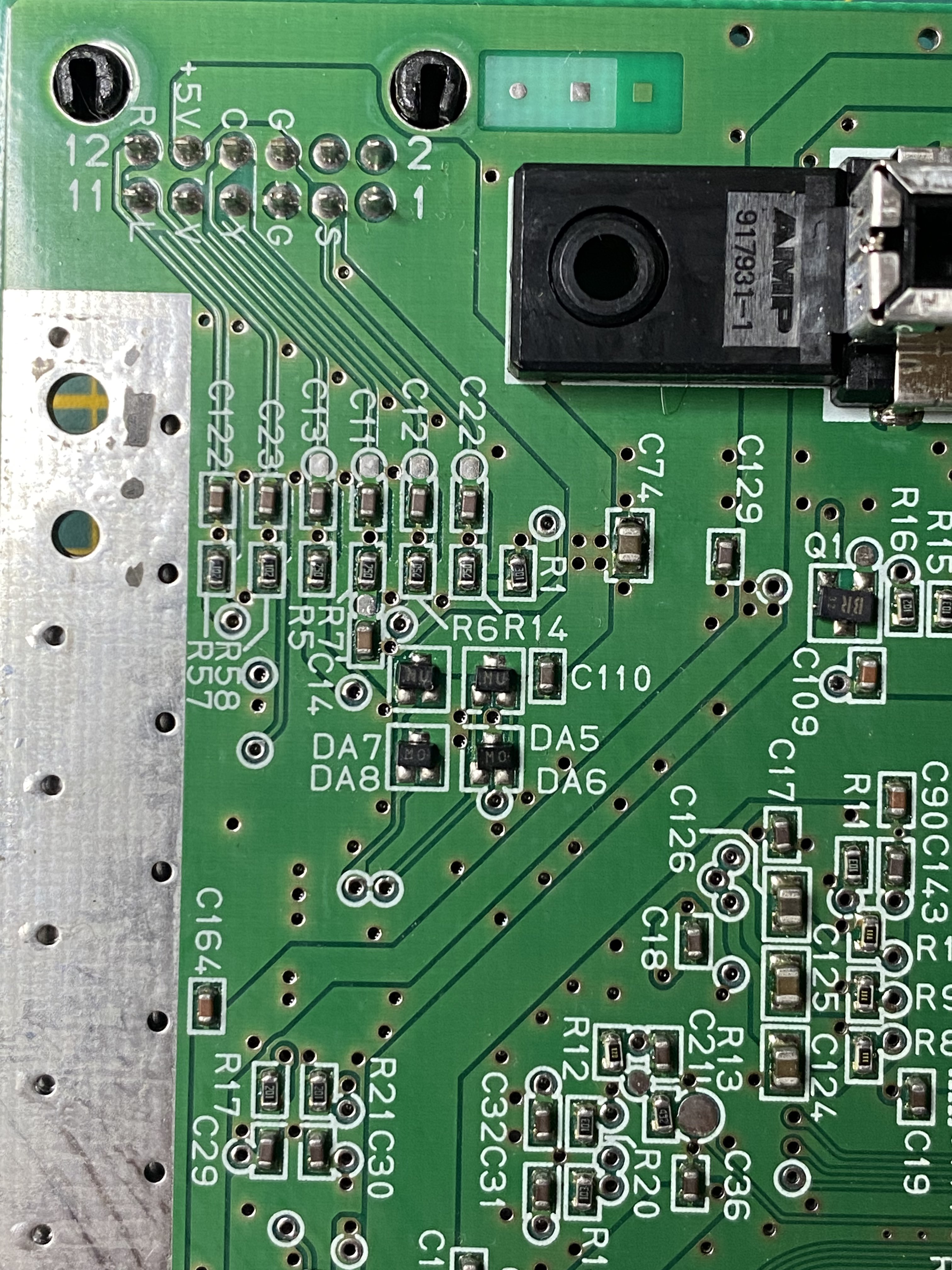

Sur le dos de la carte mere prendre soin de bien remplir les pastilles. Le Câble RGB raccord au bas du PCB (j'ai supprimé le MOD Csync trop embête) Les câbles RGB se relient coté face. (il faut demonter toutes les plaques alu) Voila pinout qui nous intéraisse sur la chip RGB

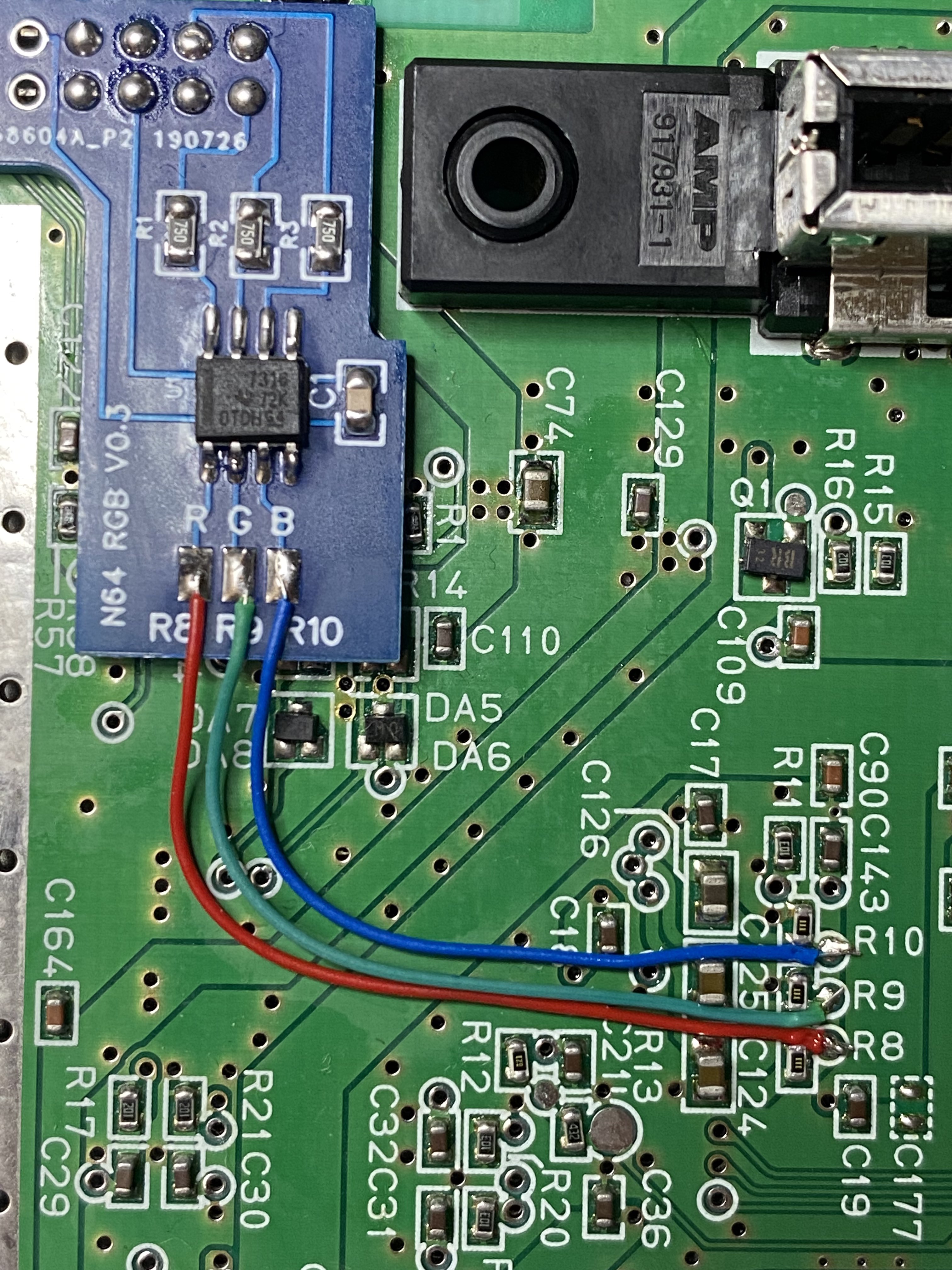

Ou Au choix, moins compliqué celui ci

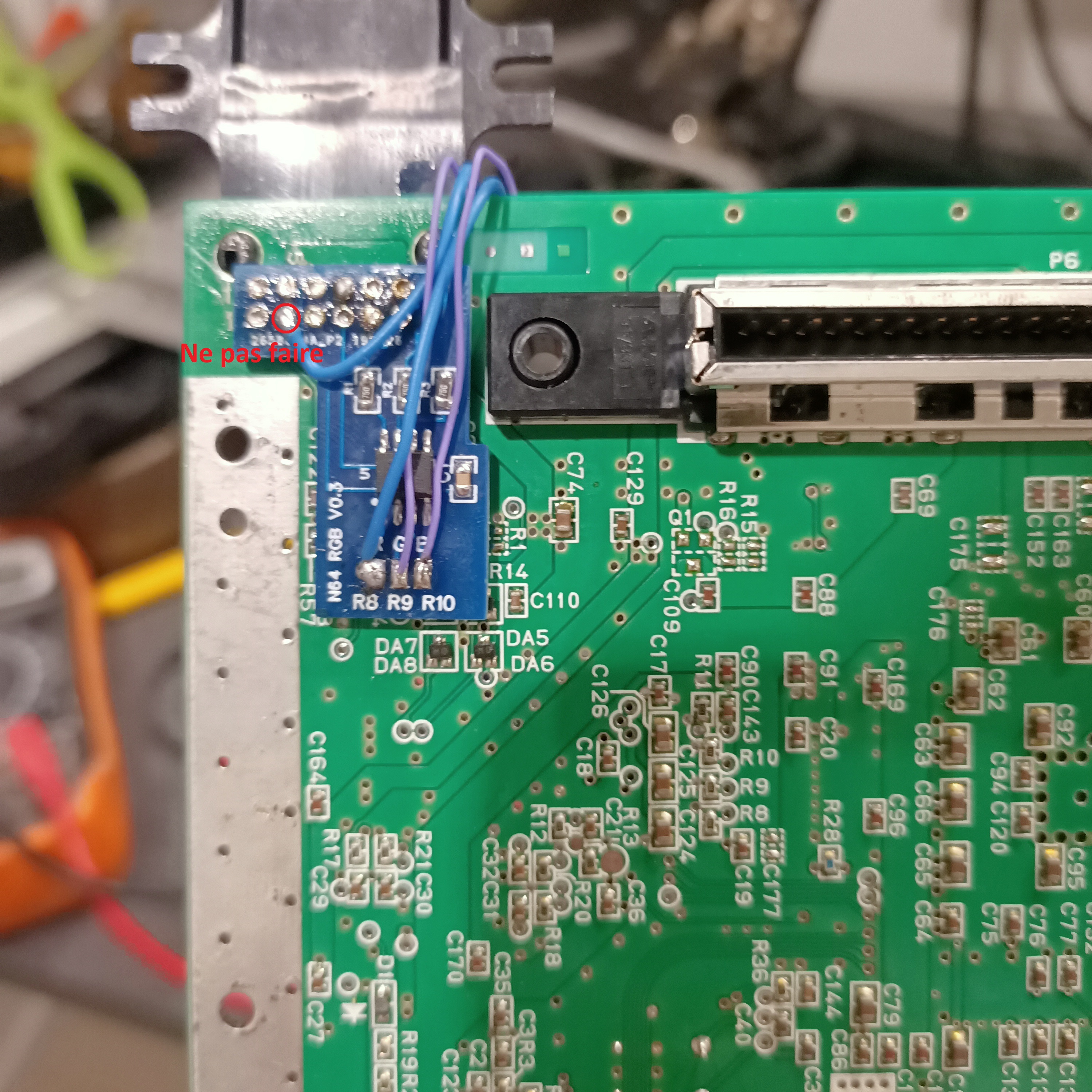

Point alternatif

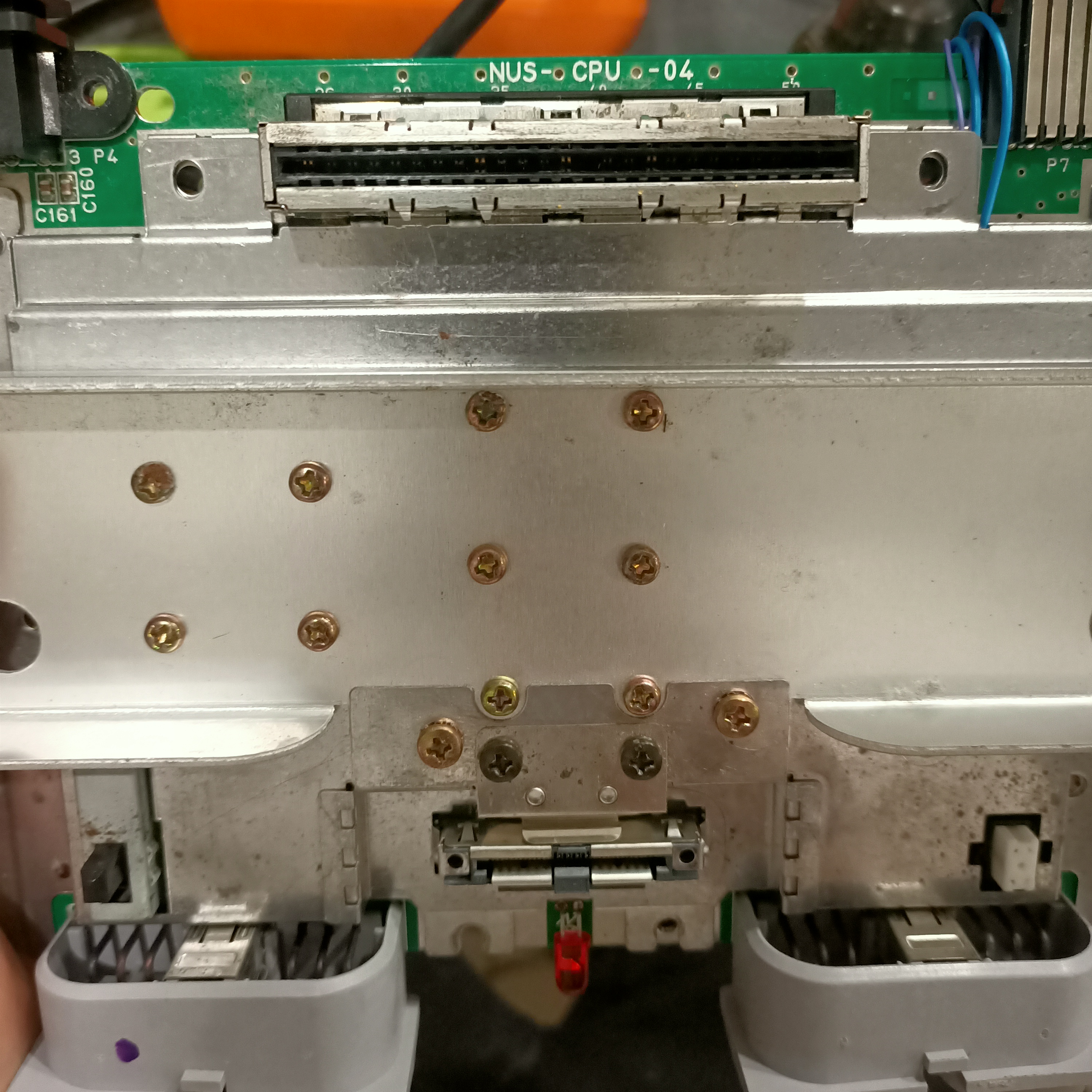

Pendant le remontage j'ai préféré tordre ce morceau du blindage (il y avait une petite force sur le PCB sinon)

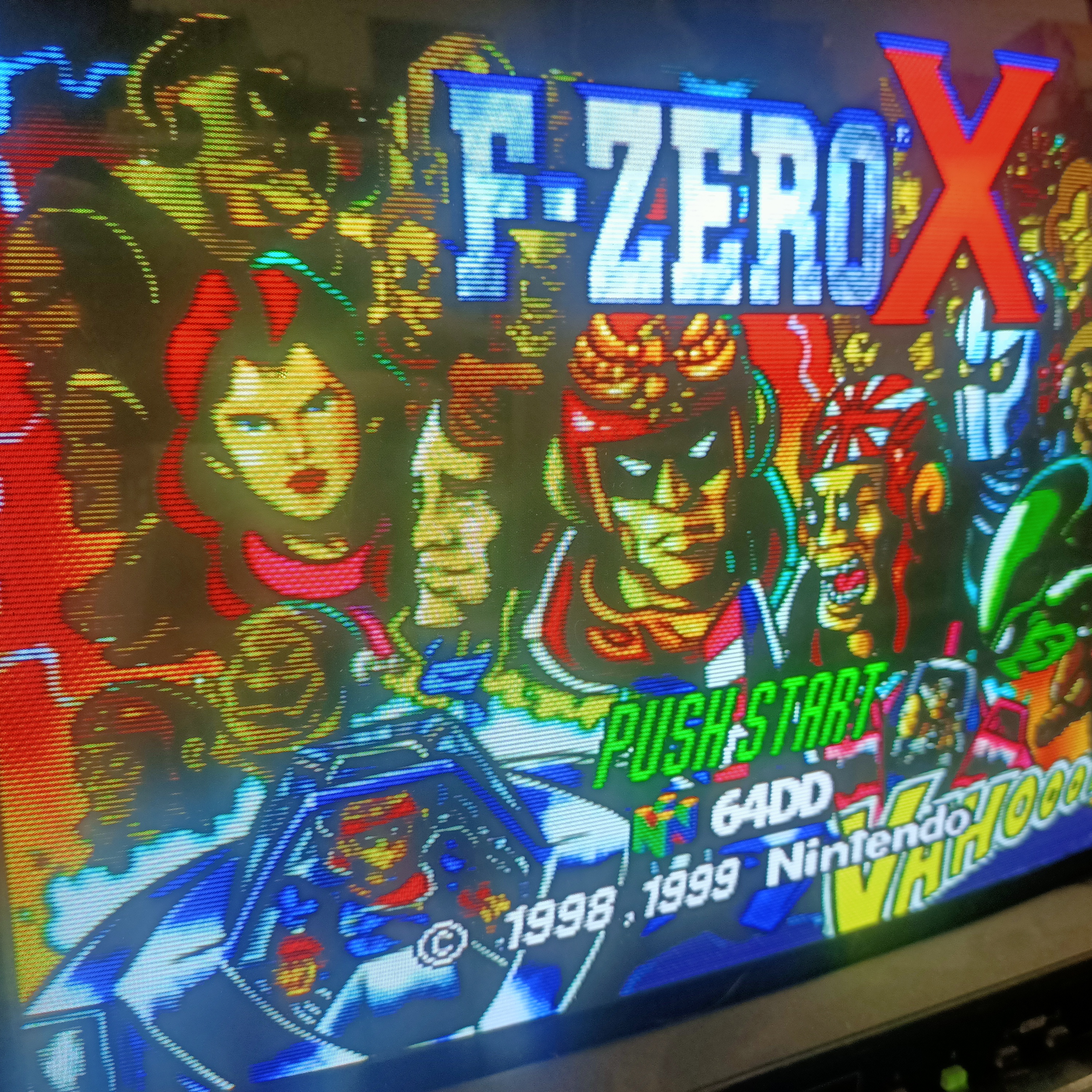

Maintenent place au comparatif,

Svideo vers RGB

Svideo RGB Svideo RGB RGB
Voila un petit mod efficace
Malgrè que le Svideo est relativement performant . Nous notons un grain bien plus fin sur le RGB et des couleurs moins saturées, et plus précise sur le RGB.
J'ai pas fait le composite, j'ai pas envi de saigner des yeux !



Bonne journée

Même si les photos sont compressés, on voit bien la différence de netteté.
Sur N64, le minimum syndical c'est le S-video mais pour moi le rgb est obligatoire.

Oui ma FRA et ma NTSC US sont donc maintenent en RGB, je pense que landsat va encore avoir des intéraissés c'est un très bon produit

Salut Kitchen, petite question, pourquoi n'as tu pas pris les points R8/R9/R10 sur la CM ? Quel intérêt d'aller prendre direct sur le chip ?

Je dois installer le mien ces prochains jours

Kev1 a écrit : ven. 15 avr. 2022 00:48 Salut Kitchen, petite question, pourquoi n'as tu pas pris les points R8/R9/R10 sur la CM ? Quel intérêt d'aller prendre direct sur le chip ?

Je dois installer le mien ces prochains jours

J'ai préféré prendre directement les points a la source

Le rendu est sympa, comme la FRA (j'en n'ai une également Mod rgb avec les composants remplacé sur la carte mere)
Vous pouvez y aller les yeux fermer si votre 64 est compatible

Mais le coup des r8/r9/r10 peu être intéressant (si pas trop de perte avec des composants intermédiaire ect ) , j'ai fais cela ce matin vite fait.

kitchen34 a écrit : ven. 15 avr. 2022 04:49

Kev1 a écrit : ven. 15 avr. 2022 00:48 Salut Kitchen, petite question, pourquoi n'as tu pas pris les points R8/R9/R10 sur la CM ? Quel intérêt d'aller prendre direct sur le chip ?

Je dois installer le mien ces prochains jours

J'ai préféré prendre directement les points a la source

Le rendu est sympa, comme la FRA (j'en n'ai une également Mod rgb avec les composants remplacé sur la carte mere)
Vous pouvez y aller les yeux fermer si votre 64 est compatible

Mais le coup des r8/r9/r10 peu être intéressant (si pas trop de perte avec des composants intermédiaire ect ) , j'ai fais cela ce matin vite fait.

Merci pour les infos

Je suis dans la même configuration, FRA modée et une NTSC qui va recevoir ce mod

Du coup je verrai si en prenant les points R8/R9/R10, le rendu est le même que sur la FRA

Mis a jour point alternatif

le composite est jouable sur un bon CRT. (sans comparaison avec le rgb biensûr)

Modif faite, franchement faut avoir des yeux bioniques pour voir la diff avec une FRA modée

Kev1 a écrit : sam. 16 avr. 2022 02:58 Modif faite, franchement faut avoir des yeux bioniques pour voir la diff avec une FRA modée

Yes parfait

On peut pas avoir mieux sur une N64
Même a l époque le rendu était pas aussi jolie.

merci pour le tuto

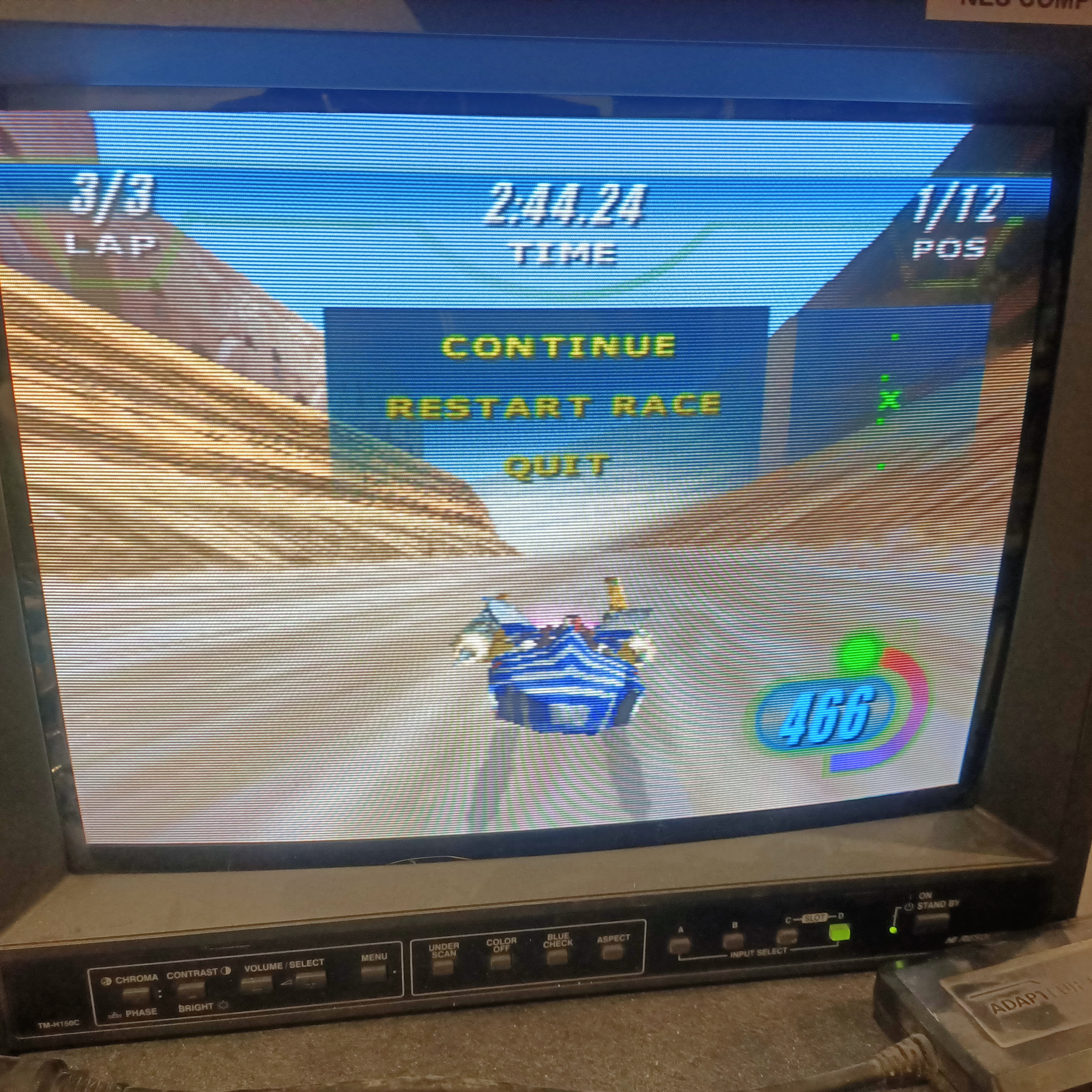

RGB de starwars EP1 racer (ram pack)

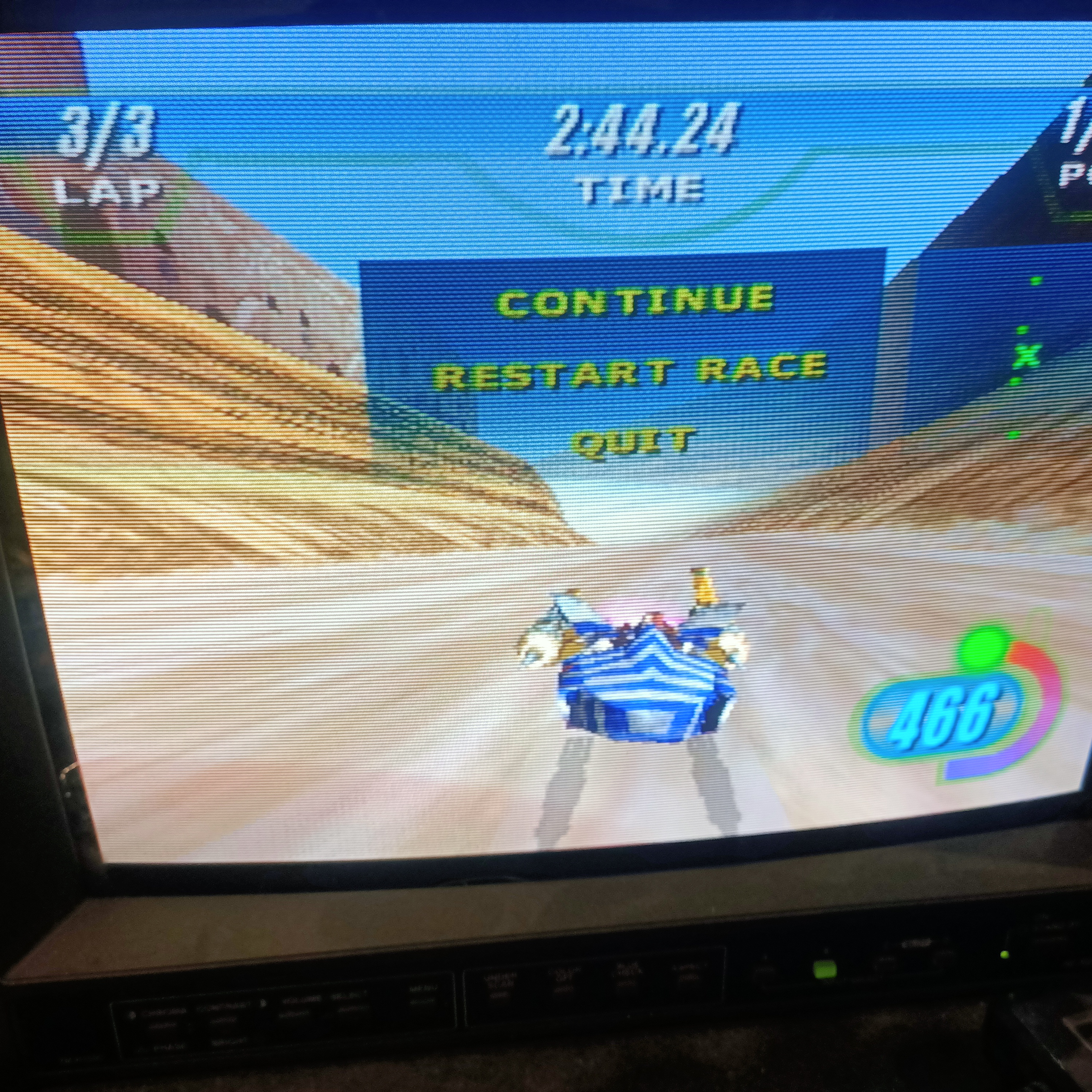

Svideo de starwars EP1 racer (ram pack)
Composite
Notons un léger flou par rapport au RGB sur le Svideo, et une compression des couleurs. Mais c'est tout a fait acceptable (la résolution est la même) le composite temp qu'a lui a une résolution bien plus basse.. (je n'ai pas fait des photos )

la c'est sur les photos, en condition de jeu oui le RGB est bien plus agréable et propre

Pour le prix de la chip et si vous avez les consoles adéquats, il faut pas hésiter une seconde
