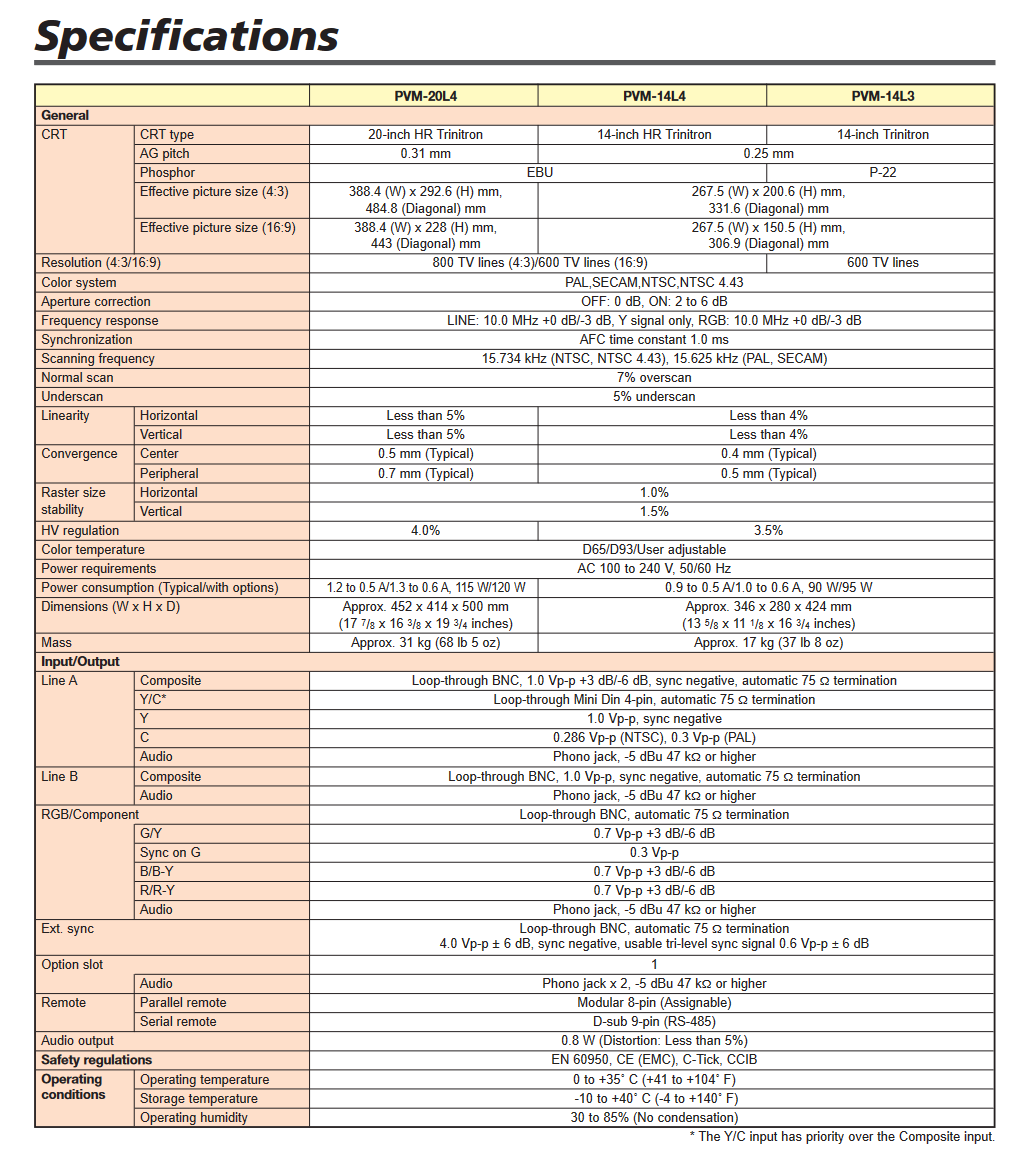

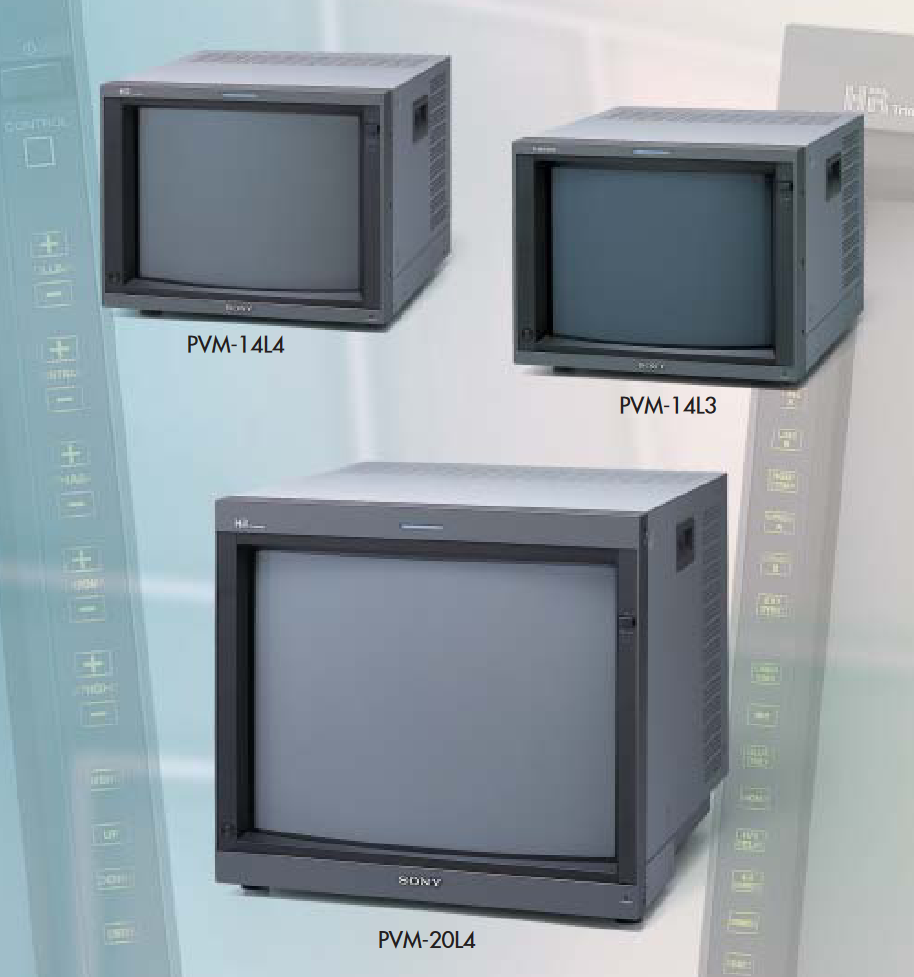

Spécifications - Photos SONY PVM 14L3, 14L4 & 20L4

[kitchen34]

Voila j'ai un peu remis la main sur Mon 20L4
Un beau bestiau de 31kg pour une diagonale de 20 pouces
(le mien est de 2004) c'est a dire les derniers crt sortie !

le manuel==>

Contenu caché

Vous devez être inscrit et connecté sur ce forum pour voir le contenu caché.

[MrData]

le top, et j'avais pas le manuel PDF en plus

[cazeysan]

J'ai le même et il est top.

[Xrider]

PVM...

[kitchen34]

J'ai le même et il est top.

Je l'ai eu en panne, un don, avec un 14L3 fonctionnel qui a servi de pièce donneuse. , même serie, énormément de pièce en commum

[Xrider]

Merci kitchen, il va bien me service ce manuel

[Xrider]

Hello,

Je viens de fabriquer 2 harnais pour mon PVM-14L3 (le deuxième sera mis en vente prochainement).




Pour régler mon PVM, j'ai donc utilisé une SNES avec le software 240P suite (en 60Hz).
https://junkerhq.net/xrgb/index.php?tit ... test_suite

Bien que ce soit mentionné dans le Service Manual du PVM-14L3, voici la méthode pour entrer dans le menu "SERVICE" :

1 - On appuie sur le bouton "MENU", le menu OSD va s'ouvrir
2 - Appuyer et sur le bouton "DEGAUSS" et maintenez le. Puis appuyer sur "ENTER".

[cazeysan]

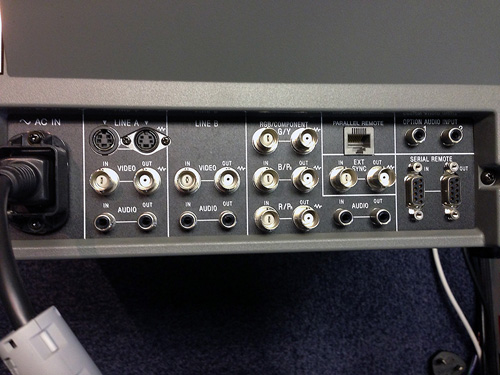

Tiens, pourquoi as-tu câblé la sortie audio du PVM ?

[Xrider]

Tiens, pourquoi as-tu câblé la sortie audio du PVM ?

Le 14L3 possède un HP (mono)
Le IN et le OUT sont pontés ensemble dans le PVM, donc si on a un signal stéréo on branche LEFT et RIGHT comme sur la photo et on a un mix sur MONO

C'est pour des tests, pour le jeu => HP stereo externe

[cazeysan]

Oui, à fabriquer l'adaptateur, évidemment il faut sortir les deux canaux audios.
Mais j'avais jamais pensé utiliser la sortie sonde audio pour mélanger à l'arrache le L et le R.

[kitchen34]

plus qu'a y mettre une MD ou saturn

[Xrider]

Hello,

Je viens de fabriquer 2 harnais pour mon PVM-14L3 (le deuxième sera mis en vente prochainement).




Pour régler mon PVM, j'ai donc utilisé une SNES avec le software 240P suite (en 60Hz).
https://junkerhq.net/xrgb/index.php?tit ... test_suite

Bien que ce soit mentionné dans le Service Manual du PVM-14L3, voici la méthode pour entrer dans le menu "SERVICE" :

1 - On appuie sur le bouton "MENU", le menu OSD va s'ouvrir
2 - Appuyer et sur le bouton "DEGAUSS" et maintenez le. Puis appuyer sur "ENTER".

Petit up pour Elvidou
