Le symptôme
Malgré la présence du 230V, pas de voyant rouge en façade de la console PS2.
Pas de signe de vie.



Le diagnostic
Plusieurs composants peuvent être défectueux sur les alimentations de nos PS2.

Il faut donc vérifier sans l'ordre et hors tension :
- État du fusible
- Les diodes de redressage
- Les différentes diodes du circuit
- Les condensateurs

Difficulté


Le problème récurrent : le condensateur
Le problème le plus récurrent est un condensateur HS.
Avec le temps ils se vident de leur liquide, et perdent doucement leur capacité... jusqu'à faire tomber complètement en panne votre PS2.

Voici un exemple du condensateur C3 sur une alimentation "Delta" d'une consoles SCPH-50004 d'un amis (Coucou Maxxxx) :




Voici la console de Max pleinement opérationnelle suite au remplacement du condensateur C3 sur mon nouveau PVM (Merci kitchen )

Super tuto, dit donc, une bel outil de travail que ce JVC

Petite reparation du jour... Encore la capa C3 d'une alimentation HS (SCPH-50004) La corrosion aux bornes de la capa ne laisse aucun doute... je la test même pas A la mise sous tension de la console, surprise... Elle vient très probablement du Portugal

Petite réparation d'une alimentation PS2, venant d'un SCPH-39004.
Symptome : pas de sortie 12V, pas de voyant rouge allumé en face avant de la PS2.

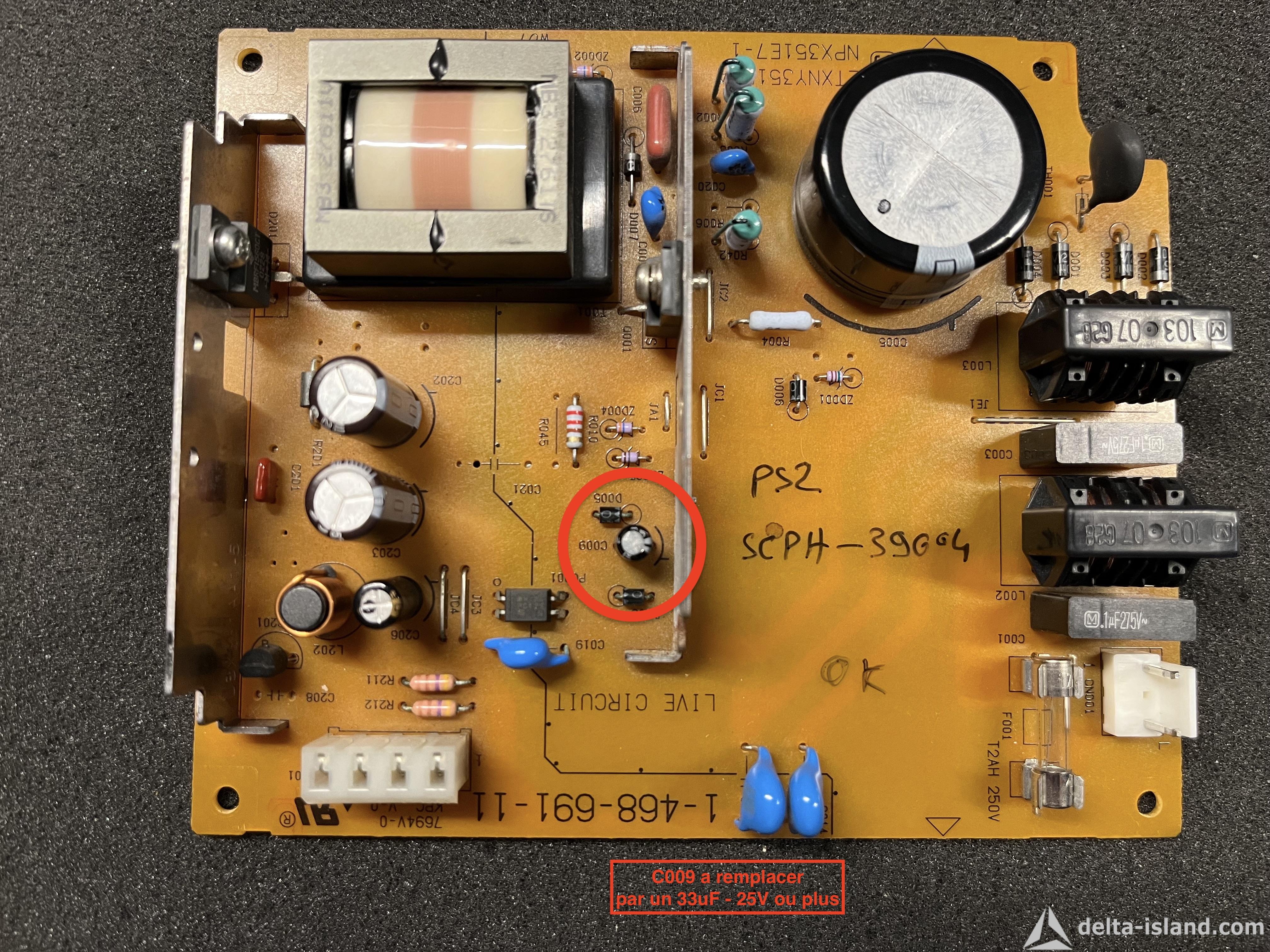

Après remplacement de la capa indiquée ci-dessous => 12V OK, console OK
