Pad Arcade "TRITON"

[cazeysan]

Nice.

[kitchen34]

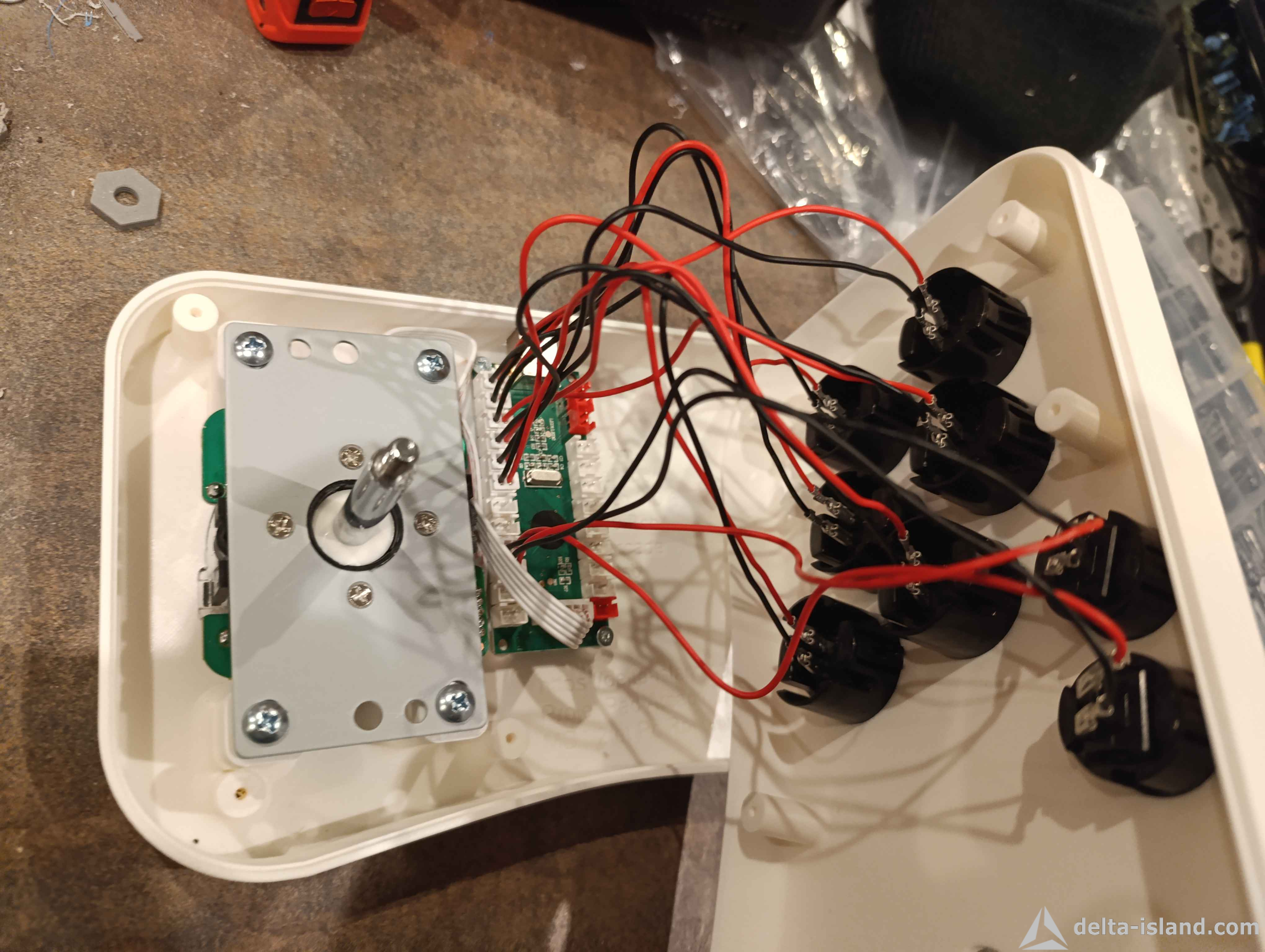

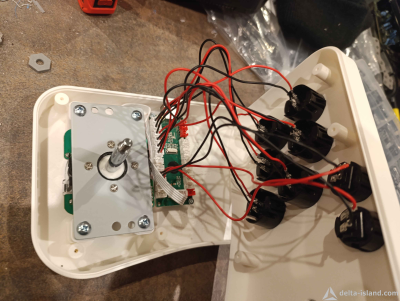

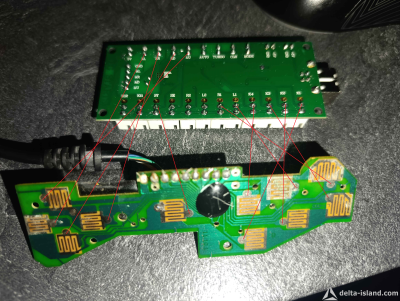

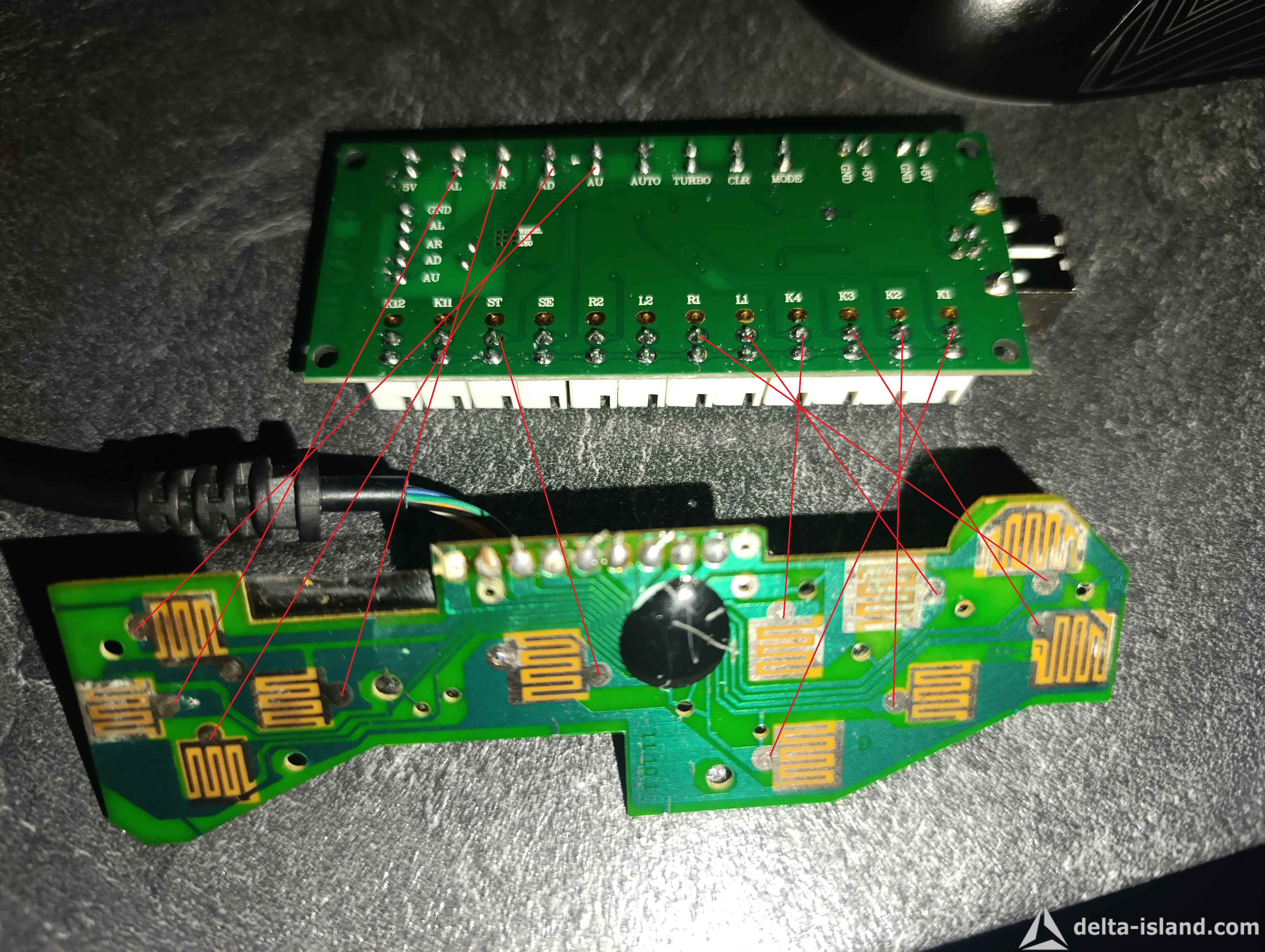

Dans l'idée pour cloner l'appuies des boutons sticks autant sur l'USB que sur le pad MD2

Si tu vois c'que j'viiii dire

[kitchen34]


[cazeysan]

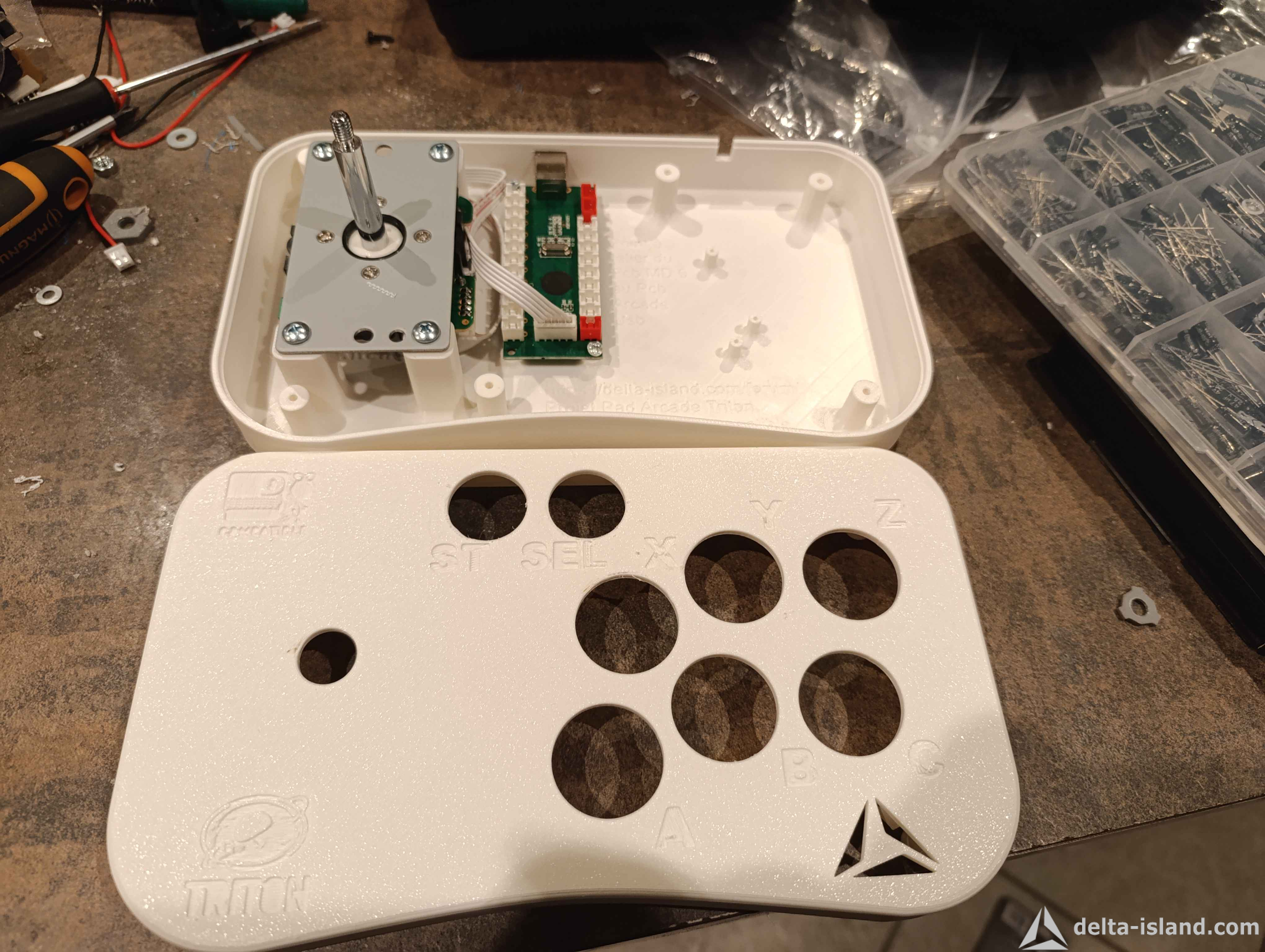

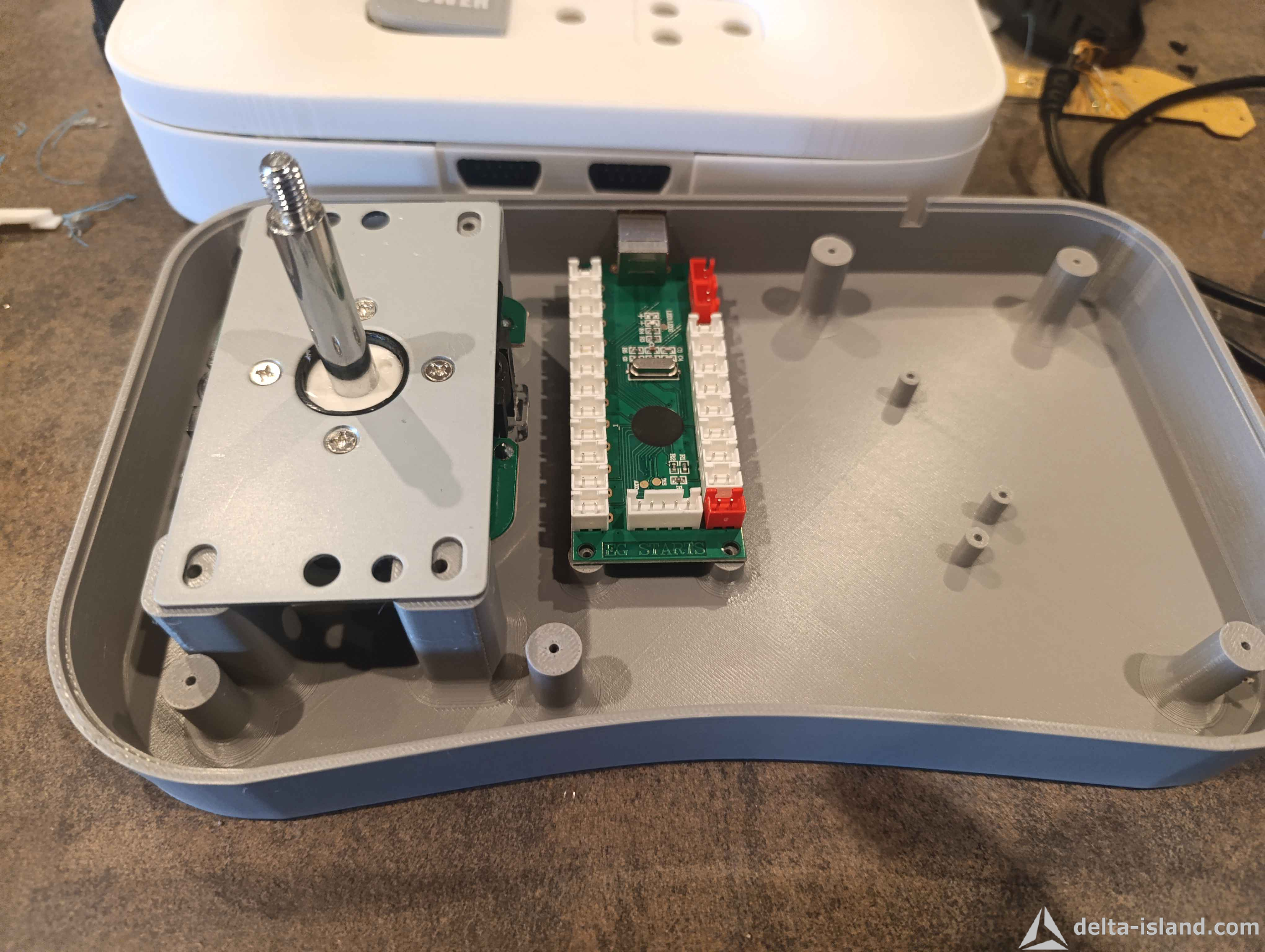

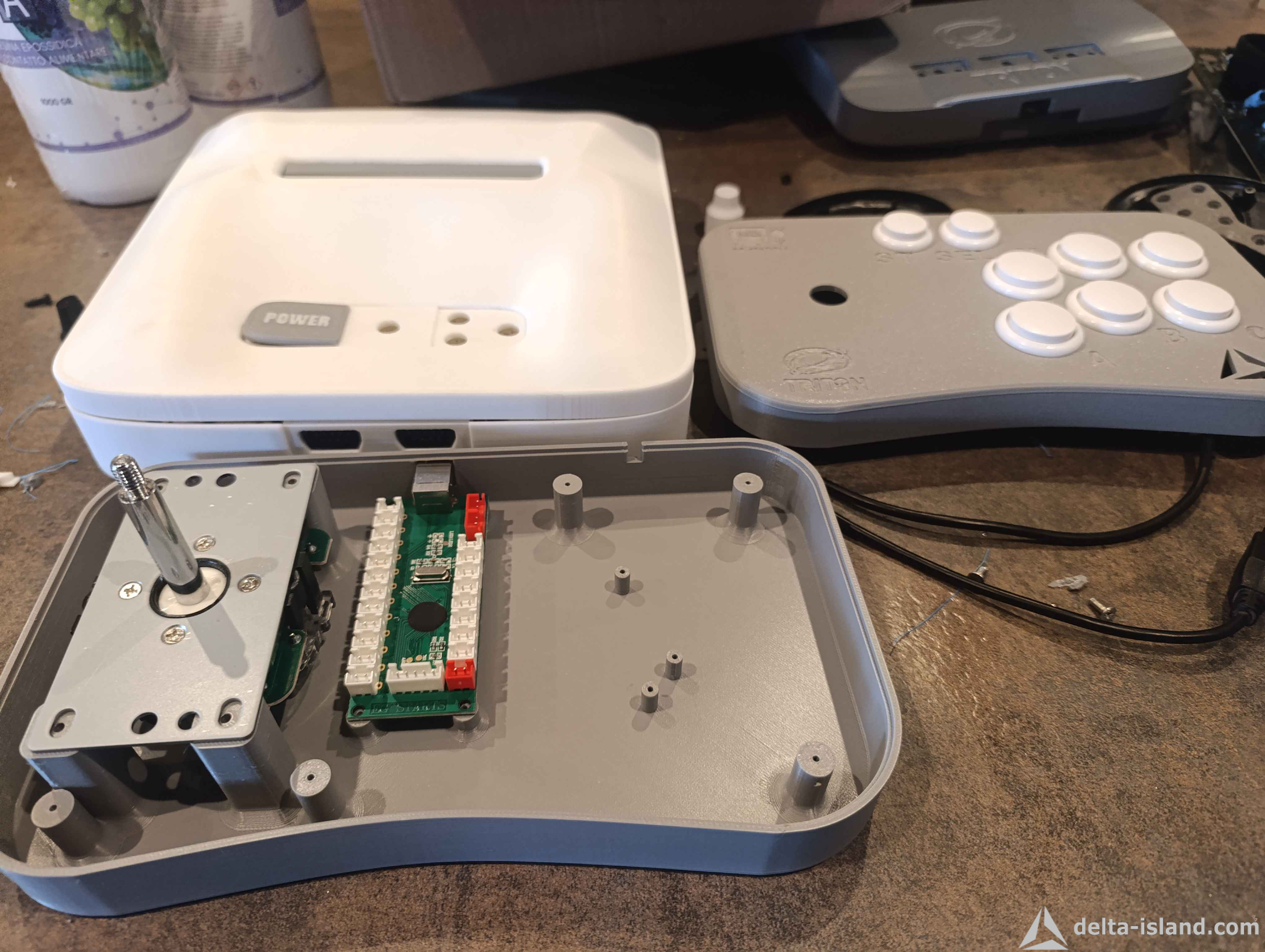

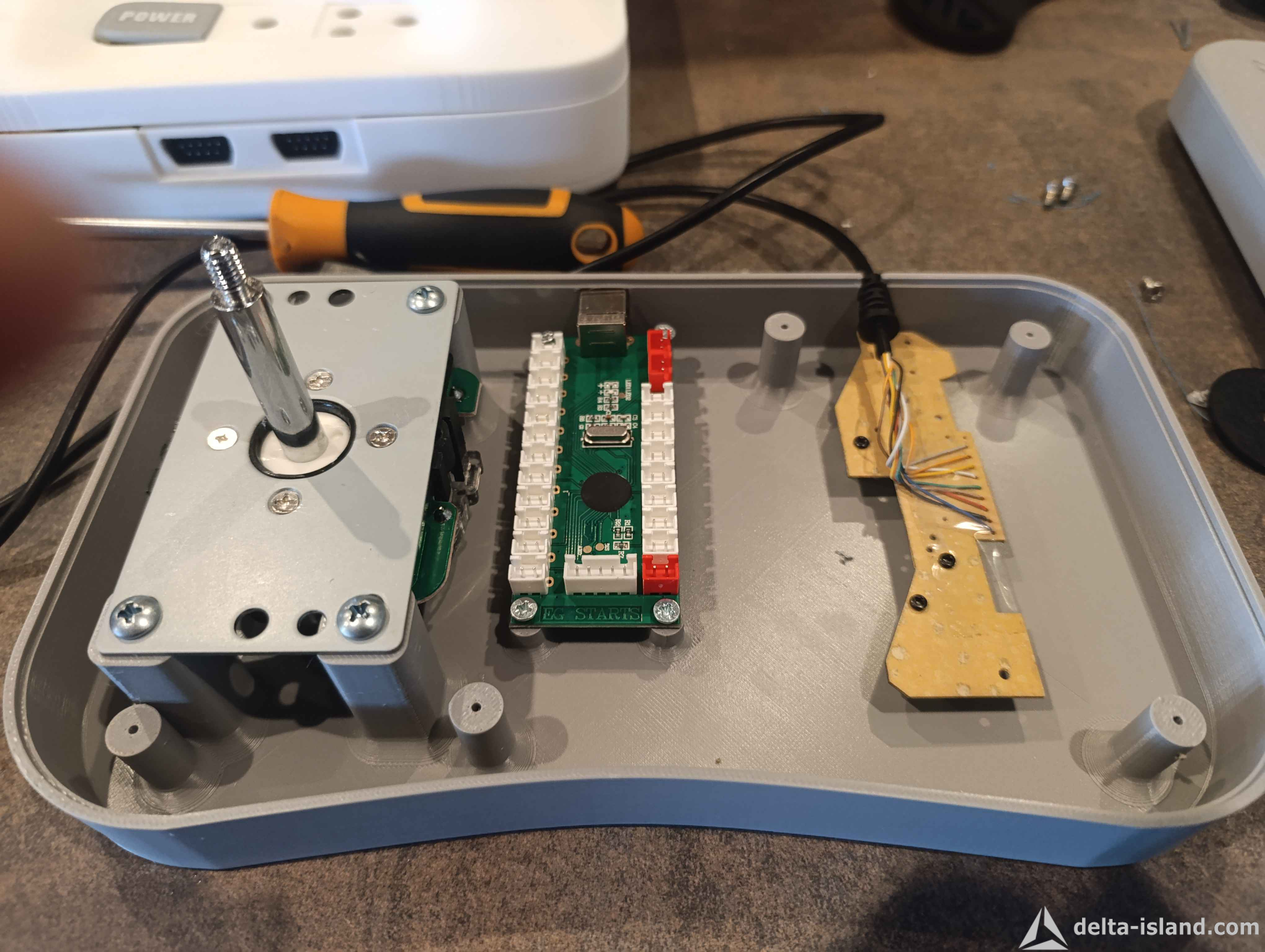

Ah c'est pas con d'avoir les supports du joystick dans la partie basse du boîtier, ça donne des idées !

[kitchen34]

Ah c'est pas con d'avoir les supports du joystick dans la partie basse du boîtier, ça donne des idées !

La gravité.

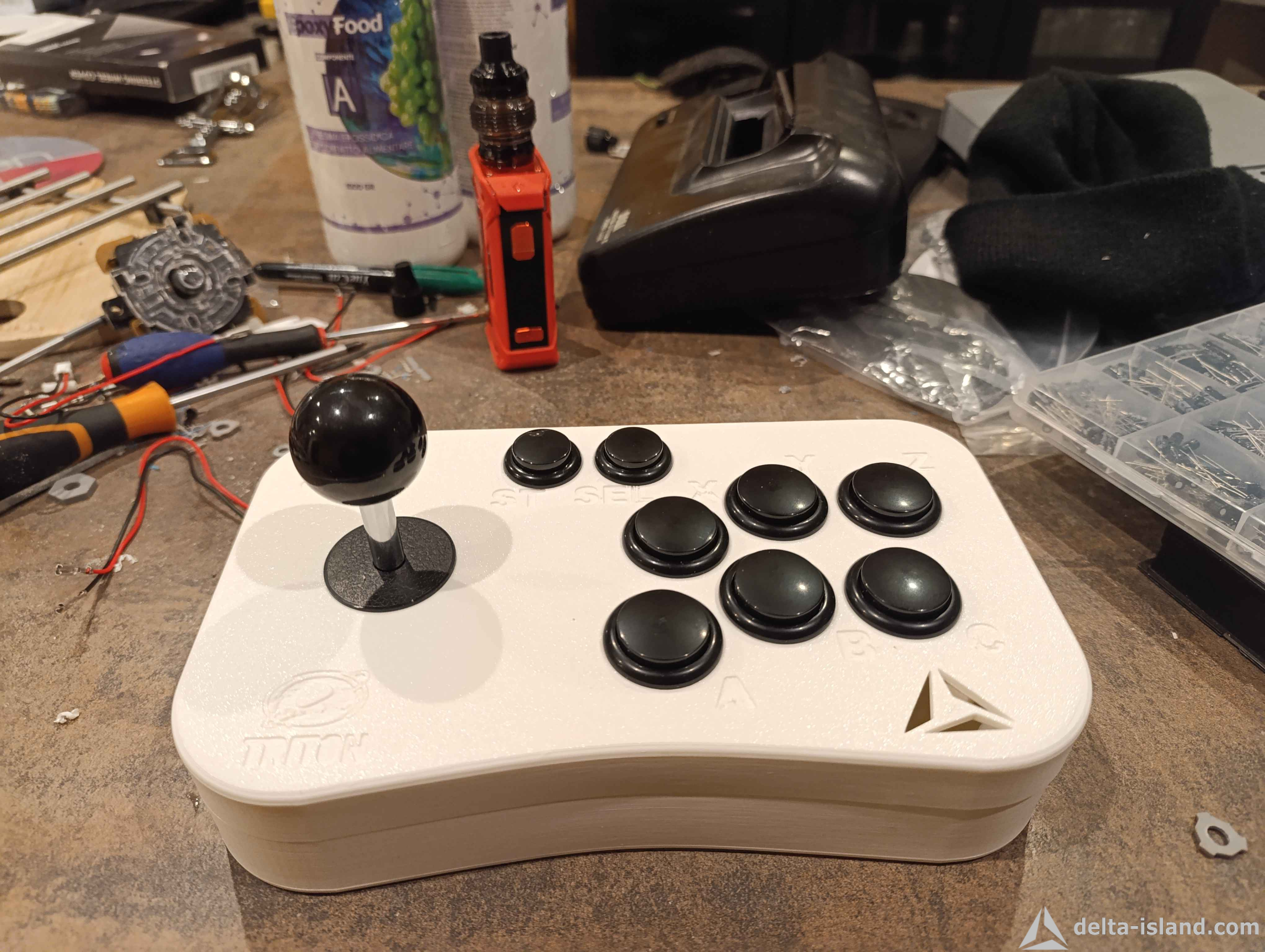

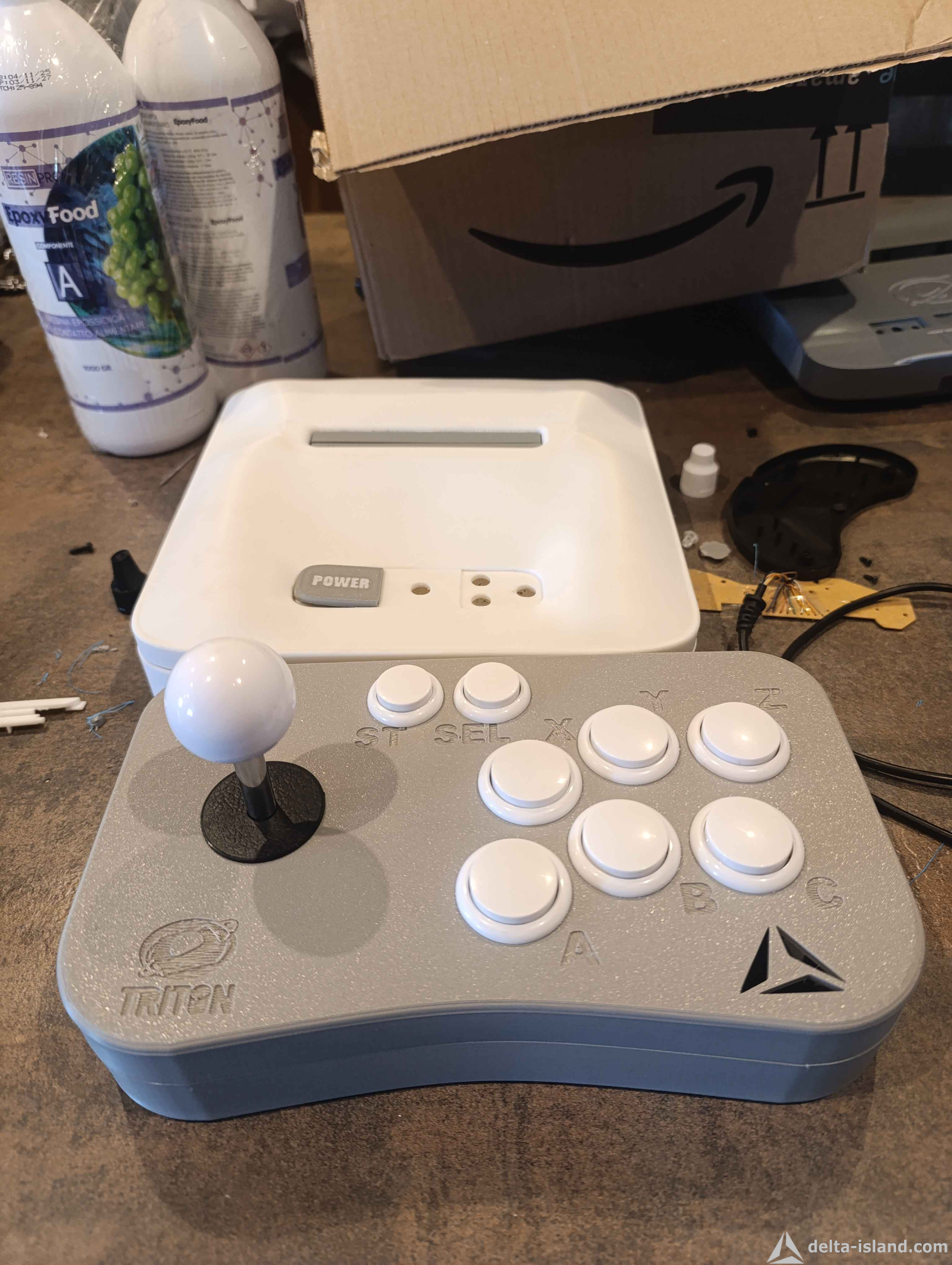

Pour résumer la situation personne n' a fait de pcb 6 boutons. Donc le seul moyen est celui ci.

Pour 35€+2.8€ (x2) + l'impression. Vous aurez deux panel 6 boutons compatible Megadrive.
Hors impression c'est 20€ le panel.

Nous pouvons cependant convertir ce panel uniquement en version Pc RPi. Du coup le reviens sera a 17€20/ panel . ( Car la pcb Megadrive ne servira pas . Et ce sera plug and play.


Le projets demande 150Grammes en moyens de plastique par éléments. Soit environ 300Gr.
A la fourchette. 6€ de plastique. Et environs 20heures d'impression pour 1 panel.

[kitchen34]

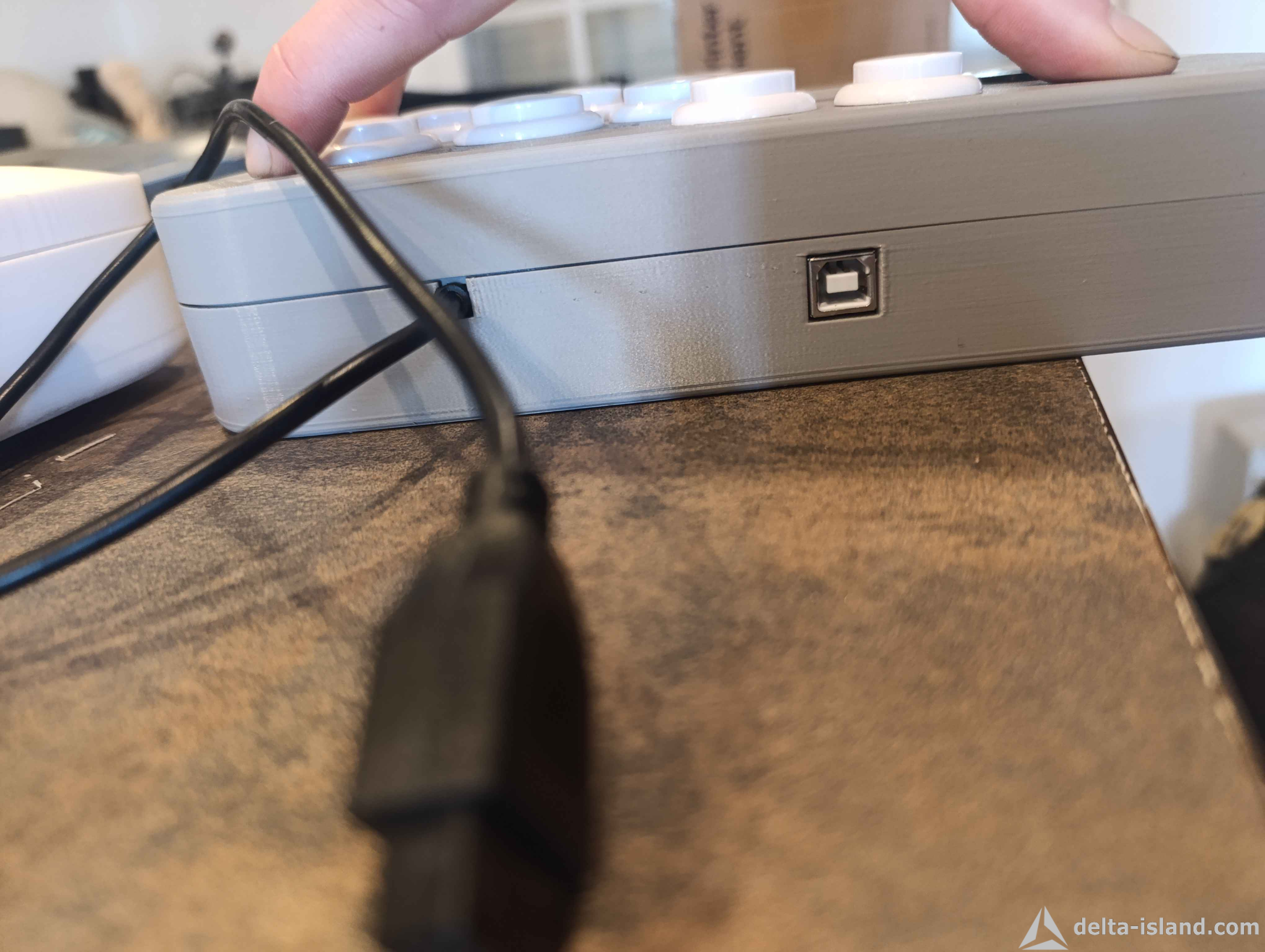

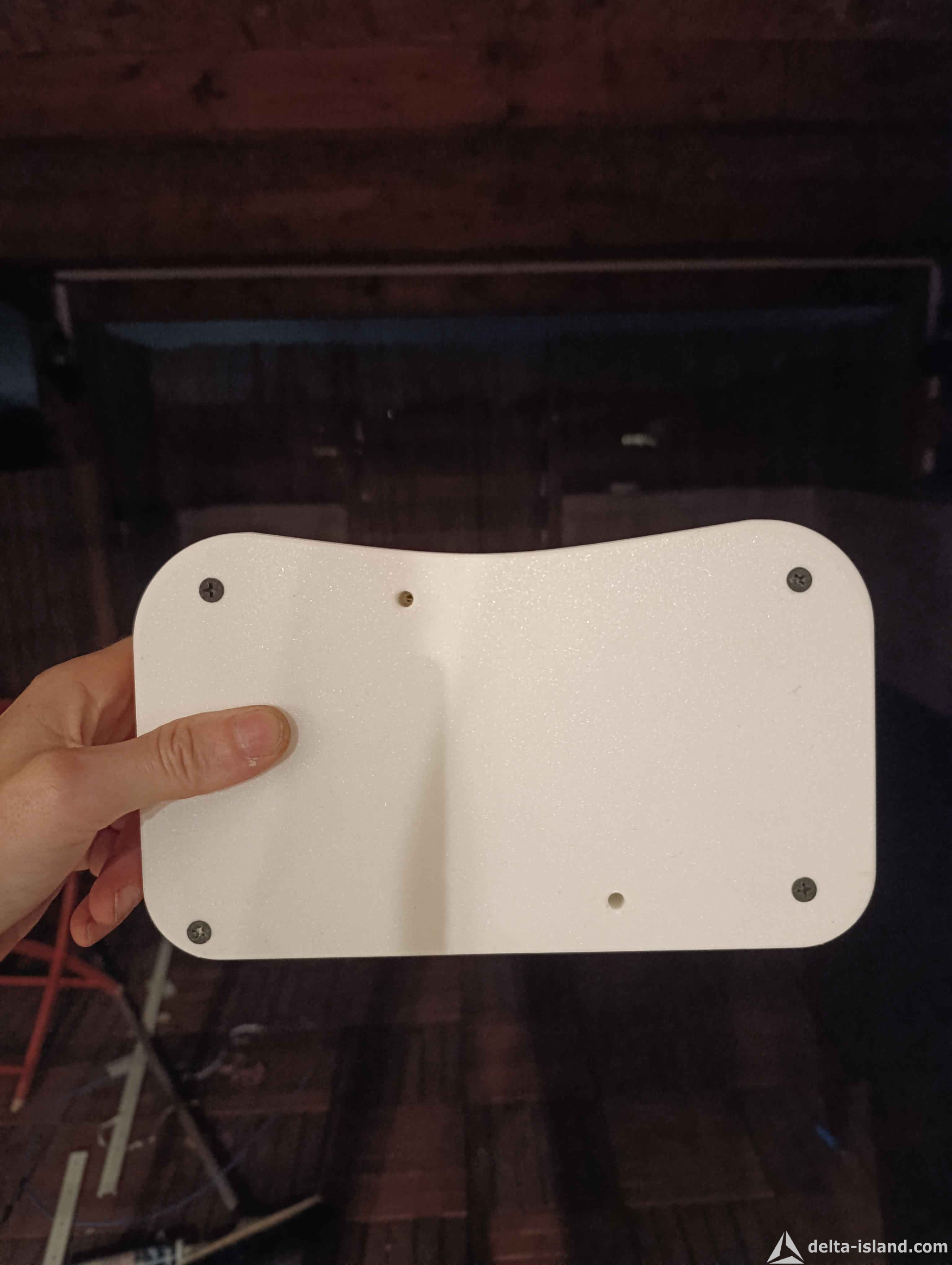

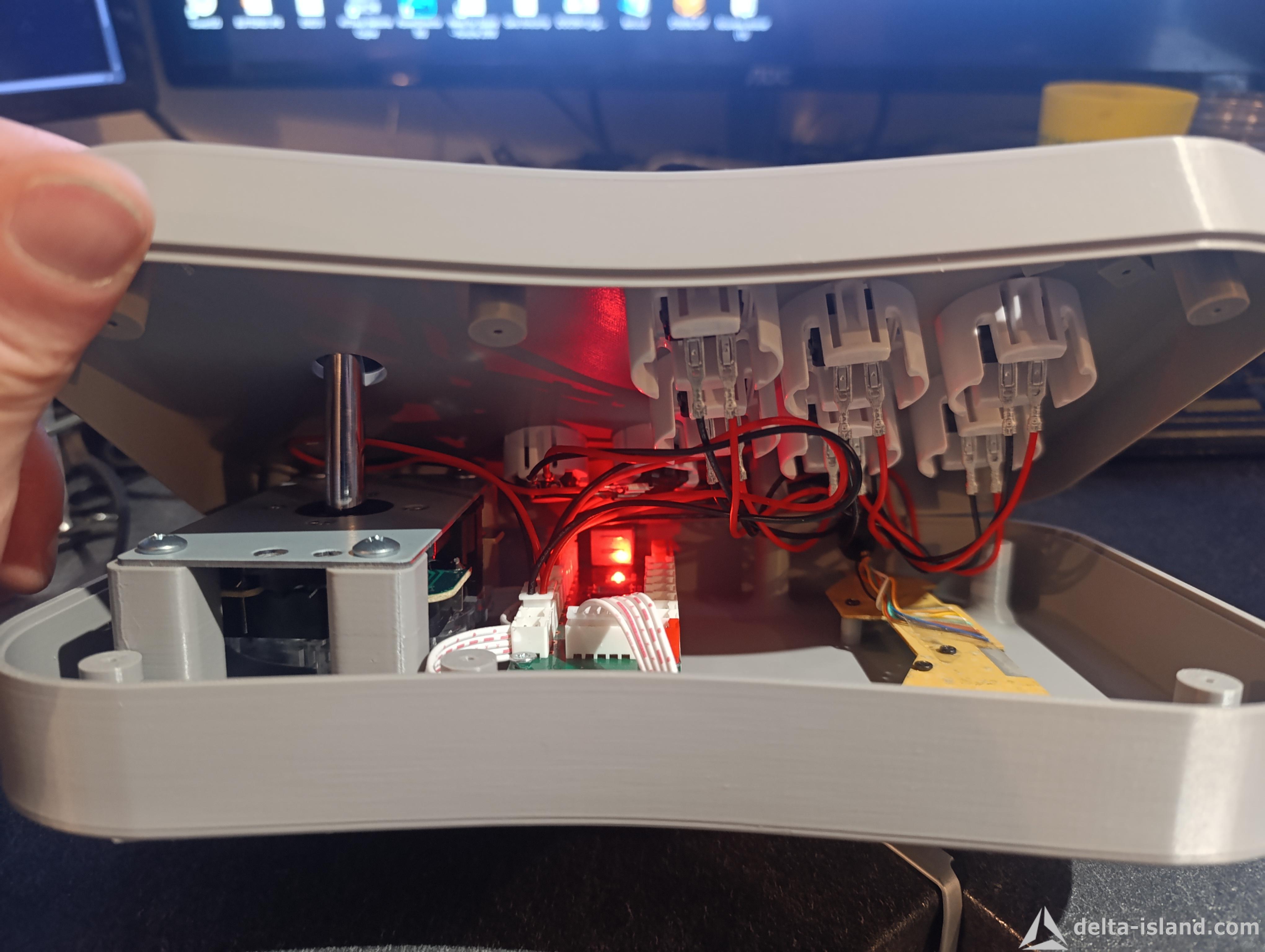

Pour un montage PC et RPI , y a pas plus simple. Juste a ajouter des visses 3.5x35mm. J'en n'ai mis 4. on peut en mettre 6.

240mm x 130mm x 47mm
