[TUTO] Température MOD pour GDEMU Dreamcast

[Xrider]

Salut,

Pour une résistance de 1 kΩ (1000 ohms), les couleurs des anneaux sont les suivantes :

- **1er anneau : Marron** (1)
- **2ème anneau : Noir** (0)
- **3ème anneau : Rouge** (Multiplier par 100)
- **4ème anneau (Tolérance)** : Cela peut varier, généralement **Or** (±5%) ou **Argent** (±10%).

Donc, pour une résistance de 1 kΩ avec une tolérance de 5%, les anneaux seraient : **Marron, Noir, Rouge, Or**.

Peux tu vérifier que tes résistances sont bien des 1k ?

[Ilovemyconsole]

ok je vois ou est le probleme le lien et pas bon.... ;(

je vais repartir sur cette annonce https://www.amazon.fr/R%C3%A9sistances- ... r=8-8&th=1

[Ilovemyconsole]

bon j'ai trouvé trois qui etait dans un coin donc c'est bon je vais tester ça

[darky_mtp]

Oh boy, je n'ai regardé que les soudures et les emplacements de connexions.
Tes résistances sont des 100 ohms, elles ont donc essayé de dissiper 1,4 watts alors qu'elles n'autorisent que 0.25 watts.
À part la chauffe en surface, aucun dommage n'a été fait.

[Ilovemyconsole]

Oh boy, je n'ai regardé que les soudures et les emplacements de connexions.
Tes résistances sont des 100 ohms, elles ont donc essayé de dissiper 1,4 watts alors qu'elles n'autorisent que 0.25 watts.
À part la chauffe en surface, aucun dommage n'a été fait.

OUI J'AI VITE TOUT COUPÉ REGARDER LE LIEN ET VUE MON ERREUR

[Xrider]

bon j'ai trouvé trois qui etait dans un coin donc c'est bon je vais tester ça

Salut,

As tu réussi ?

[Xrider]

Salut,

Une nouvelle idée m'est venue...
Avec un GDEMU, on doit venir charger le rail 12V.
Pourquoi pas utiliser ce rail pour alimenter un ventilateur noctua 12V 10x40mm ?
Il faut juste developper un petit générateur de fréquence pour faire croire a la console >= VA1 qu'il y a ventilo sur la prise d'origine et c'est gagné.
Cette solution n'a que des avantages :
- On décharge le bus 5V
- On charge le rail 12V pour eviter a l'alimentation de monter en temperature
- Plus besoin de modifier le GDEMU en ajoutant des resistances
- A creer un generateur de frequence avec un IC, on pourrait asservir le ventilateur avec une sonde de temperature pour avec un refroidissement dynamique
- Ventilation 12v beaucoup plus efficace
- Fini les problemes de connexion avec la prise ventilateur sur le port manette qui se termine par un black screen


A tester !

[Kr4ken]

C’est une super idée qui offre les avantages d’avoir moins de bruit, le rail 12v utilisé et plus besoin de mod le GDEMU, j’adhère complètement

Par contre je suis incapable de créer ce circuit de contrôle du ventilo

[darky_mtp]

Idée intéressante.
Le générateur existe, les solutions ventilos que j'achète chez dragoncity en sont pourvus.
Je ne pense pas que ça ventile mieux en 12v qu'en 5v, la vitesse de rotation est adaptée à la tension nominale du ventilo.
Pour la charge ça serait mieux il me semble que les résistances, un NF-A4x10 FLX est donné pour 0,6 watts contre 0,18 watts pour les résistances.
À mesurer s'il les consomme bien et que ça n'est pas une valeur 'en pointe'.

Edit : Si je ne me trompe pas on peut utiliser un ventilateur 12v avec capteur de rotation sans ajouter de circuit, il faut juste mettre une résistance de 10k entre le 5v et la connexion du détecteur de vitesse du ventilo, c'est un circuit collecteur ouvert, on peut utiliser la tension qu'on veut.

[Kr4ken]

Idée intéressante.
Le générateur existe, les solutions ventilos que j'achète chez dragoncity en sont pourvus.
Je ne pense pas que ça ventile mieux en 12v qu'en 5v, la vitesse de rotation est adaptée à la tension nominale du ventilo.
Pour la charge ça serait mieux il me semble que les résistances, un NF-A4x10 FLX est donné pour 0,6 watts contre 0,18 watts pour les résistances.
À mesurer s'il les consomme bien et que ça n'est pas une valeur 'en pointe'.

Edit : Si je ne me trompe pas on peut utiliser un ventilateur 12v avec capteur de rotation sans ajouter de circuit, il faut juste mettre une résistance de 10k entre le 5v et la connexion du détecteur de vitesse du ventilo, c'est un circuit collecteur ouvert, on peut utiliser la tension qu'on veut.

Si tu le réalises je veux bien un petit tuto et même que tu en fasses profiter la team en le créant dans la section appropriée

[Xrider]

Idée intéressante.
Le générateur existe, les solutions ventilos que j'achète chez dragoncity en sont pourvus.
Je ne pense pas que ça ventile mieux en 12v qu'en 5v, la vitesse de rotation est adaptée à la tension nominale du ventilo.
Pour la charge ça serait mieux il me semble que les résistances, un NF-A4x10 FLX est donné pour 0,6 watts contre 0,18 watts pour les résistances.
À mesurer s'il les consomme bien et que ça n'est pas une valeur 'en pointe'.

Edit : Si je ne me trompe pas on peut utiliser un ventilateur 12v avec capteur de rotation sans ajouter de circuit, il faut juste mettre une résistance de 10k entre le 5v et la connexion du détecteur de vitesse du ventilo, c'est un circuit collecteur ouvert, on peut utiliser la tension qu'on veut.

Si tu le réalises je veux bien un petit tuto et même que tu en fasses profiter la team en le créant dans la section appropriée

Pour ma part, et si besoin, je peux developper tout ce qui concerne la partie simulation du signal + asservissement vitesse ventilateur en fonction de la température interne de la console

[darky_mtp]

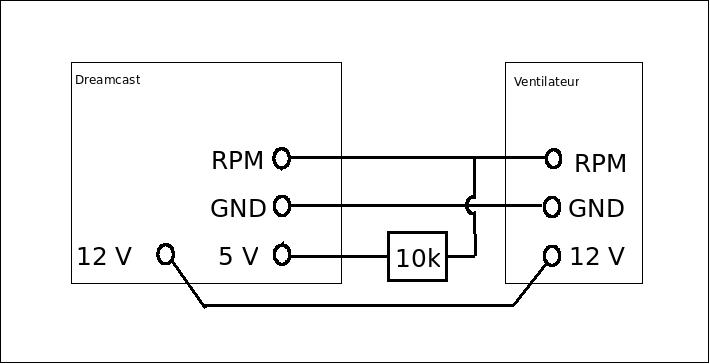

Voilà mon idée :
