Xrider a écrit : mer. 12 juin 2024 05:11 C’est top !
Félicitations Aurélien !

Merci!
Petite question pour toi qui as de l'expérience en la matière... Est-ce que ça vaut le coup de faire plaquer le connecteur mâle en or? Ca coûte ne boule en plus, et pour le moment, je n'en ai pas encore perçu les effets positifs. J'imagine qu'à terme, en plus de l'usure, c'est l'oxydation qui deviendra mon énemie?

Dc103chaos a écrit : mer. 12 juin 2024 06:58 Bravo bouz ,super boulot de patience et de précision, je suis motivé pour t'acheter une carte si tu décide d'en fabriquer une petite quantité

Merci encore, je vais probablement faire fabriquer au moins 5 PCB (c'est le minimum), et il faudra que j'achète quelques composants additionnels, ainsi que des connecteurs JAMMA femelles.
Note qu'on peut visiblement en trouver sur AliExpress. Je ne sais pas ce que ça donne en termes de signaux de synchro, mais c'est peut-être intéressant.
De mon côté, je vais avancer un peu sur le design de la carte et essayer d'apporter une petite plus-value, j'ai mon idée .
Dans tous les cas, le fait d'avoir une carte avec un 2040 Zero embarqué permet de le reprogrammer pour améliorer ses fonctionnalités ou sa compatibilité avec un simple câble USB-C .

Je vous tiens au courant pour la suite dans ce thread de toute manière, et si des gens sont intéressés, j'en tiendrai compte au moment de la commande .

Et coucou!
Je suis toujours preneur d'infos sur les connecteurs dorés .

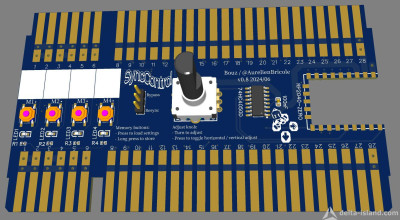

Voilà comment évolue la carte. On commence à sentir qu'il va y avoir une fonction en plus dessus?

Est-ce que ça serait pas des potards pour régler les couleurs ?

Eh non, il gaut lire ce qui est écrit .
Les potars, ce sont des nids à problèmes. Je préfère éviter.
Il y a un réel besoin pour ça?

ah yes des boutons pour mémoriser
Pour les potards, ça pourrait être une option pour en faire le dephaseur ultime mais si c'est vraiment un nid à problème mieux vaut éviter.

Et la fabrication est lancée. Ce sera le premier proto, je croise les doigts pour que ce soit le bon!

wow wow et................ wow
ou alors
po po po po po

J'ai eu 4 échanges avec JLCPCB aujourd'hui. Ils voulaient s'assurer que je n'essayais pas de faire n'importe quoi avec mon design. Il m'en faut plus pour me faire douter, mais j'avoue que je me suis quand même un peu posé des questions .

En ce moment-même, je fais un test d'impression 3D d'un bouton pour enfiler sur l'encodeur rotatif. L'impression 3D, c'est rigolo.

Plutôt cool qu'ils vérifient les plans avant de lancer la fabrication, c'est pas habituel ?

Oui, c'est cool!
Ils m'avaient posé des questions pour me BricoNeo qui était trop petit pour y souder les composants, ils avaient ajouté des ailettes!
Ici, c'est pour le choix des côtés à chanfreiner (mais ils ne l'ont demandé que pour une carte sur les deux) et 3 fois pour le trou d'assemblage du RP2040 Zero qui semble les perturber. Probablement parce que ma ligne de coupe passe sur les pads. Je changerai ça pour la prochaine itération, on va voir comment ça tombe avec celle-là.
Pour le prix, ils se donnent vraiment du mal!

Le facteur est passé!
Je me suis loupé sur la taille des empreintes des résistances (0402 ou lieu de 0608, alors pas facile mais ça se fait) et des switches (là encore, ça se fait!). Mais à part ça, tout semble bien fonctionner!
Il ne me reste "plus qu'à" coder mes slots de sauvegarde des réglages avec les 4 boutons de présélection et ça roule!
