[TUTO] Nintendo 64 MOD RGB natif NUS-001 (FRA) N64
- TDM666
- Delta User Lv1
- Messages : 30
- Enregistré le : mar. 10 mai 2022 09:51
Re: [TUTO] Nintendo 64 MOD RGB natif NUS-001 (FRA) N64
Pas de grosse technique mais surtout avec une pince fiable pour tenir le composant en soudant. Le reste c'est assez simple quand même.
Si tu n'y arrives pas, vaut mieux stopper car tu pourrais arracher des pistes ou les autres composants proches.
Si tu n'y arrives pas, vaut mieux stopper car tu pourrais arracher des pistes ou les autres composants proches.
- Xrider
- Administrateur
- Messages : 3763
- Enregistré le : sam. 14 sept. 2019 10:47
- Localisation : MaskRom
- Contact :
Re: [TUTO] Nintendo 64 MOD RGB natif NUS-001 (FRA) N64
Un petit tutoriel video fort interessant :
+1 TDM666
Je te conseil de te faire la main sur des circuits HS, tu en trouveras probablement en déchèterie
- Garfield56
- Delta User Lv4
- Messages : 330
- Enregistré le : ven. 19 août 2022 03:14
Re: [TUTO] Nintendo 64 MOD RGB natif NUS-001 (FRA) N64
Je me rappel des premiers minuscule cms que j’ai soudé
Un m’avait sauté de la pince et pendant 1/2 heure j’ai du le traquer par terre à la lampe
Un m’avait sauté de la pince et pendant 1/2 heure j’ai du le traquer par terre à la lampe
- TDM666
- Delta User Lv1
- Messages : 30
- Enregistré le : mar. 10 mai 2022 09:51
Re: [TUTO] Nintendo 64 MOD RGB natif NUS-001 (FRA) N64
Pas mal ton tuto. Le truc que j'ai mal fait perso c'était de mettre de la soudure à l'avance sur les pistes. Ce qui faisait que le composant ne collait pas au pcb. La technique en vidéo est bien meilleure j'avoue
- dadou
- Contributeur Lv1
- Messages : 258
- Enregistré le : lun. 10 janv. 2022 17:26
- Localisation : Israel
Re: [TUTO] Nintendo 64 MOD RGB natif NUS-001 (FRA) N64
Merci pour la vidéo je regarderai ca
le plus important c'est de me trouver un kit car le vendeur ne me réponds pas
le plus important c'est de me trouver un kit car le vendeur ne me réponds pas
- dadou
- Contributeur Lv1
- Messages : 258
- Enregistré le : lun. 10 janv. 2022 17:26
- Localisation : Israel
Re: [TUTO] Nintendo 64 MOD RGB natif NUS-001 (FRA) N64
Bon bah j'ai tente de faire le mod ce soir et c'est la cata
J'ai réussi a souder les composants, malheureusement une résistance de 75 ohm est morte en chemin car impossible de souder les cote.
J'ai quand même brancher ma N64 pour voir le résultat, j'ai une image donc c'est bon signe par contre l'image est très très fonce, j'ai revu toute mes soudures et je ne trouve rien qui cloche a part bien sur cette fameuse résistance mais je ne suis pas sur que c'est cela qui provoque l'image sombre.
J'ai réussi a souder les composants, malheureusement une résistance de 75 ohm est morte en chemin car impossible de souder les cote.
J'ai quand même brancher ma N64 pour voir le résultat, j'ai une image donc c'est bon signe par contre l'image est très très fonce, j'ai revu toute mes soudures et je ne trouve rien qui cloche a part bien sur cette fameuse résistance mais je ne suis pas sur que c'est cela qui provoque l'image sombre.
- dadou
- Contributeur Lv1
- Messages : 258
- Enregistré le : lun. 10 janv. 2022 17:26
- Localisation : Israel
Re: [TUTO] Nintendo 64 MOD RGB natif NUS-001 (FRA) N64
J'ai mis une résistance de 68ohm que j'ai trouve chez moi (pas cms), maintenant ce n'est plus sombre mais les couleurs sont très rouge
edit: Je viens de remplacer une autre résistance, le problème persiste. J'ai bien peur que d'autres composants ont été abimer pendant la soudure
On va faire simple alors, qui pourrait me faire le mod , je lui envoi ma carte mère N64 ainsi que de nouveaux composants et bien sur une rémunération pour le travail
edit: Je viens de remplacer une autre résistance, le problème persiste. J'ai bien peur que d'autres composants ont été abimer pendant la soudure
On va faire simple alors, qui pourrait me faire le mod , je lui envoi ma carte mère N64 ainsi que de nouveaux composants et bien sur une rémunération pour le travail
- Yoda07
- Contributeur Lv1
- Messages : 206
- Enregistré le : dim. 21 mai 2023 17:09
Re: [TUTO] Nintendo 64 MOD RGB natif NUS-001 (FRA) N64
Tu peux poster des photo de ton montage?
Tu utilise quel cable rgb?
Tu utilise quel cable rgb?
- dadou
- Contributeur Lv1
- Messages : 258
- Enregistré le : lun. 10 janv. 2022 17:26
- Localisation : Israel
Re: [TUTO] Nintendo 64 MOD RGB natif NUS-001 (FRA) N64

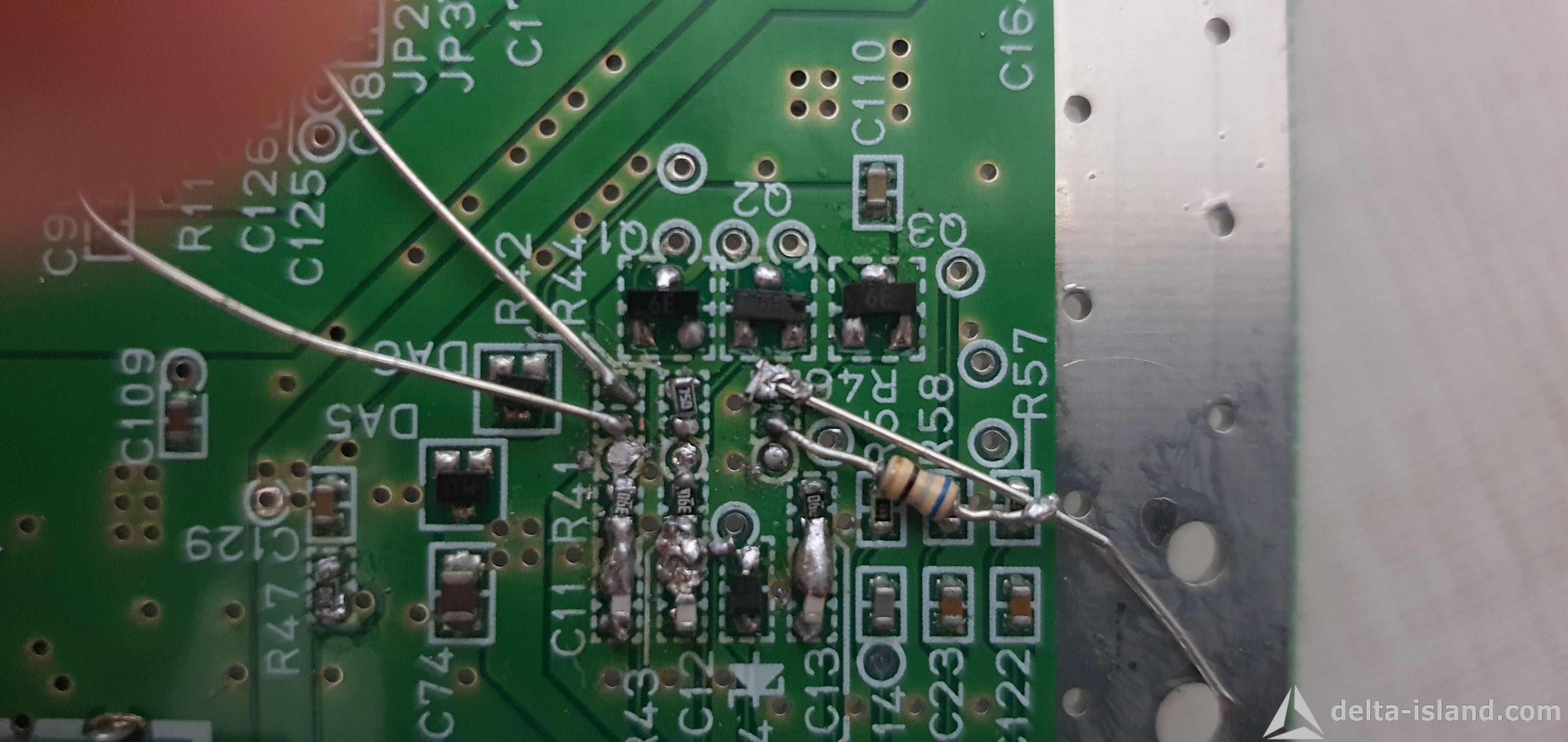

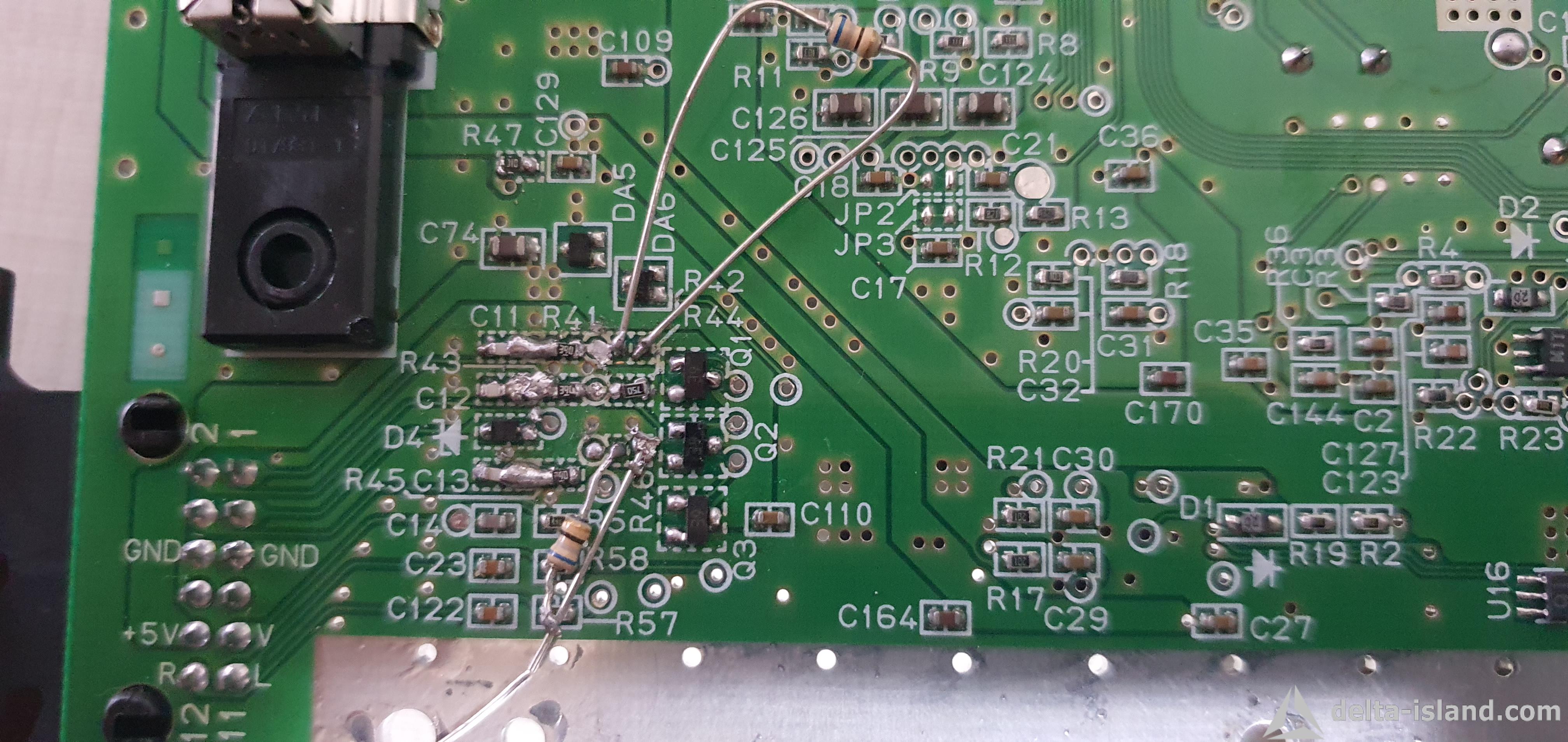

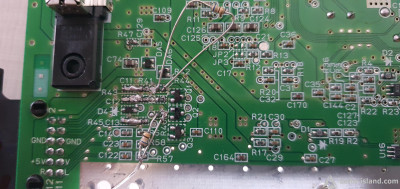

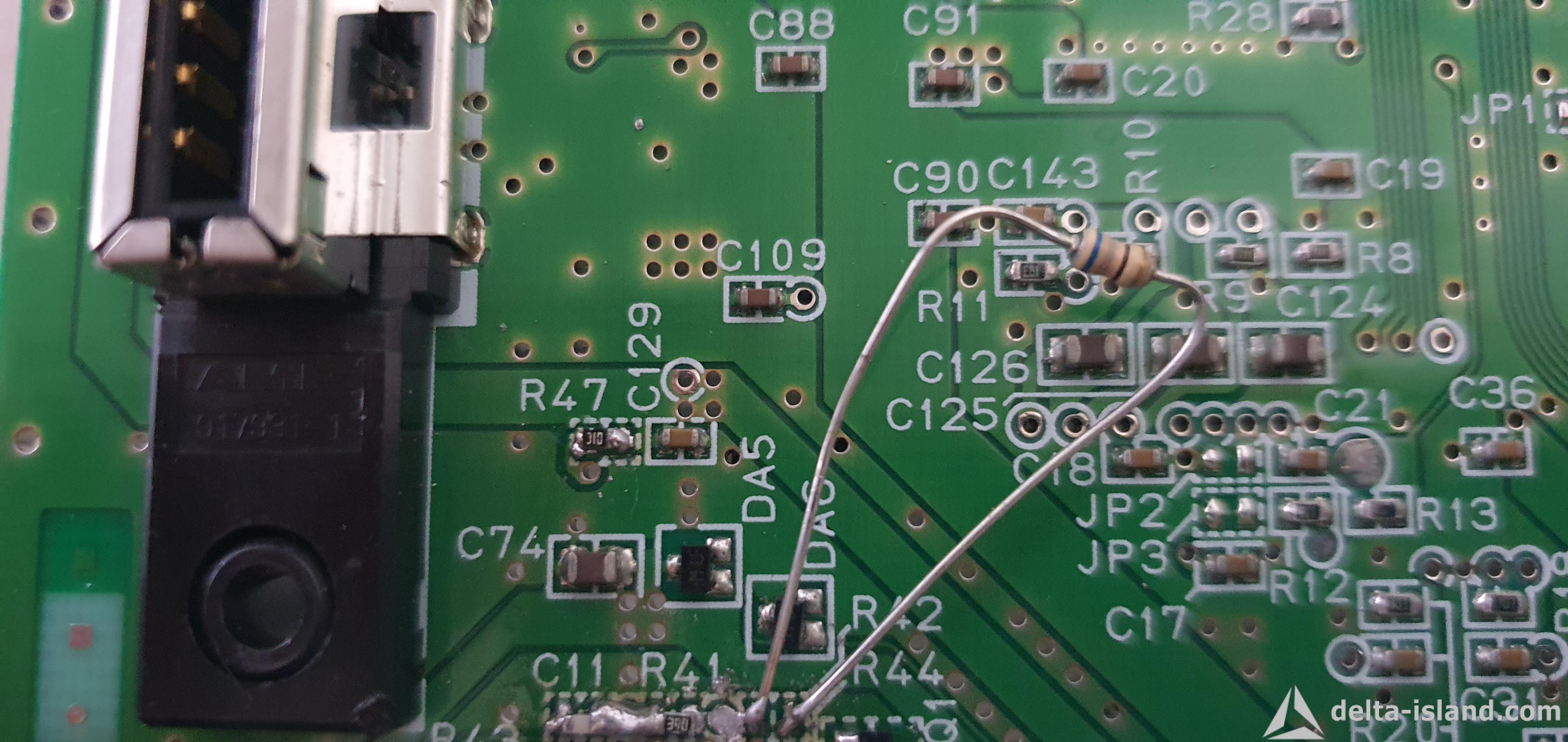

Voici quelques photos:
C'est pas tres propre car j'ai refais des soudures plusieurs fois et c'est la premiere fois que je soude des composants CMS
C'est pas tres propre car j'ai refais des soudures plusieurs fois et c'est la premiere fois que je soude des composants CMS
- Yoda07
- Contributeur Lv1
- Messages : 206
- Enregistré le : dim. 21 mai 2023 17:09
Re: [TUTO] Nintendo 64 MOD RGB natif NUS-001 (FRA) N64
C’est sur que c’est pas très jolie.
Est tu sur que la diode zener est dans le bon sens? La R47 n’as pas non plus correctement soudé.
Et tu n’as pas répondu à ma question, tu as utilisé quel câble rgb? Il faut un câble rgb snes pal ou gamecube pal. Je conseille d’ailleurs de prendre un câble gamecube.

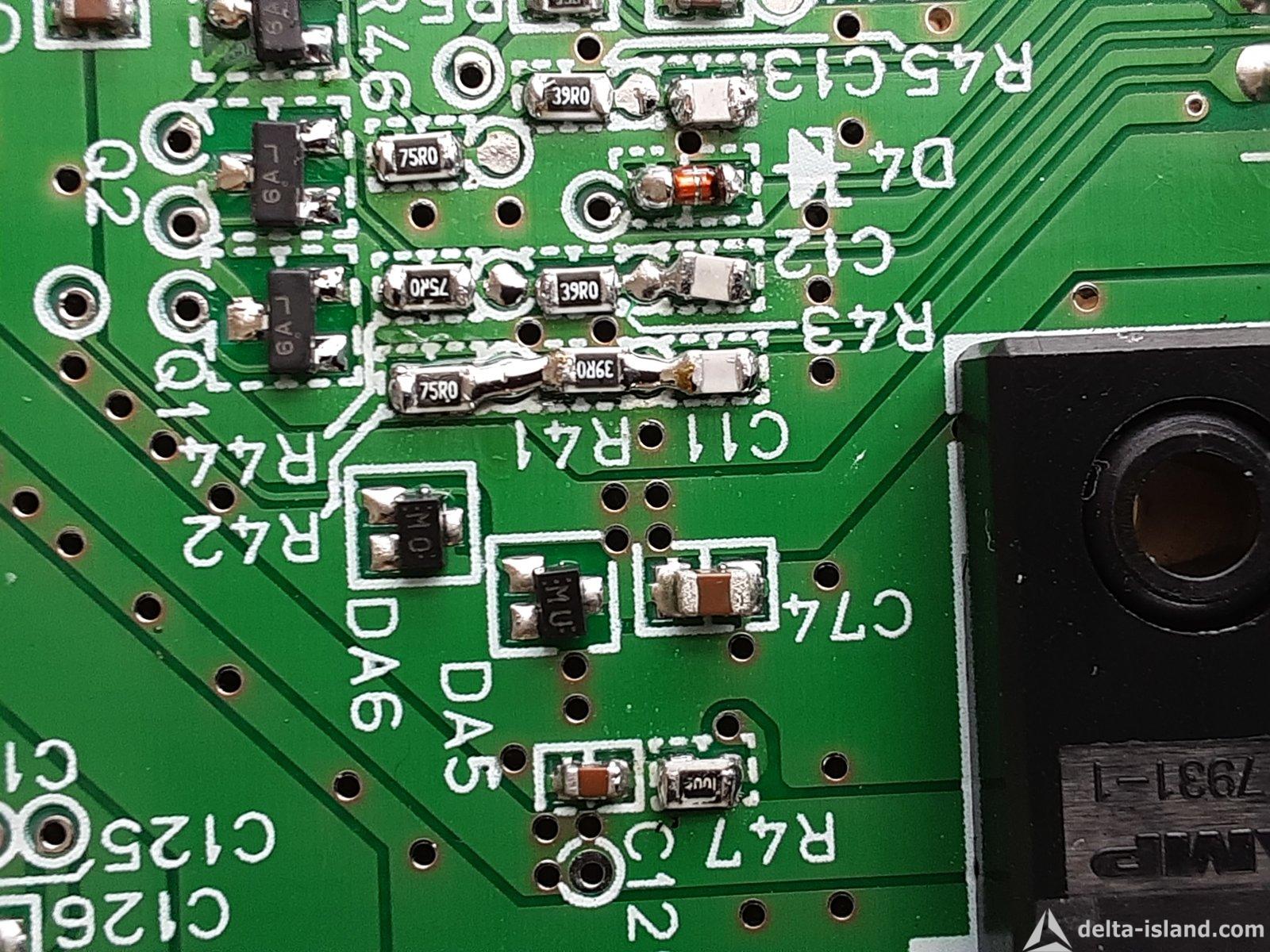

Photo d’une des deux n64 que j’ai réalisée
Est tu sur que la diode zener est dans le bon sens? La R47 n’as pas non plus correctement soudé.
Et tu n’as pas répondu à ma question, tu as utilisé quel câble rgb? Il faut un câble rgb snes pal ou gamecube pal. Je conseille d’ailleurs de prendre un câble gamecube.
Photo d’une des deux n64 que j’ai réalisée
- dadou
- Contributeur Lv1
- Messages : 258
- Enregistré le : lun. 10 janv. 2022 17:26
- Localisation : Israel
Re: [TUTO] Nintendo 64 MOD RGB natif NUS-001 (FRA) N64
Oui c'est pas joli c'est clair
J'utilise un cable Rgb du site RGC.
La diode zener je pense ne pas m'etre tromper de sens
J'utilise un cable Rgb du site RGC.
La diode zener je pense ne pas m'etre tromper de sens
- Yoda07
- Contributeur Lv1
- Messages : 206
- Enregistré le : dim. 21 mai 2023 17:09
Re: [TUTO] Nintendo 64 MOD RGB natif NUS-001 (FRA) N64
Ça me dit toujours pas ce que c’est ton cable?
