Introduction
La Super Nintendo Européenne (version PAL) est la plus bridée des différentes versions de la SNES. Nintendo avait implémenté plusieurs limitations afin d’empêcher l’importation de jeux en dehors des régions prévues. Parmi ces restrictions, on retrouve la protection PAL, un taux de rafraîchissement à 50 Hz, et un port cartouche incompatible avec les jeux provenant d’autres régions comme le Japon ou les États-Unis.
En plus de ces limitations, une autre protection plus discrète empêche l’utilisation de manettes issues d’autres régions sur la console PAL. Heureusement, cette restriction peut être contournée grâce à une simple modification matérielle que nous allons voir ensemble.
Difficulté
Matériel nécessaire
- Tournevis GameBit 4.5mm
- Fer à souder
- Fil électrique
1 - Préparation de la console
Avant toute manipulation, débranchez la console de toute source d’alimentation. Actionnez ensuite le bouton ON/OFF pour décharger les condensateurs internes et éviter tout risque d’accident ou de court-circuit pendant le démontage.
2 - Ouverture de la console

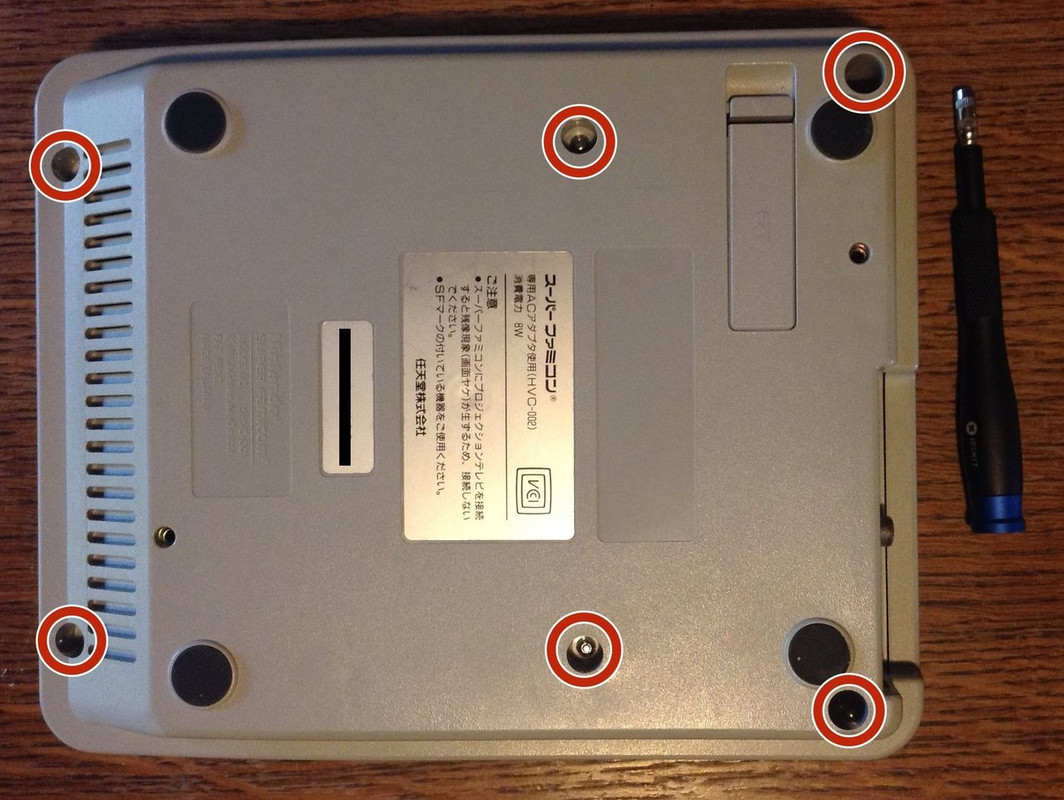

Utilisez un tournevis GameBit 4.5mm pour retirer les vis de la Super Nintendo. Ce type de vis est spécifique aux consoles Nintendo, c’est pourquoi il est essentiel d’avoir ce tournevis adapté. Une fois les vis retirées, soulevez délicatement le capot supérieur de la console.
3 - Retrait du port manette

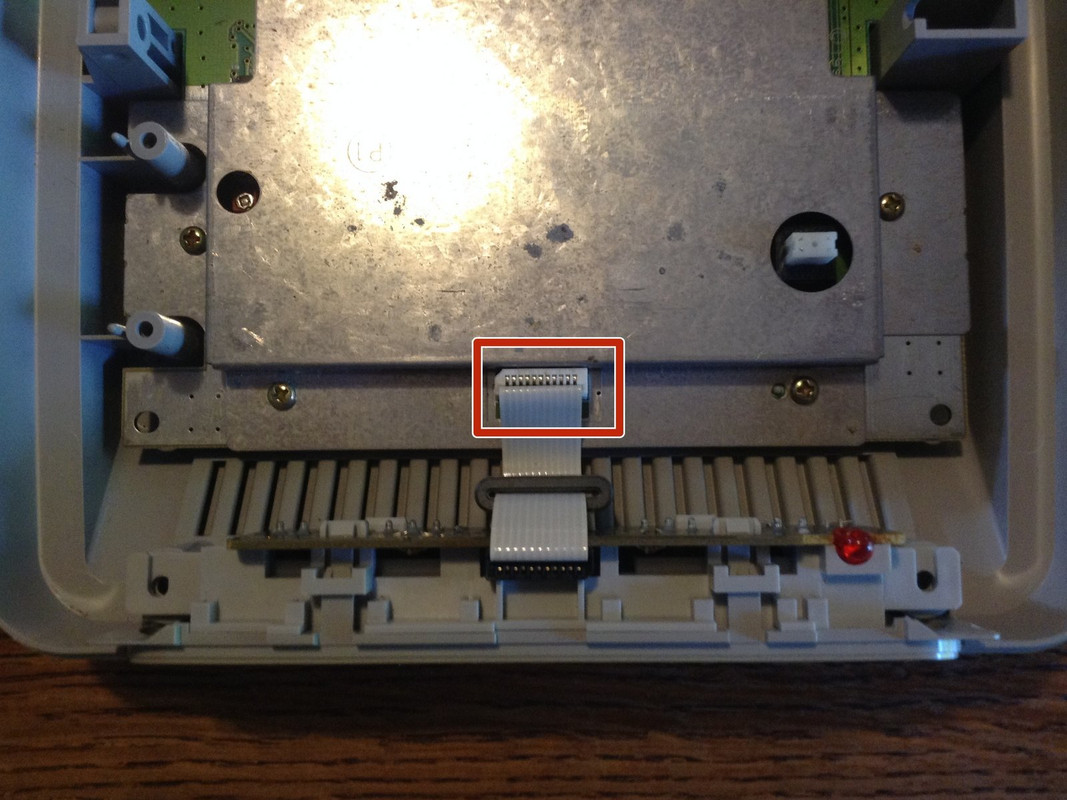

À l’intérieur de la console, localisez le port manette (là où vous branchez les contrôleurs) et débranchez-le de la carte mère. Cette étape doit être réalisée avec précaution pour éviter de tirer trop fort ou d’endommager les câbles connecteurs.
4 - Modification du PCB du port manette
Sur la face arrière du port manette, vous trouverez un petit circuit imprimé (PCB). C’est sur ce PCB que la modification doit être effectuée.
Vous devrez réaliser quatre ponts de soudure pour contourner les diodes de protection présentes sur le circuit. Ces diodes empêchent l’utilisation de manettes d’autres régions. Utilisez un fer à souder et du fil électrique pour relier les points indiqués dans le schéma suivant. Veillez à souder proprement et à vérifier qu’il n’y a pas de court-circuit potentiel après la modification.
5 - Remontage et vérification
Une fois les soudures terminées, remontez le port manette à sa place dans la console, en prenant soin de bien reconnecter tous les câbles. Replacez ensuite le capot supérieur de la console et revissez les vis avec le tournevis GameBit.
Enfin, branchez la console et testez la modification avec une manette provenant d’une autre région pour vérifier si tout fonctionne correctement. Si tout est bien fait, la console devrait désormais accepter des contrôleurs d’autres régions sans aucun problème.
Grâce à cette modification, votre Super Nintendo Européenne pourra utiliser des manettes importées, vous offrant ainsi une plus grande flexibilité dans votre expérience de jeu. Profitez-en et amusez-vous !
