[RESOLU][HELP-ME] Megadrive 1 : du son mais pas d'image

[Matoche]

Bonjour à tous !

J'ai acheté une Megadrive 1 RGB ce week end (vendue comme fonctionelle), en essayant de la brancher j'ai du son mais pas d'image...
J'ai essayé avec un cable Péritel et un cable RCA (blanc et jaune) le résultat est le même.

En ouvrant la console, je remarque qu'elle a subit des modifications (voir photos).
Sauriez vous me dire à quoi ces modifs servent ? Pourraient-elles êtres la cause de mon écran noir ? Si non, des idées d'ou cela pourra t'il venir ?

Merci pour votre aide !

[kitchen34]

Cable Jaune normal, la md1 pal rgb ne crache pas du composite, seul la MD2 crache du rgb et composite, ton cable rgb est t'il celui d'origine avec boitier RGB, est t'il pas switché pour du ntsc si c'est le cas?

[Matoche]

Salut kitchen34, et merci pour ta réponse.
Okay ! J'avoue que je suis un peu perdu avec ces format de signaux vidéo.
Mon cable péritel n'a pas de boitier, juste d'un coté le connecteur en forme de C et de l'autre la péritel. Je n'ai donc simplement pas le bon cable ?

[kitchen34]

Donc ca ne pourra jamais fonctionner, il te faut le cable video de la SMS1 -2 ou MD1 pal secam


Ton câble fonctionnera sur une MD1 JAP US, Pal I Pal G, SMS PAl I Pal G Mais aucune PAL secam , même une SMS1 Et SMS2 Pal secam ne fonctionnera pas avec ton cable

[Matoche]

D'accord, je vais trouver le bon cable alors ! Merci beaucoup pour ton aide
Je ferme ce topic une fois le cable testé et reçu !

[Matoche]

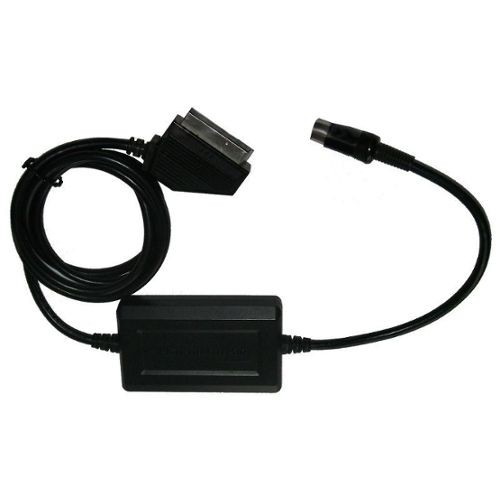

Mise à jour : Le problème d'image est résolu en utilisant le bon cable video, le peritel rvb 3085 (celui avec le boitier).
Merci pour votre aide

[kitchen34]

Très bien, finalement y avait pas de traca

je verouille le topic donc.

C'était bien une histoire de MD1 Pal sécam FR.

Pour résumé, il lui faut le câble d'origine avec le boitier rgb

Astuce valable pour les master systeme (1 et 2) PAL Fr aussi

Pour rentrer dans plus en détail c'est a cause de la NORME sécam d'époque.
