Probléme identifié coté fonction Overclock
C'est très probablement elle qui faisait planter la MD sur la console de Kitchen.

Ma consolede @kitchen34 tourne ppur test d'endurance avec fonction overclock désactiver hard, tout va bien pour le moment

Pourquoi ? hihi, on va le découvrir...
Mais pourquoi mes deux console de test sont passé au travers de ce bug avec plus de 24H d'endurance ???

@Garfield56, aurais-tu la possibilité de remonter la SmartDrive et d’effectuer un test supplémentaire ?

Ce test te permettra de profiter de toutes les fonctions, à l’exception de l’overclocking, que nous allons désactiver au niveau matériel afin de vérifier l’absence de bugs.

Procédure à suivre :

Remonte la SmartDrive exactement comme la première fois, à deux exceptions près :
1. Ne raccorde pas le point 1 de SmartDrive.

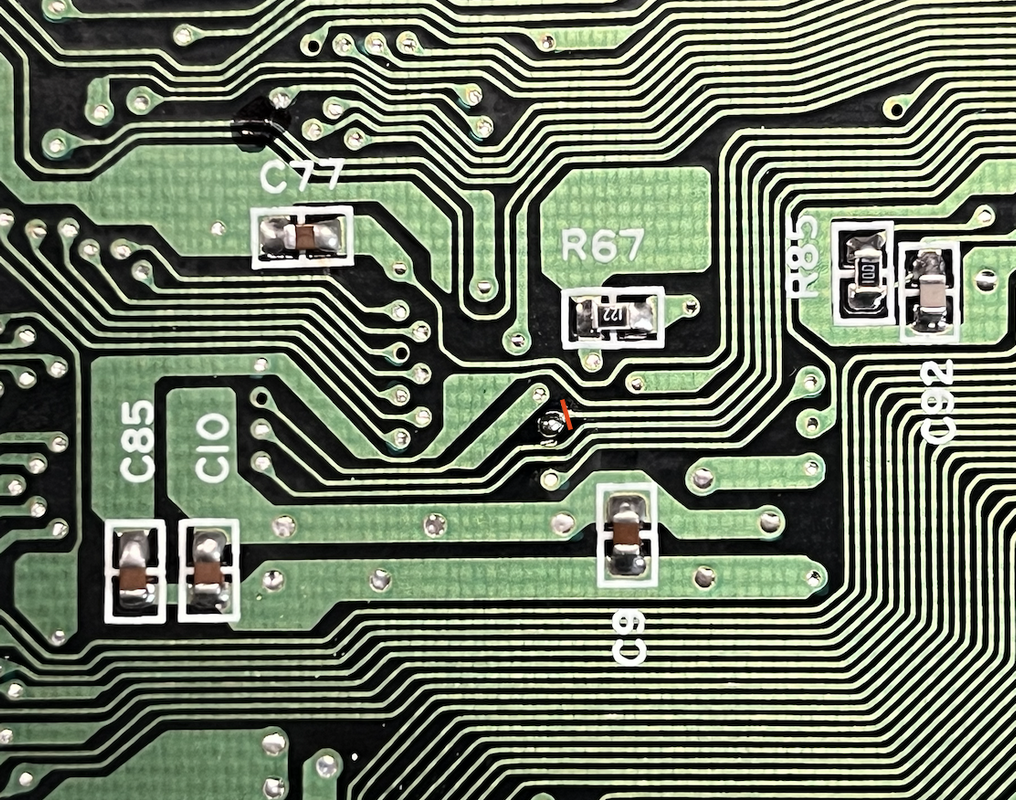

2. N’ouvre pas la piste CPU indiquée ci-dessous :



Je viens également de modifier ton statut sur le forum : tu as largement mérité ton nouveau blason !
Merci pour tout !

[Garfield56]

Yop X
Merci pour le statut Bêta testeur
Le processeur est un Motorola original jamais touché ou dessouder photo de la Mobo :



Comme tu peux le constater elle est propre pas d’oxydation ou autre truc.
Je peux remonter le SmartDrive dans 2 ou 3 jours pas de blême

Mon air chaud a claqué il y’a quelques temps il faut que j’en commande un autre est-ce que je peux relier les points de soudures avec dès fils trés court AWG 30 sur la Carte mère cela évitera les risques de l’abîmer quand je le retirerai plus tard ?
Normalement cela ne devrait pas poser de soucis mais dans le doute

[Xrider]

Merci

Je te confirme que tu peux utiliser des fils comme tu l’as mentionné

[Garfield56]

Ça roule je te tiens au jus pour la suite
Les test ont été fait avec des cartouches Sega officiel règles d’or toujours de l’officiel pour les test
Je testerai aussi mon Mega Sd dessus la prochaine fois pour voir ce que ça fait.

[Garfield56]

Yop X
Comme promis voilà les nouvelles :
Avec le montage que tu as demandé ci-dessus la console ne plante/freeze plus comme avant en mode Pal,Us,Jap mais…
Au basculement Pal,Us,Jap il y’a parfois un écran noir qui survient et obligation d’éteindre/rallumer la console il y’a aussi quelques fois des artefacts graphiques qui apparaissent toujours au même endroit mais pas en jeux (photo 1)
Il y’a aussi parfois au changement de région un genre de perte de synchro (photo 2)

Photo 1


Photo 2


Je précise que aucun symptôme décrit ci-dessus n’est arrivé avec le switchless classique.
Un test avec le Mega Sd Terratruc est possible il faut que je le cherche dans ma caverne
Voilà tu sais tout

[Xrider]

Yop X
Comme promis voilà les nouvelles :
Avec le montage que tu as demandé ci-dessus la console ne plante/freeze plus comme avant en mode Pal,Us,Jap mais…
Au basculement Pal,Us,Jap il y’a parfois un écran noir qui survient et obligation d’éteindre/rallumer la console il y’a aussi quelques fois des artefacts graphiques qui apparaissent toujours au même endroit mais pas en jeux (photo 1)
Il y’a aussi parfois au changement de région un genre de perte de synchro (photo 2)

Photo 1


Photo 2


Je précise que aucun symptôme décrit ci-dessus n’est arrivé avec le switchless classique.
Un test avec le Mega Sd Terratruc est possible il faut que je le cherche dans ma caverne
Voilà tu sais tout

Autop !

Merci.
Je vais pouvoir continuer a avancer.
Je pense avoir trouvé le problème, il faut que je test et que j'analyse les signaux a l'oscillo sur la console de @kitchen34

Encore merci

[kitchen34]

A gauche on dirait un Bug de décompression d'image...

[Xrider]

A gauche on dirait un Bug de décompression d'image...

Memoire corrompu suite a un probleme du signal d'horloge généré par la SmartDrive.

C'est bien identifié sur ta console.
Je vais traiter le problème

Mais ma console n'a aucun problème, a croire que certain composant dans le megadrive sont différents...

[Garfield56]

Il y’a des version différente de VDP une version peut générer des soucis avec le SmartDrive ?
J’ai une 315-5313A

[Xrider]

Il y’a des version différente de VDP une version peut générer des soucis avec le SmartDrive ?
J’ai une 315-5313A

J'ai bien le VDP en 315-5313A sur toutes les consoles

Ahah, vérifie si tu as IC4 : 315-5402 (VA5) ou 315-5433 (VA6)

[Garfield56]

315-5433 tu as la photo de la mobo un peu plus haut avec les réf composants

[Xrider]

Merci, idem sur mes consoles de test, c’est pas ça
