[Help Me] Probleme Neo Geo AES 3-5

[Bouz]

En voilà de beaux dessins!
Je viens de remettre en eau tout le monde s'est lavé à l'eau froide... sauf moi (qui ne me suis pas lavé).
Je surveille les fuites cette nuit avec la surpressionn et je prends une douche chaude demain matin!!
Courage, tu y es presque. 2 points de soudure et on saura si le NEO-C1 est sauvable!
Sinon je peux te faire le remplacement si tu veux (rt si tu n'est pas super pressé).

[iDaw]

C'est top ! Merci bcp les gars

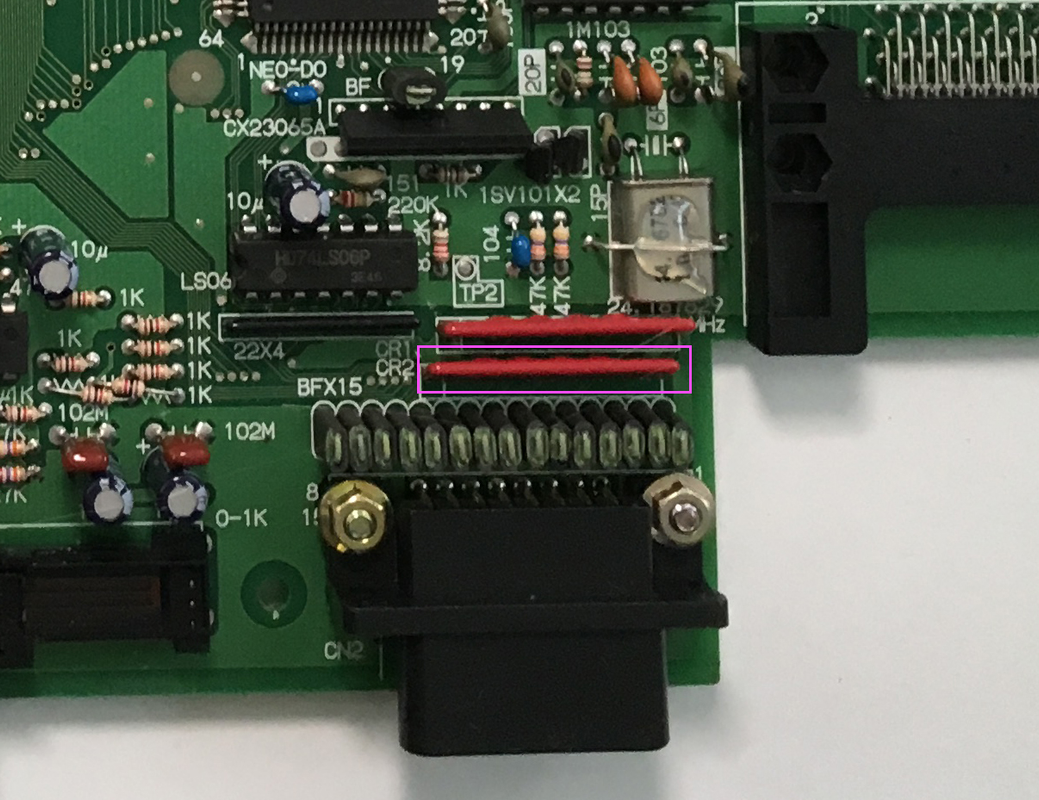

Pour être sur de ne pas faire de bêtise les no de pins sur les CR-401 c'est bien ça ? :

Du coup si c'est bien ça je soude une résistance entre les pins 1 et 7 ?
Je peux le faire par le dessous du PCB coté soudure ?

[Bouz]

Il devrait y avoir une bande sur le pin 1 (de l'autre côté?).
Mais le mieux, hors alimentation, c'est de tester la continuité entre l'alimentation et la broche 1 pour vérifier que c'est bien celle que tu penses!

[Xrider]

Le point gris sur ta photo indique la pin 1

Tu as donc inversé le pinout sur ta photo

[iDaw]

Le point gris sur ta photo indique la pin 1

Tu as donc inversé le pinout sur ta photo

ok parfait c'est ce que je voulais savoir

Merci bcp les gars je vous tiens informés des que j'ai pu tester ca

[Xrider]

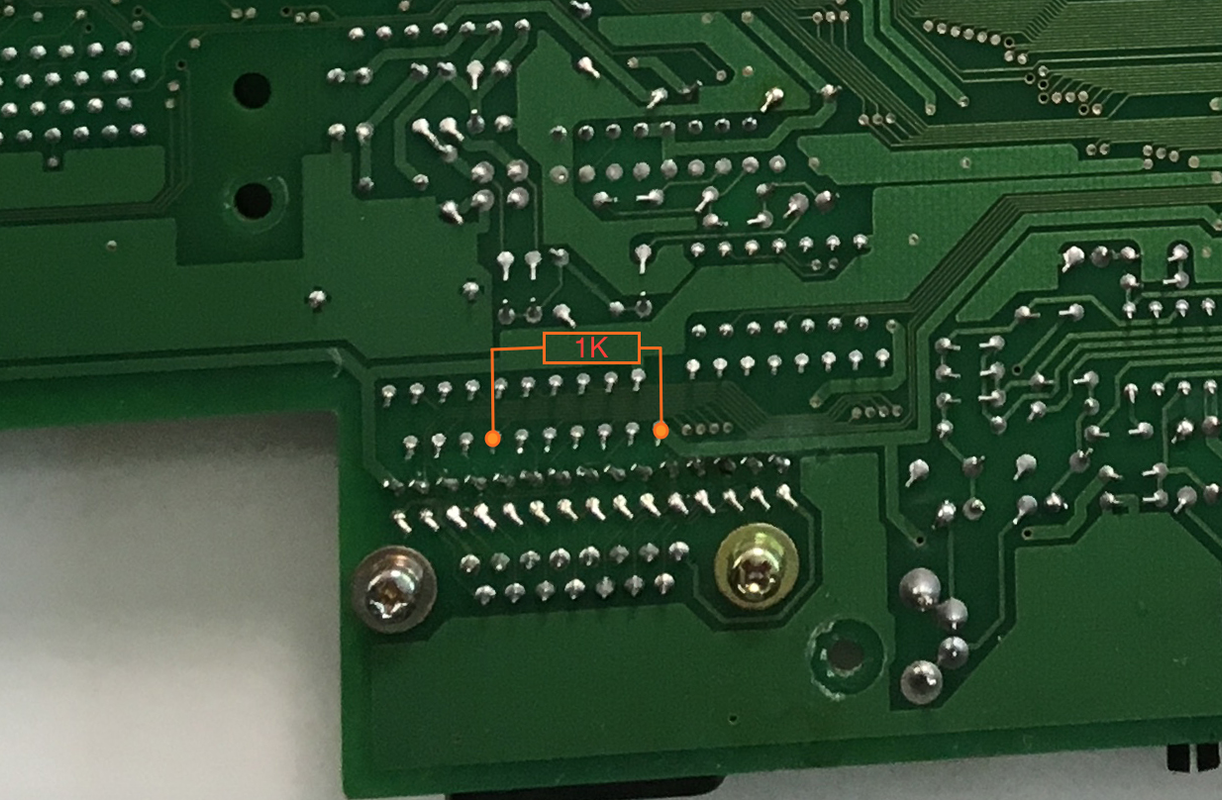

Voici le plan morpho, avec ça, tu ne devrais plus avoir a te poser de question

[Garfield56]

Quelle super entraide c’est sympa de voir ça
Bravo les gars
J’espère que la petite fonctionnera de nouveau correctement.

[Xrider]

Quelle super entraide c’est sympa de voir ça
Bravo les gars
J’espère que la petite fonctionnera de nouveau correctement.

Merci Garfield56, c'est l'ADN Delta

[iDaw]

Deception !
Ca ne fonctionne pas, mais il y a un truc que je ne pige pas bien, je m'explique :
J'ai d'abord fais le montage exactement comme tu me la montré Xrider, malheureusement ca n'a rien changé
J'ai regardé sur le wiki neo la page du Neo C1

Tu as fais le montage avec la broche IN14 qui selon la page wiki correspond au bouton A du P2 alors que c'est le bouton start qui m’intéresse.
Du coup je me suis fié a ce schéma et j'ai fais le même câblage sur la broche IN22, j'ai cherché avec un metrix la continuité entre cette broche et le pin correspondant sur le CR401... bon b ça n'a rien changé

[iDaw]

merde je suis en train de réaliser que j'ai utilisé une résistance de 9.7k et non 1k ... c'est grave docteur ?

[Xrider]

merde je suis en train de réaliser que j'ai utilisé une résistance de 9.7k et non 1k ... c'est grave docteur ?

Si tu n'as que ça, ca devrait aller.
Le mieux etant de ce rapproché de la valeur d'origine (1K), mais a 9.7K, ça devrait aussi le faire
Soit sur que c'est bien une 9.7K

[Xrider]

Et je te confirme, c'est bien IN14 le START P2 et pas IN22, selon le plan AES
IN22 correspond a la touche A du P2
Un boulette de NEO Dev Wiki ?

Regarde le plan suivant et confirme moi la pin du START stp :
